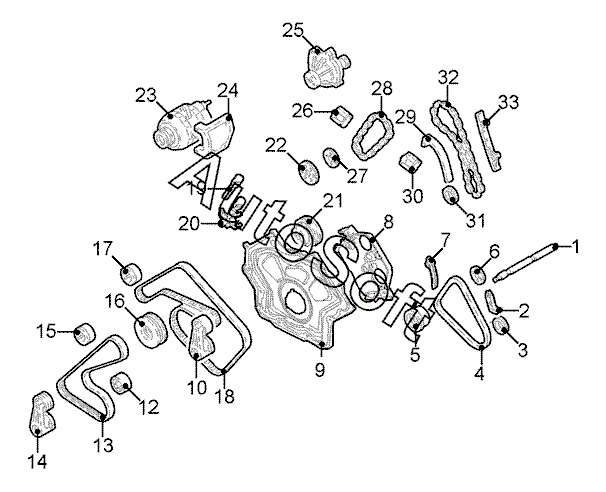

Каталог запасных частей к технике: Jaguar XF 5.0 V8 Portfolio (2014). Двигатель/ Система охлаждения 3
1
2
3
4
5
6
7
8
8
9
10
16
17
18
19
19
20
20
21
22
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***9 | Вал масляного насоса | |
| 2 | A***1 | Натяжитель цепи прав. | |
| 3 | A***1 | Звездочка | |
| 4 | A***7 | Цепь привода масляного насоса | |
| 5 | A***9 | Шестерня масляного насоса | |
| 6 | A***2 | Звездочка | |
| 7 | A***6 | Натяжитель цепи лев. | |
| 8 | A***4 | Крышка защитная зубчатого ремня лев. | |
| 8 | A***4 | Крышка защитная зубчатого ремня прав. | |
| 9 | A***8 | Крышка защитная зубчатого ремня нижн. | |
| 10 | C***1 | Ролик натяжной | |
| 16 | A***2 | Звездочка коленчатого вала | |
| 17 | C***5 | Ролик направляющий нижн. | |
| 18 | C***8 | Ремень клиновой | |
| 19 | A***0 | Клапан управления прав. | |
| 19 | A***0 | Клапан управления лев. | |
| 20 | A***E | Кронштейн прав. | |
| 20 | A***E | Кронштейн лев. | |
| 21 | C***3 | Шкив | |
| 22 | A***3 | Шестерня впускного распределительного вала прав. | |
| 22 | A***3 | Шестерня впускного распределительного вала лев. | |
| 23 | C***4 | Генератор | |
| 24 | C***4 | Кронштейн генератора | |
| 25 | C***1 | Насос водяной | |
| 26 | C***1 | Натяжитель цепи прав. | |
| 26 | C***2 | Натяжитель цепи лев. | |
| 27 | A***4 | Шестерня выпускного распределительного вала прав. | |
| 27 | A***4 | Шестерня выпускного распределительного вала лев. | |
| 28 | A***0 | Цепь привода прав. верхн. | |
| 28 | A***0 | Цепь привода лев. верхн. | |
| 29 | A***2 | Ползун прав. наружн. | |
| 29 | A***2 | Ползун лев. наружн. | |
| 30 | A***9 | Натяжитель цепи прав. | |
| 30 | A***9 | Натяжитель цепи лев. | |
| 31 | A***1 | Шестерня коленчатого вала | |
| 31 | A***2 | Шестерня коленчатого вала задн. | |
| 32 | A***7 | Цепь привода прав. | |
| 32 | A***7 | Цепь привода лев. | |
| 33 | A***9 | Направляющая цепи прав. | |
| 33 | A***0 | Направляющая цепи лев. |
