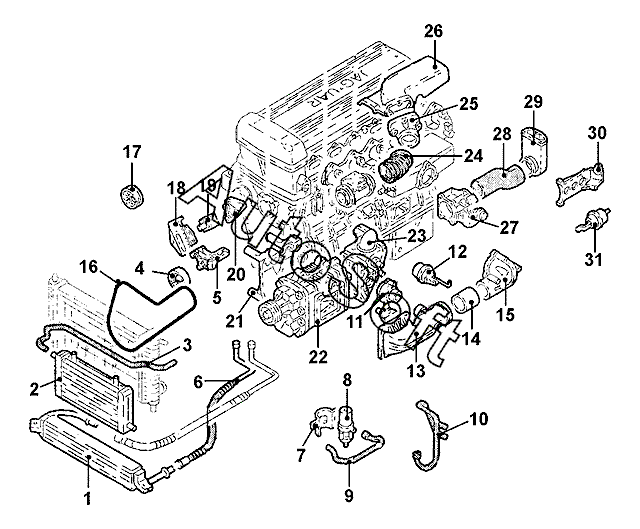

Каталог запасных частей к технике: Jaguar XJR 4.0 Kompressor (2014). Детали инжекторного двигателя (4.0л)
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
30
31
1
14
13
12
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***A | Радиатор масляный | |
| 2 | C***8 | Охладитель наддувочного воздуха | |
| 3 | M***A | Шланг воздухозаборника | |
| 4 | E***8 | Колесо натяжное клинового ремня компрессора | |
| 5 | N***A | Кронштейн натяжного ролика | |
| 6 | M***C | Шланг подводящий | |
| 6 | M***D | Шланг отводящий | |
| 7 | M***B | Кронштейн насоса передн. | |
| 7 | M***A | Кронштейн насоса задн. | |
| 8 | M***B | Насос охладителя наддувочного воздуха | |
| 9 | M***C | Шланг радиатора | |
| 10 | M***C | Шланг выпускной | |
| 11 | N***B | Клапан байпасный | |
| 12 | N***B | Камера вакуумная | |
| 13 | N***A | Коллектор выпускной турбокомпрессора | |
| 14 | N***A | Соединитель | |
| 15 | N***A | Горловина наливная | |
| 16 | N***A | Ремень клиновой турбокомпрессора | |
| 17 | E***7 | Ролик натяжной компрессора | |
| 18 | N***A | Кронштейн натяжного ролика прав. | |
| 19 | N***B | Кронштейн натяжного ролика | |
| 20 | N***A | Переходник | |
| 21 | N***C | Кронштейн компрессора | |
| 22 | N***A | Компрессор | |
| 23 | N***A | Корпус переходника задн. | |
| 24 | N***B | Муфта соединительная | |
| 25 | N***A | Корпус воздуховода | |
| 26 | N***A | Воздуховод верхн. | |
| 27 | J***6 | Корпус дроссельной заслонки | |
| 28 | E***2 | Шланг соединительный | |
| 29 | N***A | Воздуховод нижн. | |
| 30 | N***C | Кронштейн | |
| 31 | D***1 | Датчик низкого давления |
