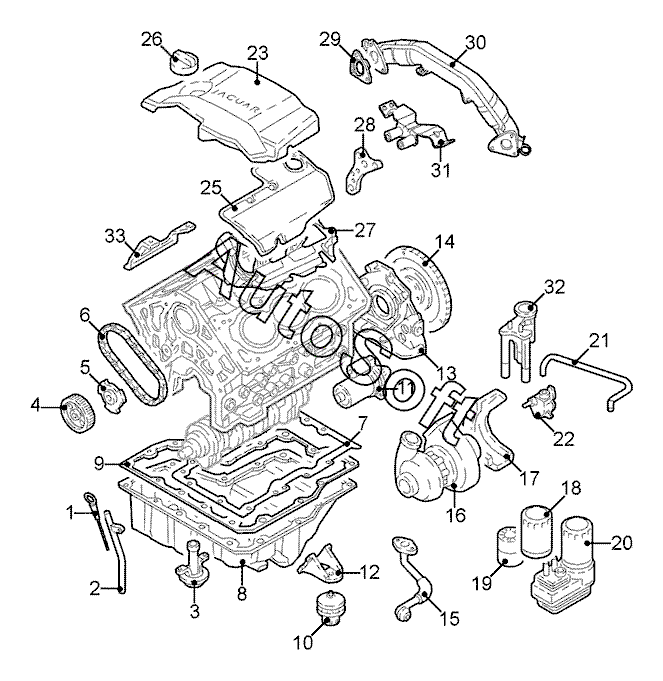

Каталог запасных частей к технике: Jaguar XJ 3.0 V6 Diesel S Langversion Portfolio (2014). Двигатель/ Система охлаждения 1
1
2
3
4
4
5
5
6
6
7
8
9
10
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
21
21
22
23
23
23
25
25
26
27
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | -***- | Указатель уровня масла | |
| 2 | C***2 | Направляющая указателя уровня масла | |
| 3 | C***5 | Труба маслозаборная | |
| 4 | J***2 | Шестерня распределительного вала лев. | |
| 4 | J***0 | Шестерня распределительного вала прав. | |
| 5 | C***1 | Втулка шестерни распределительного вала прав. | |
| 5 | C***2 | Втулка шестерни распределительного вала лев. | |
| 6 | C***5 | Цепь привода прав. верхн. | |
| 6 | C***5 | Цепь привода лев. верхн. | |
| 7 | C***4 | Уплотнитель масляного поддона | |
| 8 | J***2 | Поддон масляный | |
| 9 | J***8 | Уплотнитель масляного поддона нижн. часть | |
| 10 | C***1 | Опора опоры двигателя прав. | |
| 10 | C***1 | Опора двигателя лев. | |
| 11 | C***0 | Стартер | |
| 12 | C***2 | Кронштейн двигателя прав. | |
| 12 | J***4 | Кронштейн двигателя лев. | |
| 13 | C***8 | Крышка подшипника коленчатого вала | |
| 14 | J***1 | Шкив ведущий | |
| 15 | C***4 | Труба масляная турбокомпрессора лев. | |
| 15 | C***5 | Труба масляная турбокомпрессора прав. | |
| 16 | C***5 | Турбокомпрессор прав. | |
| 16 | C***7 | Турбокомпрессор лев. | |
| 17 | C***4 | Щиток теплоизолирующий прав. верхн. | |
| 17 | C***5 | Щиток теплоизолирующий лев. верхн. | |
| 18 | J***3 | Облицовка масляного фильтра | |
| 19 | J***6 | Фильтр масляный | |
| 20 | J***5 | Радиатор масляный | |
| 21 | C***2 | Труба масляного сепаратора лев. | |
| 21 | J***9 | Труба масляного сепаратора прав. | |
| 22 | J***9 | Бачок | |
| 23 | C***5 | Облицовка двигателя средн. | |
| 23 | C***9 | Облицовка двигателя передн. | |
| 23 | C***1 | Облицовка двигателя задн. | |
| 25 | C***5 | Шумоизоляция головки блока цилиндров прав. | |
| 25 | C***6 | Шумоизоляция головки блока цилиндров лев. | |
| 26 | X***7 | Крышка масляной наливной горловины | |
| 27 | J***2 | Шумоизоляция головки блока цилиндров прав. | |
| 27 | J***3 | Шумоизоляция головки блока цилиндров лев. | |
| 28 | J***4 | Кронштейн облицовки задн. | |
| 29 | C***1 | Прокладка выпускного коллектора задн. прав. | |
| 29 | C***1 | Прокладка выпускного коллектора задн. лев. | |
| 30 | J***5 | Труба выпускного коллектора | |
| 31 | C***5 | Кронштейн трубы задн. верхн. | |
| 32 | J***0 | Сепаратор масляный | |
| 33 | C***6 | Кронштейн облицовки передн. |
