Каталог запасных частей к технике: Jaguar XJ 5.0 V8 Kompressor Supersport (2014). Двигатель/ Система охлаждения 8
1
1
2
2
3
4
5
7
13
14
18
21
30
6
8
9
9
10
11
12
15
16
16
17
19
20
22
23
24
25
26
27
28
29

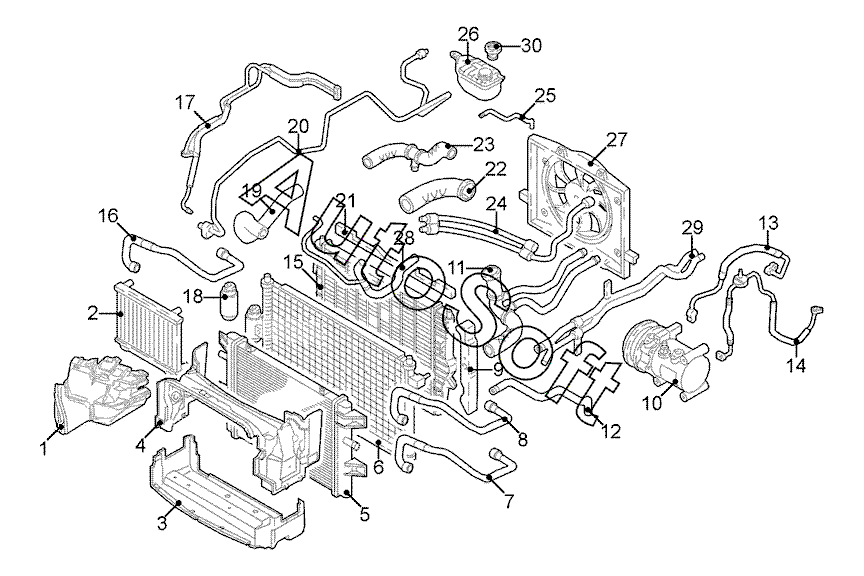

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***5 | Шланг воздушный прав. | |
| 1 | C***8 | Шланг воздушный лев. | |
| 2 | C***4 | Радиатор прав. | |
| 2 | C***5 | Радиатор лев. | |
| 3 | C***7 | Корпус радиатора нижн. | |
| 4 | C***9 | Корпус радиатора верхн. | |
| 5 | C***5 | Радиатор дополнительный | |
| 6 | C***8 | Конденсатор кондиционера | |
| 7 | C***6 | Шланг впускной радиатора | |
| 8 | C***7 | Шланг охлаждающий подводящий | |
| 9 | C***6 | Воздуховод радиатора прав. | |
| 9 | C***8 | Воздуховод радиатора лев. | |
| 10 | C***0 | Компрессор кондиционера | |
| 11 | C***0 | Шланг радиатора нижн. | |
| 12 | C***5 | Шланг отопителя | |
| 13 | C***1 | Шланг компрессора/конденсатора | |
| 14 | X***8 | Шланг компрессора/конденсатора | |
| 15 | C***6 | Радиатор | |
| 16 | C***3 | Шланг охлаждающий подводящий | |
| 16 | C***4 | Шланг водяной радиатора подводящий | |
| 17 | C***7 | Шланг соединительный | |
| 18 | C***8 | Баллон осушителя | |
| 19 | C***7 | Труба водяная отводящая | |
| 20 | C***3 | Шланг кондиционера | |
| 21 | C***6 | Воздуховод радиатора верхн. | |
| 22 | C***6 | Шланг радиатора впускной | |
| 23 | C***8 | Шланг радиатора верхн. | |
| 24 | C***5 | Шланг радиатора задн. верхн. | |
| 25 | C***2 | Шланг расширительного бачка | |
| 26 | C***0 | Бачок расширительный | |
| 27 | C***0 | Вентилятор | |
| 28 | C***7 | Шланг радиатора | |
| 29 | C***5 | Шланги отопителя | |
| 30 | C***0 | Крышка расширительного бачка |
