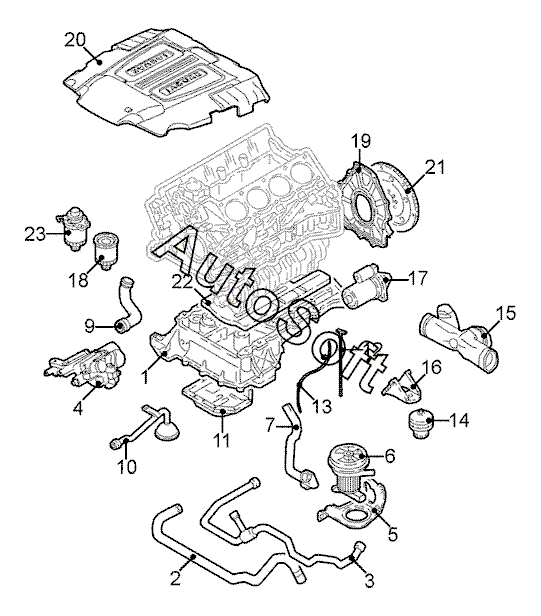

Каталог запасных частей к технике: Jaguar XJ 5.0 V8 Premium Luxury (2014). Двигатель/ Система охлаждения 1
1
4
5
6
7
9
10
11
12
13
16
16
17
18
19
21
22
23
2
3
7
14
14
15
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***2 | Корпус масляного поддона | |
| 2 | A***3 | Шланг воздуховода | |
| 3 | A***9 | Труба клапана | |
| 4 | A***5 | Насос масляный | |
| 5 | -***- | Кронштейн насоса | |
| 6 | -***- | Насос воздушный | |
| 7 | A***4 | Шланг воздушного насоса нижн. | |
| 7 | A***6 | Шланг воздушного насоса верхн. | |
| 9 | A***2 | Труба масляная подводящая | |
| 10 | A***2 | Труба маслозаборная | |
| 11 | A***4 | Поддон масляный | |
| 12 | -***- | Указатель уровня масла | |
| 13 | A***1 | Направляющая указателя уровня масла | |
| 14 | C***5 | Опора опоры двигателя прав. | |
| 14 | C***5 | Опора двигателя лев. | |
| 15 | C***8 | Труба воздушная верхн. | |
| 16 | C***5 | Кронштейн двигателя лев. | |
| 16 | C***9 | Кронштейн двигателя прав. | |
| 17 | C***6 | Стартер | |
| 18 | C***0 | Фильтр масляный | |
| 19 | A***9 | Крышка подшипника коленчатого вала | |
| 20 | C***2 | Облицовка двигателя | |
| 21 | A***3 | Шкив ведущий | |
| 22 | A***4 | Шумоизоляция масляного поддона | |
| 23 | A***1 | Фильтр масляный в сборе |
