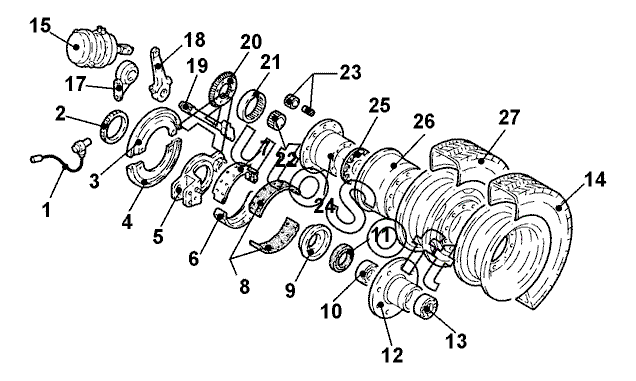

Каталог запасных частей к технике: MAN F 33.403 6x4 DFS (2012). Колеса средней оси
1
1
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
2
2
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Датчик частоты вращения задн. прав. | |
| 1 | 8***5 | Датчик частоты вращения задн. лев. | |
| 2 | 8***7 | Колесо датчика прав. | |
| 2 | 8***7 | Колесо датчика лев. | |
| 3 | 8***6 | Щиток защитный задн. прав. верхн. | |
| 3 | 8***7 | Щиток защитный задн. лев. верхн. | |
| 4 | 8***6 | Щиток защитный задн. лев. нижн. | |
| 4 | 8***7 | Щиток защитный задн. прав. нижн. | |
| 5 | 8***7 | Щит задн. тормоза прав. | |
| 5 | 8***7 | Щит задн. тормоза лев. | |
| 6 | 8***8 | Колодка тормозная задн. прав. нижн. | |
| 6 | 8***8 | Колодка тормозная задн. лев. нижн. | |
| 7 | 8***8 | Колодка тормозная задн. прав. верхн. | |
| 7 | 8***8 | Колодка тормозная задн. лев. верхн. | |
| 8 | 8***5 | Накладка тормозной колодки задн. прав. верхн. | |
| 8 | 8***5 | Накладка тормозной колодки задн. лев. верхн. | |
| 9 | 8***3 | Маслосборник прав. | |
| 9 | 8***3 | Маслосборник лев. | |
| 10 | 0***5 | Уплотнитель вала прав. внутр. | |
| 10 | 0***5 | Уплотнитель вала лев. внутр. | |
| 11 | 0***5 | Роликоподшипник конический прав. внутр. | |
| 11 | 0***5 | Роликоподшипник конический лев. внутр. | |
| 12 | 8***1 | Ступица колеса | |
| 13 | 0***6 | Роликоподшипник конический прав. наружн. | |
| 13 | 0***6 | Роликоподшипник конический лев. наружн. | |
| 14 | 2***K | Шина задн.прав.наружн. | |
| 14 | 2***K | Шина задн.лев.наружн. | |
| 15 | 8***0 | Цилиндр комбинированный задн. прав. | |
| 15 | 8***9 | Цилиндр комбинированный задн. лев. | |
| 15 | 8***5 | Цилиндр комбинированный задн. лев. | |
| 15 | 8***6 | Цилиндр комбинированный задн. прав. | |
| 17 | 8***4 | Кронштейн задн. прав. | |
| 17 | 8***5 | Кронштейн задн. лев. | |
| 18 | 8***4 | Рычаг регулировочный задн. прав. | |
| 18 | 8***5 | Рычаг регулировочный задн. лев. | |
| 19 | 8***2 | Вал разжимного кулака задн. прав. | |
| 19 | 8***3 | Вал разжимного кулака задн. лев. | |
| 20 | 8***5 | Опора наружн. колеса прав. | |
| 20 | 8***5 | Опора наружн. колеса лев. | |
| 21 | 8***3 | Колесо прав. наружн. | |
| 21 | 8***3 | Колесо лев. наружн. | |
| 22 | 8***9 | Шестерня прав. | |
| 22 | 8***9 | Шестерня лев. | |
| 23 | 8***5 | К-кт планетарного колеса прав. | |
| 23 | 8***5 | К-кт планетарного колеса лев. | |
| 24 | 8***0 | Ступица колоколообразная прав. | |
| 24 | 8***0 | Ступица колоколообразная лев. | |
| 25 | 8***6 | Крышка колоколообразной ступицы прав. | |
| 25 | 8***6 | Крышка колоколообразной ступицы лев. | |
| 26 | 8***4 | Барабан тормозной прав. | |
| 26 | 8***4 | Барабан тормозной лев. | |
| 27 | 2***K | Шина задн. прав. внутр. | |
| 27 | 2***K | Шина задн. лев. внутр. |
