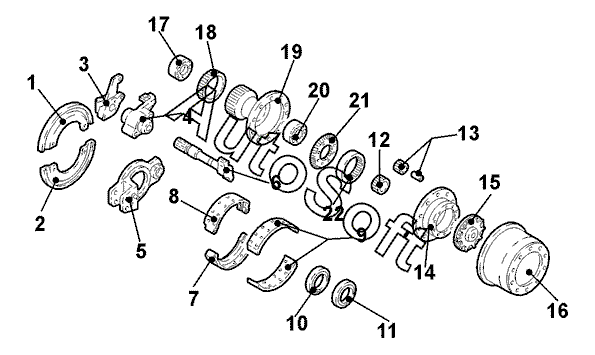

Каталог запасных частей к технике: MAN TGA 18.310 4x4 FAS (2012). Ходовая часть 6
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Щиток защитный передн. прав. верхн. | |
| 1 | 8***0 | Щиток защитный передн. лев. верхн. | |
| 2 | 8***9 | Щиток защитный передн. лев. нижн. | |
| 2 | 8***0 | Щиток защитный передн. прав. нижн. | |
| 3 | 8***9 | Рычаг регулировочный лев. | |
| 3 | 8***0 | Рычаг регулировочный прав. | |
| 4 | 8***7 | Кронштейн опоры лев. | |
| 4 | 8***8 | Кронштейн опоры прав. | |
| 5 | 8***8 | Щит тормоза прав. | |
| 5 | 8***9 | Щит тормоза лев. | |
| 6 | 8***1 | Вал разжимного кулака лев. | |
| 6 | 8***4 | Вал разжимного кулака прав. | |
| 7 | 8***9 | Колодка тормозная передн. прав. | |
| 7 | 8***9 | Колодка тормозная передн. лев. | |
| 8 | 8***9 | Колодка тормозная передн. прав. | |
| 8 | 8***9 | Колодка тормозная передн. лев. | |
| 9 | 8***8 | К-кт передн. тормозных накладок | |
| 10 | 0***6 | Кольцо уплотн.подшипника ступицы передн.лев.внутр. | |
| 11 | 0***5 | Кольцо уплотн.подшипника ступицы передн.лев.внутр. | |
| 12 | 8***6 | Шестерня | |
| 13 | 8***5 | К-кт планетарных колес | |
| 14 | 8***7 | Ступица колоколообразная передн. прав. | |
| 14 | 8***7 | Ступица колоколообразная передн. лев. | |
| 15 | 8***2 | Крышка колоколообразной ступицы прав. | |
| 15 | 8***2 | Крышка колоколообразной ступицы лев. | |
| 16 | 8***3 | Барабан тормозной передн. прав. | |
| 16 | 8***3 | Барабан тормозной передн. лев. | |
| 17 | 0***9 | Подшипник ступицы передн. колеса прав. внутр. | |
| 17 | 0***9 | Подшипник ступицы передн. колеса лев. внутр. | |
| 18 | 8***5 | Ротор ABS передн. прав. | |
| 18 | 8***5 | Датчик ABS передн. лев. | |
| 19 | 8***1 | Ступица прав. колеса | |
| 19 | 8***1 | Ступица колеса лев. | |
| 20 | 0***4 | Подшипник ступицы передн. колеса прав. наружн. | |
| 20 | 0***4 | Подшипник ступицы передн. колеса лев. наружн. | |
| 21 | 8***9 | Кронштейн шестерни прав. (передн. мост) | |
| 21 | 8***9 | Кронштейн шестерни лев. (передн. мост) | |
| 22 | 8***9 | Шестерня передн. прав. | |
| 22 | 8***9 | Шестерня передн. лев. |
