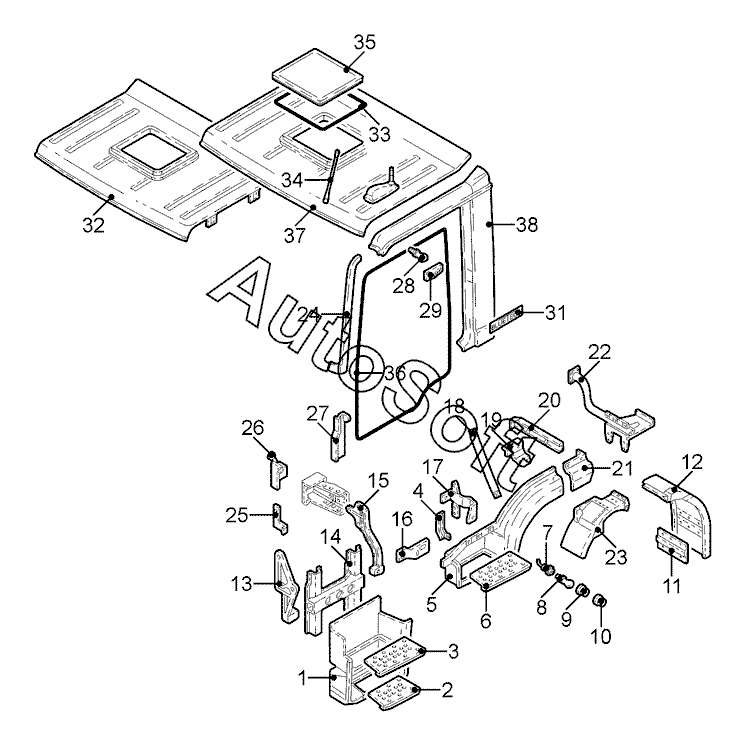

Каталог запасных частей к технике: Mercedes Benz грузовые Axor R 1833 K BlueTEC 4x2 (952502) (2012). Кузов 4
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
13
13
15
15
16
16
17
17
18
18
19
19
20
20
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
33
35
36
36
38
38
1
1
2
2
12
12
14
14
21
21
32
37
34
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Порог лев. | |
| 1 | 9***5 | Порог прав. | |
| 2 | 9***8 | Подножка лев. нижн. | |
| 2 | 9***8 | Подножка прав. нижн. | |
| 3 | 9***8 | Подножка прав. верхн. | |
| 3 | 9***8 | Подножка лев. верхн. | |
| 4 | 9***4 | Кронштейн передн. лев. крыла средн. | |
| 4 | 9***4 | Кронштейн передн. прав. крыла средн. | |
| 5 | 9***4 | Крыло передн. лев. передн. часть | |
| 5 | 9***4 | Крыло передн. прав. передн. часть | |
| 6 | 9***8 | Подножка прав. верхн. | |
| 6 | 9***8 | Подножка лев. верхн. | |
| 7 | 0***7 | Цоколь боков. повторителя указат. поворота прав. | |
| 7 | 0***7 | Цоколь боков. повторителя указат. поворота лев. | |
| 8 | N***0 | Лампа накаливания прав. боков. указателя поворота | |
| 8 | N***0 | Лампа накаливания лев. боков. указателя поворота | |
| 9 | 9***1 | Фонарь боков. повторителя указателя поворота прав. | |
| 9 | 9***1 | Фонарь боков. повторителя указателя поворота лев. | |
| 10 | 0***9 | Стекло передн. прав. боков. фонаря указат.поворота | |
| 10 | 0***9 | Стекло передн. лев. боков. фонаря указат. поворота | |
| 11 | 9***1 | Пластина задн. прав. | |
| 11 | 9***1 | Пластина задн. лев. | |
| 12 | 9***2 | Крыло передн. лев. задн. нижн. часть | |
| 12 | 9***2 | Крыло передн. прав. задн. нижн. часть | |
| 13 | 9***0 | Кронштейн порога передн. лев. | |
| 13 | 9***0 | Кронштейн порога передн. прав. | |
| 14 | 9***0 | Кронштейн порога средн. лев. | |
| 14 | 9***0 | Кронштейн порога средн. прав. | |
| 15 | 9***0 | Кронштейн порога задн. лев. | |
| 15 | 9***0 | Кронштейн порога задн. прав. | |
| 16 | 9***5 | Кронштейн передн. лев. крыла передн. | |
| 16 | 9***5 | Кронштейн передн. прав. крыла передн. | |
| 17 | 9***4 | Кронштейн передн. лев. крыла задн. нижн. | |
| 17 | 9***4 | Кронштейн передн. прав. крыла задн. нижн. | |
| 18 | 9***5 | Кронштейн передн. прав. крыла задн. верхн. | |
| 18 | 9***5 | Кронштейн передн. лев. крыла задн. верхн. | |
| 19 | 9***4 | Кронштейн задн. лев. крыла внутр. | |
| 19 | 9***4 | Кронштейн задн. прав. крыла внутр. | |
| 20 | 9***2 | Щиток задн. лев. | |
| 20 | 9***2 | Щиток задн. прав. | |
| 21 | 9***4 | Крыло передн. лев. задн. верхн. часть | |
| 21 | 9***4 | Крыло передн. прав. задн. верхн. часть | |
| 22 | 9***3 | Кронштейн крыла лев. | |
| 22 | 9***3 | Кронштейн крыла прав. | |
| 23 | 9***1 | Крыло и арка передн. лев. колеса | |
| 23 | 9***1 | Крыло и арка передн. прав. колеса | |
| 24 | 9***2 | Накладка передн. лев. стойки | |
| 24 | 9***2 | Накладка передн. прав. стойки | |
| 25 | 9***5 | Крепление облицовки лев. нижн. | |
| 25 | 9***5 | Крепление облицовки прав. нижн. | |
| 26 | 9***5 | Крепление облицовки лев. верхн. | |
| 26 | 9***5 | Крепление облицовки прав. верхн. | |
| 27 | 9***8 | Уплотнитель облицовки прав. | |
| 27 | 9***8 | Уплотнитель облицовки лев. | |
| 28 | N***4 | Лампа накаливания передн. прав. фары ближнего свет | |
| 28 | N***4 | Лампа накаливания передн. лев. фары ближнего света | |
| 29 | 0***6 | Фонарь габаритный лев. белый | |
| 29 | 0***6 | Фонарь габаритный прав. белый | |
| 29 | 0***6 | Фонарь габаритный лев. желтый | |
| 29 | 0***6 | Фонарь габаритный прав. желтый | |
| 31 | 9***0 | Эмблема BLUE-TEC прав. | |
| 31 | 9***0 | Эмблема BLUE-TEC лев. | |
| 32 | 9***2 | Крыша в сборе | |
| 33 | 0***8 | Уплотнитель крышки потолочной вентиляциии | |
| 34 | 0***5 | Антенна радио | |
| 35 | 9***6 | Крышка потолочной вентиляции | |
| 36 | 9***8 | Уплотнитель двери прав. | |
| 36 | 9***8 | Уплотнитель двери лев. | |
| 37 | 9***9 | Облицовка крыши | |
| 38 | 9***9 | Боковина лев. | |
| 38 | 9***9 | Боковина прав. |
