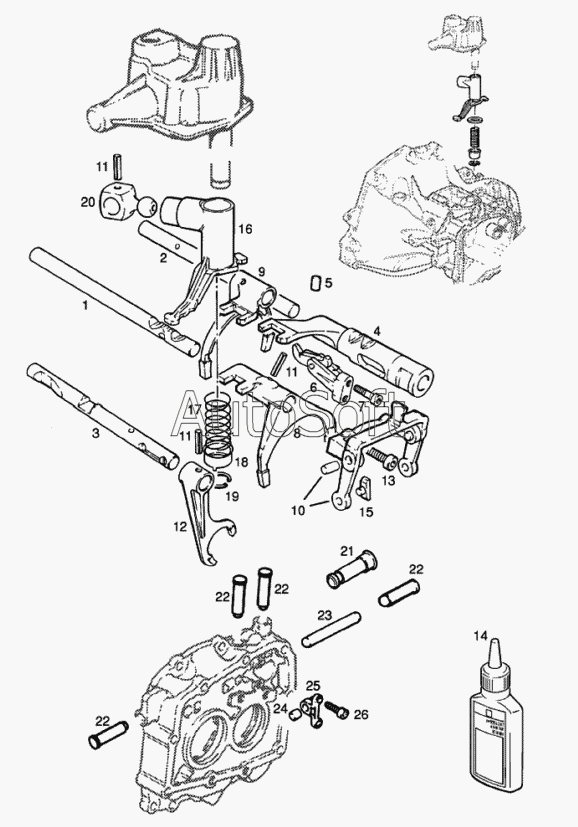

Каталог запасных частей к технике: Chevrolet Viva (2007). Механизм переключения передач
14
26
25
24
23
22
22
22
22
21
20
19
18
17
16
15
1
13
12
11
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шток первой и второй передач | |
| 2 | 5***2 | Шток третьей и четвертой передач | |
| 3 | 5***3 | Шток передачи заднего хода | |
| 4 | 7***8 | Зуб, шток переключения пятой передачи | |
| 5 | 7***9 | Штифт прямой 6х13 | |
| 6 | 7***0 | Собачка, пятая передача | |
| 7 | 7***7 | Винт, собачка пятой передачи к опорной плите | |
| 8 | 5***2 | Вилка включения первой и второй передач | |
| 9 | 5***0 | Вилка включения третей и четвертой передач | |
| 10 | 7***6 | Вилка включения передач, пятая передача | |
| 11 | 2***3 | Штифт спиральный 4,5х26 | |
| 12 | 7***7 | Вилка включения передачи заднего хода | |
| 13 | 2***2 | Винт М8х20 | |
| 14 | 1***1 | Состав закрепляющий (50мл), крышка заднего приводного ремня к головке цилиндра | |
| 15 | 7***4 | Направляющая пятой передачи | |
| 16 | 7***1 | Рычаг, избирателя, промежуточный | |
| 17 | 7***6 | Пружина упорная 21х67мм, направляющий болт крышки селектора передачи | |
| 18 | 7***0 | Втулка, направляющий болт крышки избирателя передач | |
| 19 | 7***6 | Кольцо упорное 14,5 | |
| 20 | 7***2 | Палец, переключения, промежуточный рычаг | |
| 21 | 7***7 | Втулка, захват, шток переключения передач к промежуточному рычагу | |
| 22 | 7***5 | Втулка, захват, блокировка штока переключения передач | |
| 23 | 7***3 | Болт (l=85,6мм), упор штока переключения передач к опорной плите | |
| 24 | 7***4 | Болт (l=15,6мм), упор штока переключения передач к опорной плите | |
| 25 | 7***1 | Соединитель, блокировочный штифт, шток переключения передач, пятая передача | |
| 26 | 2***6 | Винт М6х16, соединитель блокировочного штифта штока переключения передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
