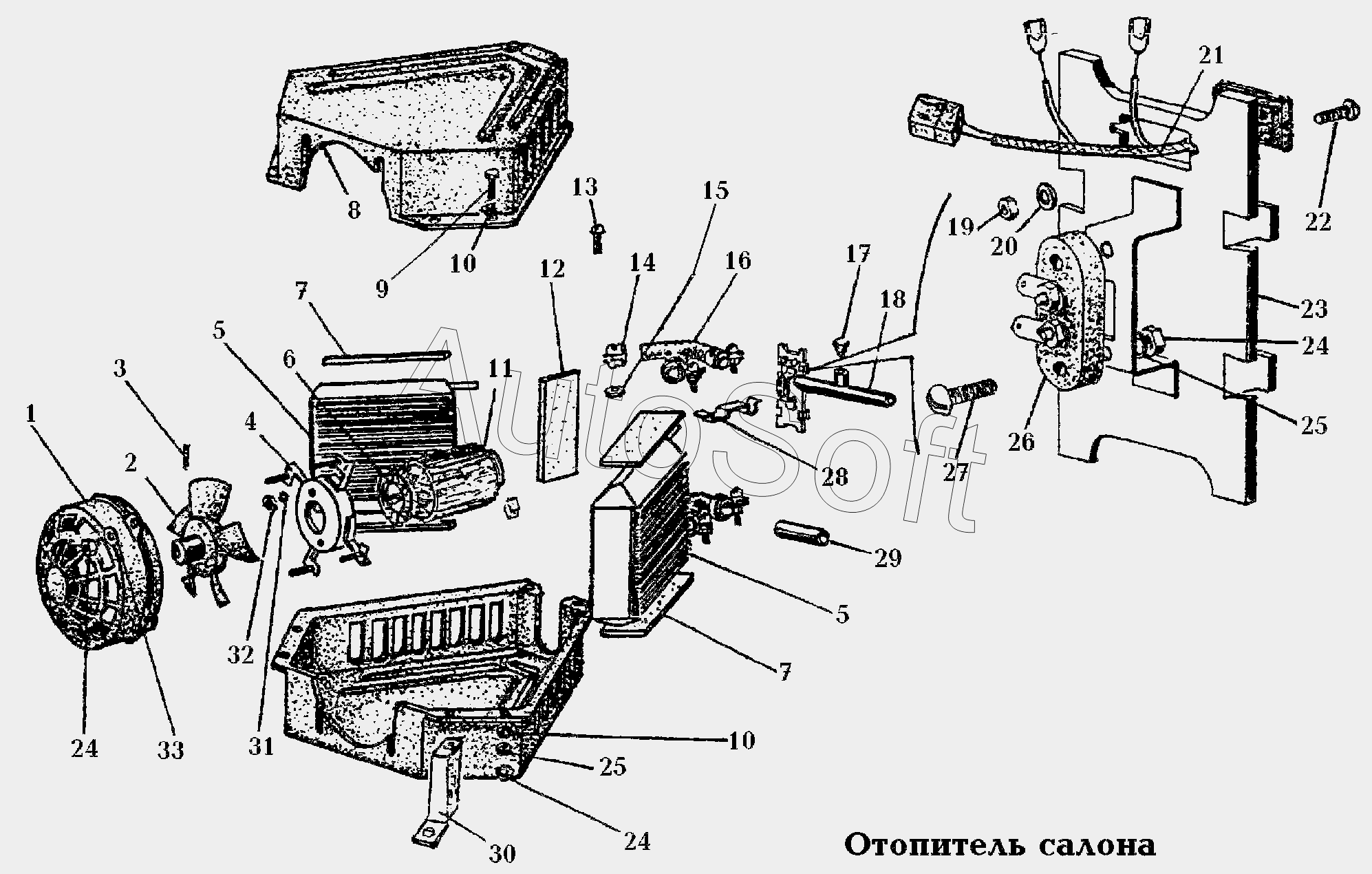

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 810. Отопление и вентиляция\Отопитель салона
18
33
32
31
30
29
28
27
26
25
25
24
24
24
23
22
21
20
19
1
17
16
15
14
12
11
10
10
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Решетка воздухозаборника | |
| 2 | 2***0 | Крыльчатка | |
| 3 | 2***9 | Винт установочный М5*8 | |
| 4 | 2***0 | Кронштейн электродвигателя | |
| 5 | 2***0 | Радиатор отопителя | |
| 6 | 2***0 | Прокладка | |
| 7 | 2***6 | Прокладка радиатора | |
| 8 | 2***6 | Крышка отопителя | |
| 9 | 2***9 | Болт | |
| 10 | 2***9 | Шайба | |
| 11 | 1***0 | Электродвигатель | |
| 12 | 2***8 | Прокладка вертикальная | |
| 14 | 2***9 | Хомут 24 | |
| 15 | 2***9 | Гайка М4 | |
| 16 | 2***8 | Тройник | |
| 17 | 2***8 | Клапан воздушный | |
| 18 | 2***0 | Трубка воздушного клапана | |
| 19 | 2***9 | Гайка М3 | |
| 20 | 2***9 | Шайба 3 | |
| 21 | 2***6 | Жгут проводов отопителя | |
| 22 | 2***9 | Винт М3*12 | |
| 23 | 2***0 | Панель | |
| 24 | 2***9 | Гайка | |
| 25 | 2***9 | Шайба | |
| 26 | 1***9 | Сопротивление добавочное | |
| 27 | 2***9 | Винт М6*14 | |
| 28 | 2***6 | Кронштейн | |
| 29 | 2***4 | Патрубок соединительный | |
| 30 | 2***2 | Ножка | |
| 31 | 2***9 | Шайба | |
| 32 | 2***9 | Гайка | |
| 33 | 2***9 | Шайба |
