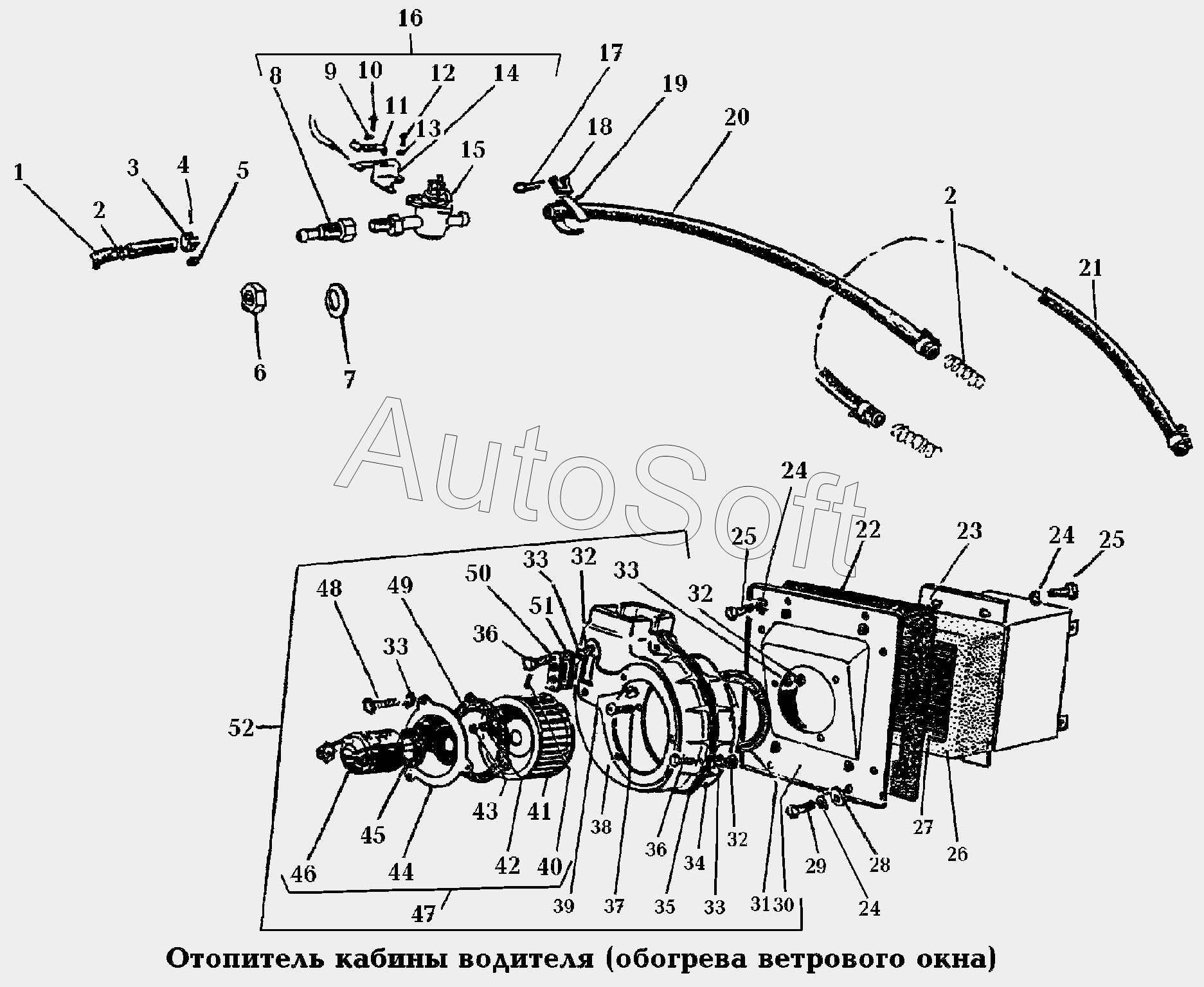

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 810. Отопление и вентиляция\Отопитель кабины водителя (обогрев ветрового окна)
40
27
28
30
31
32
32
32
33
33
33
33
34
35
36
36
37
38
39
26
41
42
44
45
46
46
48
49
50
51
52
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг подводящий | |
| 2 | 2***3 | Арматура шланга | |
| 3 | 2***9 | Хомут 24 | |
| 4 | 2***9 | Винт М4*25 | |
| 5 | 2***9 | Гайка М4 | |
| 6 | 2***9 | Гайка М22*1,5 | |
| 7 | 2***9 | Шайба | |
| 8 | 2***4 | Переходник | |
| 9 | 2***9 | Шайба | |
| 10 | 2***9 | Винт | |
| 11 | 2***6 | Прижим | |
| 12 | 2***9 | Винт | |
| 13 | 2***9 | Шайба | |
| 14 | 2***2 | Держатель тяги | |
| 15 | К***0 | Кран | |
| 16 | 2***0 | Кран с дополнительной арматурой | |
| 17 | 2***9 | Шплинт | |
| 18 | 2***9 | Пряжка | |
| 19 | 2***8 | Лента стяжная | |
| 20 | 2***2 | Шланг промежуточный | |
| 21 | 2***0 | Шланг отводящий | |
| 22 | 2***1 | Прокладка | |
| 23 | 2***2 | Кожух в сборе | |
| 24 | 2***9 | Шайба | |
| 25 | 2***9 | Болт | |
| 26 | 2***2 | Прокладка радиатора | |
| 27 | 2***0 | Радиатор отопителя | |
| 28 | 2***9 | Шайба | |
| 30 | 2***2 | Стенка в сборе | |
| 31 | 2***8 | Прокладка | |
| 32 | 2***9 | Гайка | |
| 33 | 2***9 | Шайба | |
| 34 | 2***6 | Корпус вентилятора, передняя часть | |
| 35 | 2***1 | Прокладка | |
| 36 | 2***9 | Болт | |
| 37 | 2***9 | Винт | |
| 38 | 2***8 | Корпус вентилятора, задняя часть | |
| 39 | 2***2 | Гайка 6 | |
| 40 | 2***9 | Винт установочный М5*8 | |
| 41 | 2***1 | Ротор | |
| 42 | 2***9 | Гайка | |
| 44 | 2***8 | Диск электродвигателя | |
| 45 | 2***0 | Прокладка | |
| 46 | 1***0 | Электродвигатель | |
| 47 | 2***1 | Электродвигатель с ротором в сборе | |
| 48 | 2***9 | Болт | |
| 49 | 2***0 | Прокладка | |
| 50 | 1***9 | Сопротивление добавочное | |
| 51 | 2***2 | Прокладка | |
| 52 | 2***0 | Стенка кожуха радиатора с вентилятором в сборе |
