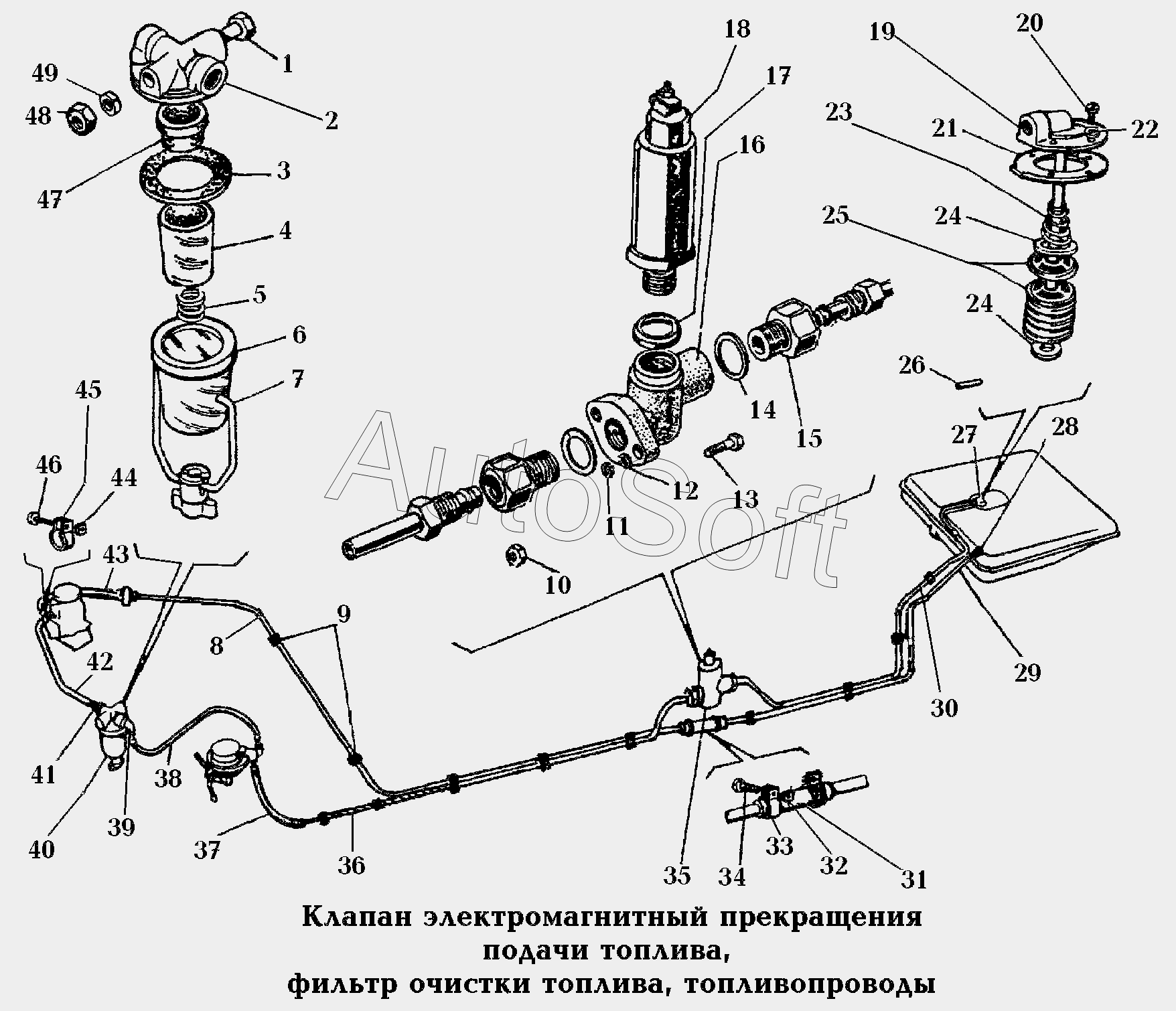

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Клапан электромагнитный прекращения подачи топлива, фильтр тонкой очистки топлива, топливопроводы
38
24
24
25
26
27
28
29
30
31
34
35
36
37
23
39
40
40
40
42
43
44
45
46
47
48
49
11
2
3
4
5
5
5
6
6
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Болт | |
| 2 | 2***0 | Корпус | |
| 3 | 5***4 | Кольцо | |
| 4 | 1***А | Элемент фильтрующий | |
| 5 | 5***5 | Пружина | |
| 5 | 5***5 | Пружина | |
| 6 | 5***А | Стакан-отстойник | |
| 6 | 5***А | Стакан | |
| 7 | 5***1 | Коромысло с винтом | |
| 8 | 2***2 | Трубка | |
| 9 | 9***6 | Обкладка | |
| 10 | 2***9 | Гайка | |
| 11 | 2***9 | Шайба | |
| 12 | 2***9 | Шайба | |
| 13 | 2***9 | Болт | |
| 14 | 2***8 | Кольцо | |
| 15 | 2***6 | Переходник | |
| 16 | 4***0 | Корпус с седлом | |
| 17 | П***В | Прокладка | |
| 18 | 6***6 | Электромагнит с клапаном | |
| 19 | 2***0 | Трубка приемная с фланцем | |
| 20 | 2***9 | Винт | |
| 21 | 1***2 | Прокладка | |
| 22 | 2***9 | Шайба | |
| 23 | 6***3 | Пружина | |
| 24 | 2***0 | Шайба | |
| 25 | 2***7 | Фильтр | |
| 26 | 2***9 | Штифт 4*20 | |
| 27 | 2***0 | Трубка приемная с фильтром в сборе | |
| 28 | 2***9 | Штуцер КГ1/4 | |
| 29 | 2***0 | Трубка | |
| 30 | 2***5 | Трубка | |
| 31 | 2***2 | Шланг | |
| 34 | 2***9 | Винт М4*20 | |
| 35 | 6***0 | Клапан электромагнитный | |
| 36 | 2***8 | Трубка | |
| 37 | 5***1 | Шланг | |
| 38 | 4***6 | Шланг | |
| 39 | 2***9 | Штуцер КГ1/4 | |
| 40 | 5***0 | Фильтр тонкой очистки топлива в сборе | |
| 40 | 5***0 | Фильтр тонкой очистки топлива в сборе | |
| 42 | 4***8 | Шланг | |
| 43 | 2***6 | Шланг сливной | |
| 44 | 2***9 | Гайка М4 | |
| 45 | 2***9 | Хомут 14 | |
| 46 | 2***9 | Винт М4*14 | |
| 47 | 5***8 | Втулка уплотнительная | |
| 48 | 2***9 | Гайка | |
| 49 | 2***2 | Шайба |
