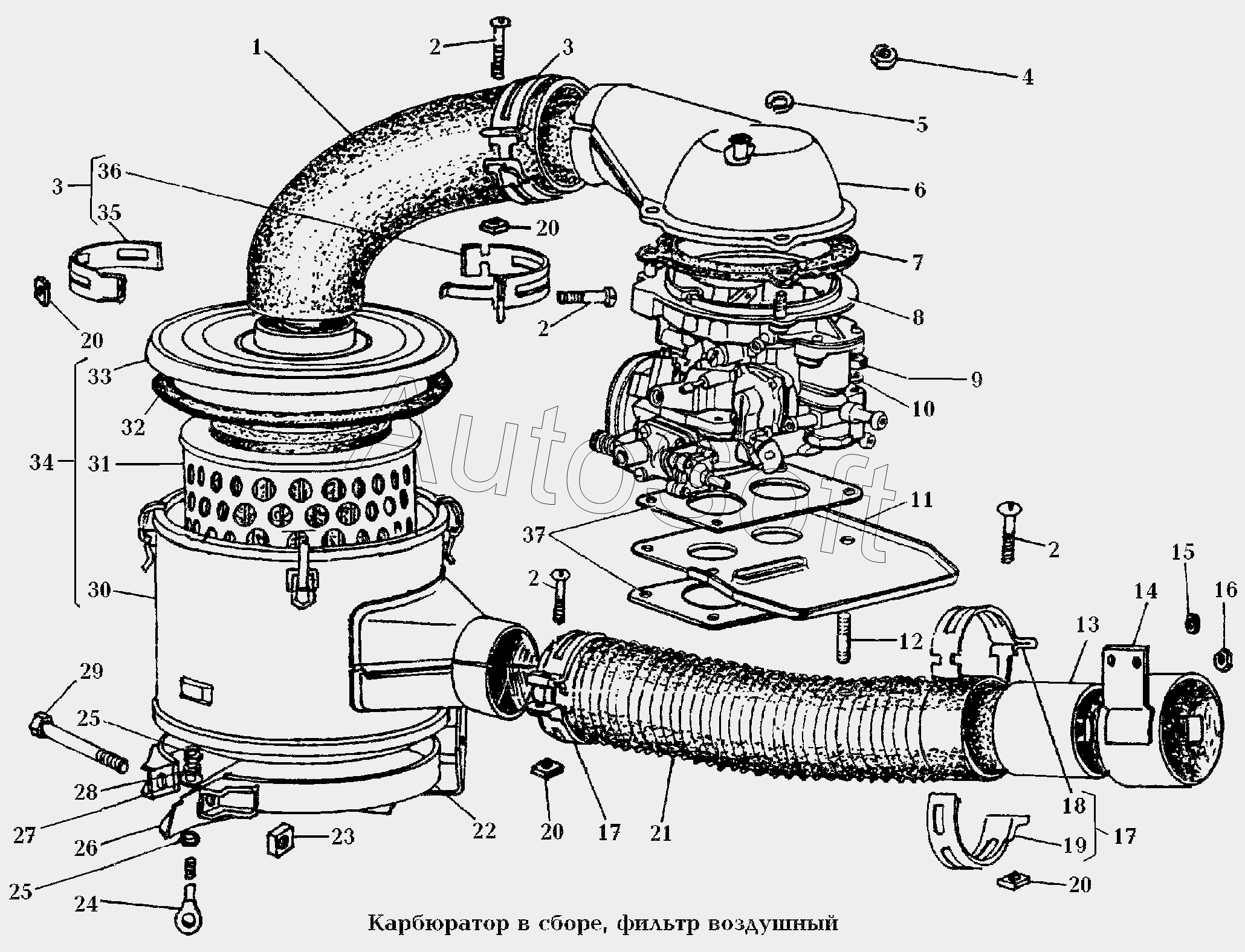

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Карбюратор в сборе, фильтр воздушный
29
21
21
22
23
24
25
25
26
27
28
21
21
21
21
30
31
32
33
34
35
36
37
11
2
2
2
2
3
3
4
5
6
7
8
9
10
1
12
13
14
17
17
18
19
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Шланг | |
| 2 | 2***9 | Винт | |
| 3 | 2***2 | Хомут 87 | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Шайба | |
| 6 | 2***0 | Коробка соединительная | |
| 7 | 2***4 | Прокладка | |
| 8 | К***1 | Карбюратор в сборе | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Шайба | |
| 11 | 4***2 | Щит предохранительный | |
| 12 | 8***2 | Шпилька М8*1*45 | |
| 13 | 2***0 | Наконечник | |
| 14 | 2***5 | Кронштейн крепления рукава | |
| 17 | 2***2 | Хомут 66 | |
| 18 | 2***4 | Лента хомута большая | |
| 19 | 2***6 | Лента хомута малая | |
| 20 | 2***9 | Гайка | |
| 21 | Р***0 | Рукав | |
| 21 | Р***0 | Рукав | |
| 21 | Р***0 | Рукав | |
| 21 | Р***0 | Рукав | |
| 22 | 2***2 | Лента | |
| 23 | 2***9 | Гайка | |
| 24 | 2***6 | Стойка | |
| 25 | 2***9 | Гайка | |
| 26 | 2***4 | Кронштейн крепления фильтра | |
| 27 | 2***9 | Шайба | |
| 28 | 2***9 | Шайба | |
| 29 | 2***9 | Болт | |
| 30 | 2***3 | Корпус фильтра | |
| 31 | 3***0 | Элемент фильтрующий | |
| 32 | 2***3 | Уплотнитель | |
| 33 | 2***5 | Крышка | |
| 34 | 2***0 | Фильтр воздушный в сборе | |
| 35 | 2***6 | Лента хомута малая | |
| 36 | 2***4 | Лента хомута большая | |
| 37 | 4***5 | Прокладка |
