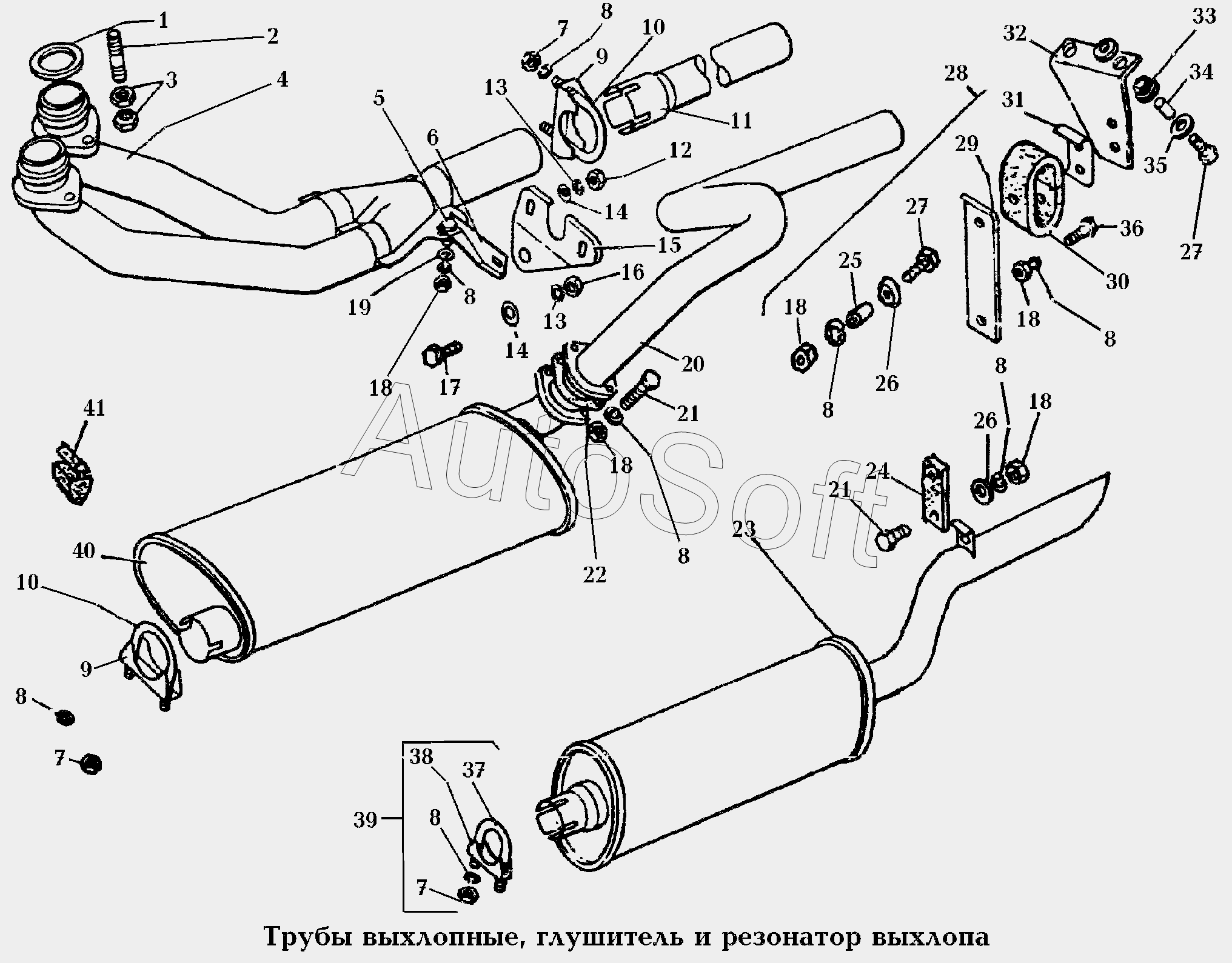

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 120. Система выпуска газов\Трубы выхлопные, глушитель и резонатор выхлопа
32
22
23
24
25
26
26
27
27
28
29
30
31
21
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
1
12
13
13
14
14
15
16
17
18
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Прокладка | |
| 2 | 2***П | Шпилька | |
| 3 | 2***П | Гайка | |
| 4 | 2***0 | Трубы приемные | |
| 5 | 2***9 | Болт | |
| 6 | 2***4 | Кронштейн | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Шайба | |
| 9 | 1***А | Хомут | |
| 10 | 5***3 | Стремянка | |
| 11 | 2***0 | Труба промежуточная | |
| 12 | 2***9 | Гайка | |
| 13 | 2***9 | Шайба | |
| 14 | 2***9 | Шайба 10 | |
| 15 | 2***2 | Кронштейн приемных труб | |
| 16 | 2***9 | Гайка | |
| 17 | 2***9 | Болт | |
| 18 | 2***9 | Гайка | |
| 19 | 2***9 | Шайба | |
| 20 | 2***8 | Труба выпускная | |
| 21 | 2***9 | Болт | |
| 22 | 2***1 | Прокладка | |
| 23 | 2***8 | Резонатор | |
| 24 | 7***7 | Ремень | |
| 25 | 0***8 | Втулка | |
| 26 | 9***5 | Накладка | |
| 27 | 2***9 | Болт | |
| 28 | 2***5 | Кронштейн подвески глушителя в сборе | |
| 29 | 2***6 | Кронштейн | |
| 30 | 2***7 | Ремень | |
| 31 | 2***5 | Накладка | |
| 32 | 2***2 | Кронштейн | |
| 33 | 2***4 | Прокладка | |
| 34 | 2***5 | Втулка | |
| 35 | 2***9 | Шайба | |
| 36 | 2***9 | Болт | |
| 37 | 2***Б | Стремянка | |
| 38 | 2***Б | Хомут | |
| 39 | 2***Р | Хомут в сборе | |
| 40 | 3***8 | Глушитель | |
| 41 | 2***2 | Буфер |
