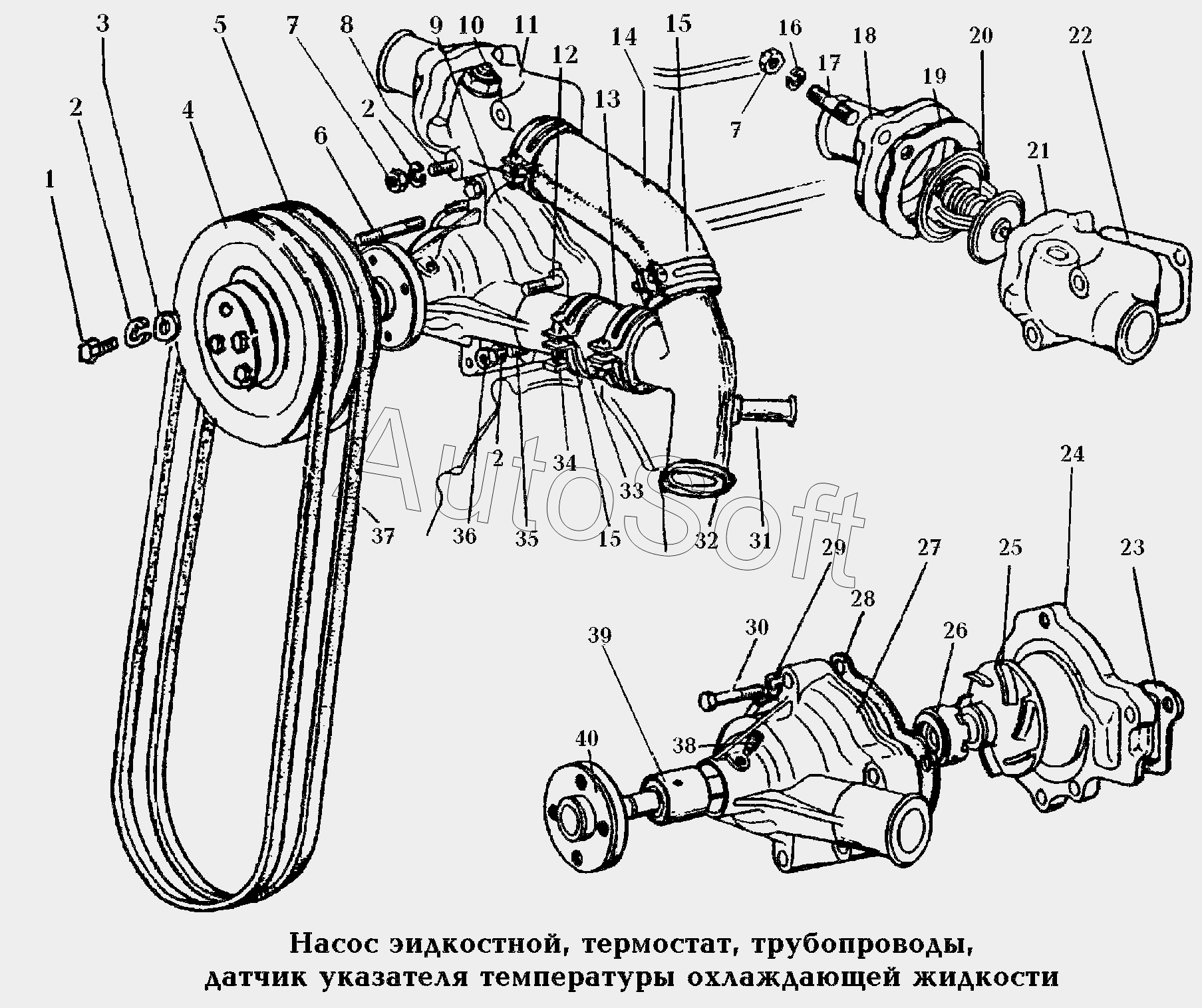

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 130. Система охлаждения\Насос жидкостной, термостат, трубопроводы, датчик указателя температуры охлаждающей жидкости
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
10
2
2
2
3
4
4
4
5
5
5
6
7
7
8
9
1
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8*18 | |
| 2 | 2***9 | Шайба | |
| 3 | 2***8 | Шайба 8 | |
| 4 | 4***6 | Шкив передний | |
| 4 | 4***6 | Шкив передний (тропическое исполнение) | |
| 5 | 4***7 | Шкив задний | |
| 5 | 4***7 | Шкив задний (тропическое исполнение) | |
| 6 | 2***9 | Шпилька М8*1*60 | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Шпилька М8*1*80 | |
| 9 | 4***0 | Насос жидкостной в сборе | |
| 10 | Т***0 | Датчик указателя температуры охлаждающей жидкости | |
| 11 | 4***8 | Термостат с корпусом | |
| 12 | 8***9 | Шпилька М8*1*85 | |
| 13 | 4***5 | Шланг | |
| 14 | 4***4 | Шланг | |
| 15 | 2***9 | Хомут 46,5 | |
| 16 | 2***9 | Шайба | |
| 17 | 2***9 | Шпилька М8*1*22 | |
| 18 | 4***2 | Крышка | |
| 19 | 1***2 | Прокладка | |
| 20 | Т***1 | Термостат | |
| 21 | 4***0 | Корпус с седлом | |
| 22 | 4***1 | Прокладка | |
| 23 | 4***1 | Прокладка | |
| 24 | 4***0 | Крышка | |
| 25 | 4***2 | Крыльчатка | |
| 26 | 2***3 | Сальник | |
| 27 | 4***0 | Корпус | |
| 28 | 4***1 | Прокладка | |
| 29 | 2***9 | Шайба | |
| 30 | 2***9 | Болт М6*45 | |
| 31 | 1***Б | Штуцер | |
| 32 | 4***8 | Патрубок | |
| 33 | 2***9 | Винт | |
| 34 | 2***9 | Гайка | |
| 35 | 2***9 | Шпилька М8*1*58 | |
| 36 | 2***9 | Гайка | |
| 37 | 4***9 | Ремни привода насоса (комплект) | |
| 38 | 4***6 | Фиксатор | |
| 39 | 6***7 | Подшипник | |
| 40 | 4***4 | Ступица |
