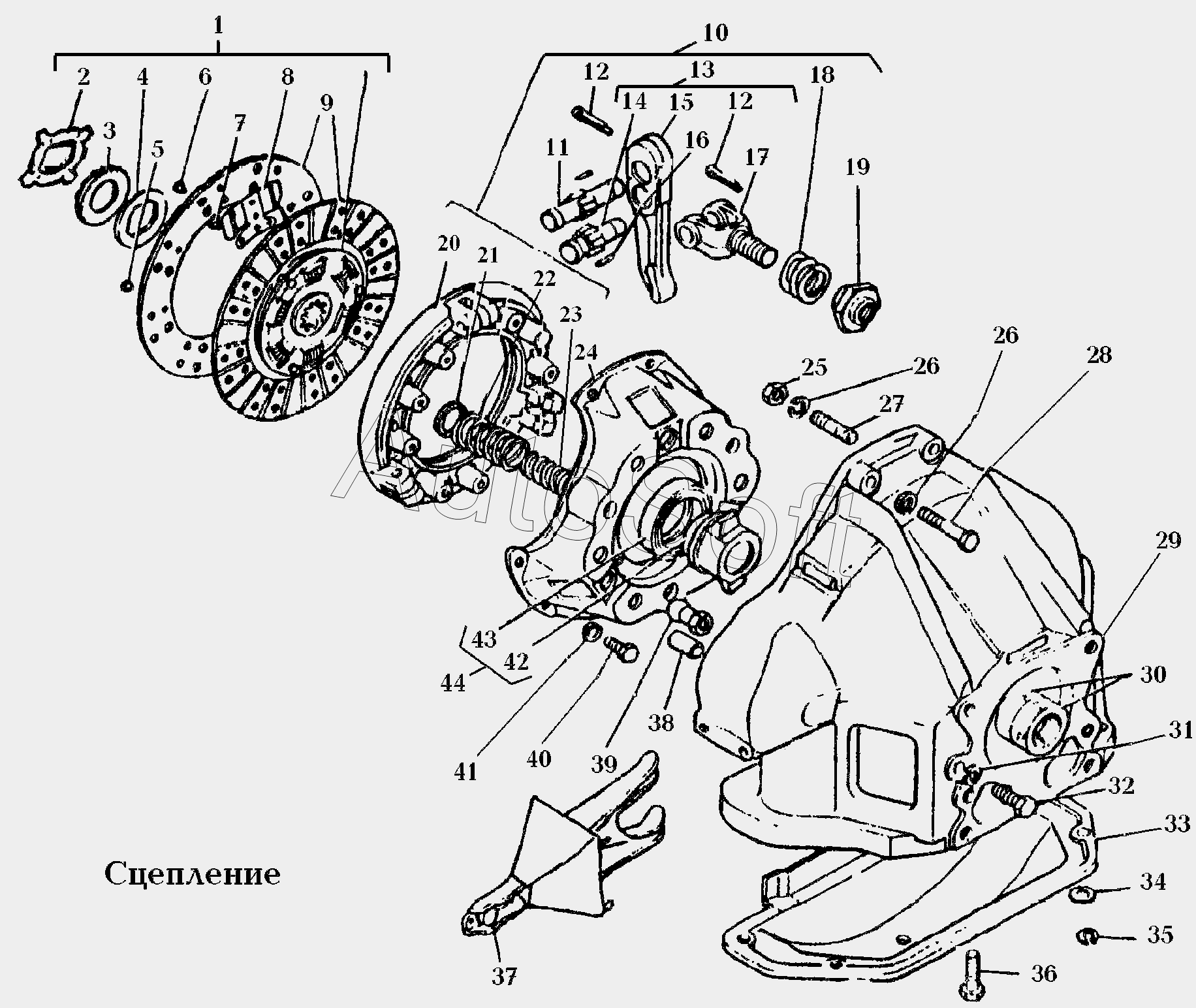

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 160. Сцепление\Сцепление
1
1
1
2
3
4
5
6
6
6
7
8
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Диск ведомый в сборе | |
| 1 | 4***0 | Диск ведомый в сборе | |
| 2 | 4***9 | Пружина | |
| 3 | 2***1 | Шайба | |
| 4 | 2***5 | Шайба | |
| 5 | 2***П | Заклепка | |
| 6 | 2***2 | Груз балансировочный (количество - по потребности) | |
| 6 | 2***3 | Груз балансировочный (количество - по потребности) | |
| 7 | 2***П | Заклепка | |
| 8 | 4***5 | Пластина | |
| 9 | 4***8 | Накладка фрикционная | |
| 10 | 4***0 | Диск нажимной с кожухом в сборе | |
| 10 | 4***0 | Диск нажимной с кожухом в сборе (тропическое исполнение) | |
| 11 | 1***5 | Палец | |
| 12 | 2***П | Шплинт 2,5*12 | |
| 13 | 2***4 | Рычаг в сборе | |
| 14 | 5***2 | Палец | |
| 15 | 2***0 | Рычаг | |
| 16 | 1***1 | Ролик игольчатый | |
| 17 | 2***0 | Вилка | |
| 18 | 2***1 | Пружина | |
| 19 | 5***8 | Гайка | |
| 20 | 2***3 | Диск нажимной | |
| 21 | 1***7 | Шайба | |
| 22 | 4***6 | Пружина наружная | |
| 23 | 4***5 | Пружина внутренняя | |
| 24 | 4***5 | Кожух | |
| 24 | 4***5 | Кожух | |
| 25 | 2***8 | Гайка | |
| 26 | 2***2 | Шайба | |
| 27 | 2***8 | Шпилька | |
| 28 | 2***8 | Болт | |
| 29 | 4***5 | Картер (верхняя часть) | |
| 30 | 2***6 | Кольцо защитное | |
| 31 | 2***8 | Шайба | |
| 32 | 2***8 | Болт | |
| 33 | 2***8 | Картер (нижняя часть) | |
| 34 | 2***9 | Шайба 8 | |
| 35 | 2***8 | Шайба | |
| 36 | 2***8 | Болт | |
| 37 | 2***0 | Вилка выключения сцепления | |
| 38 | 2***П | Штифт 13*28 | |
| 39 | 1***6 | Опора | |
| 40 | 2***8 | Болт | |
| 41 | 2***8 | Шайба | |
| 42 | 2***0 | Муфта | |
| 43 | 3***9 | Подшипник | |
| 44 | 2***2 | Муфта выключения сцепления в сборе |
