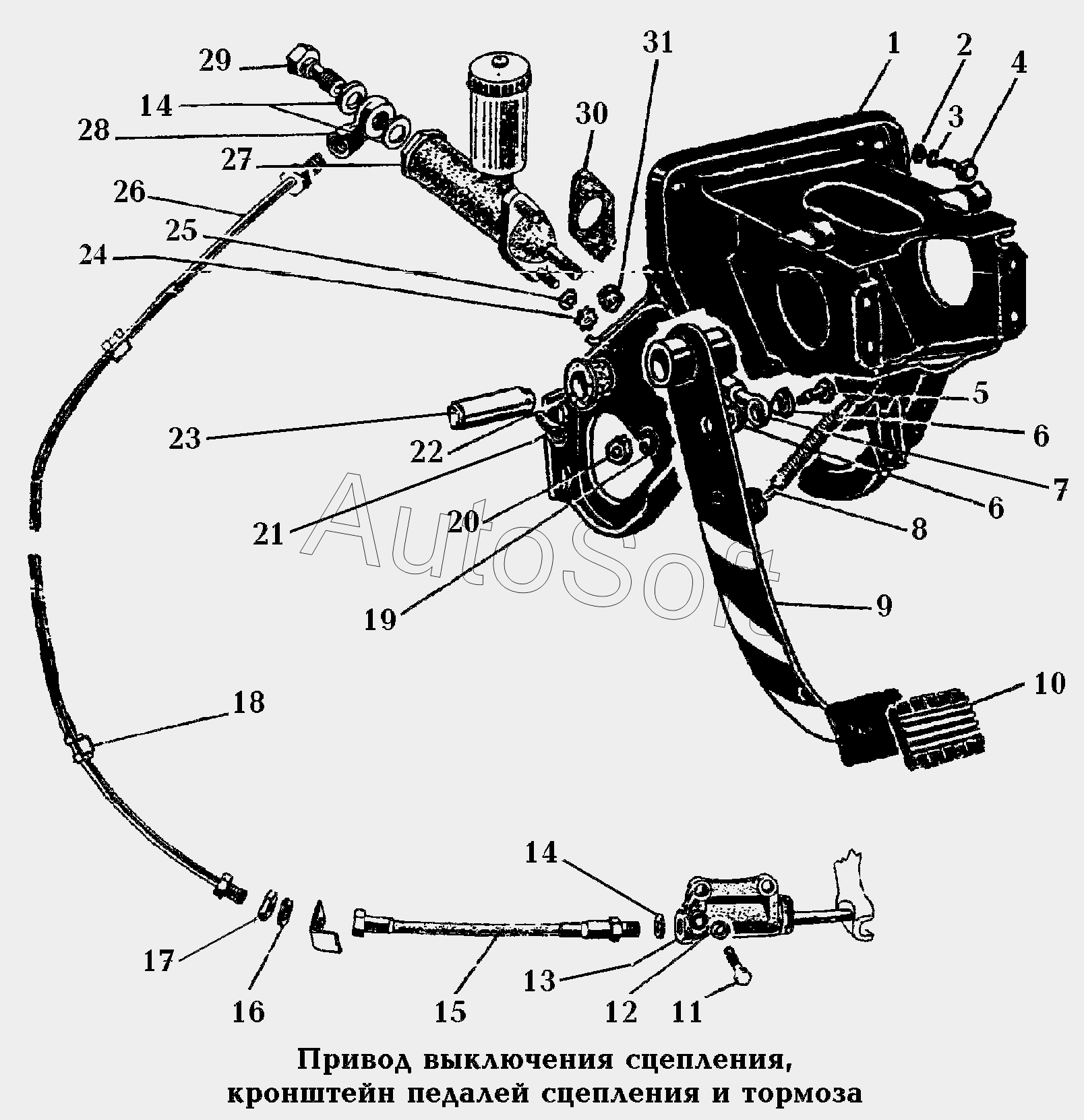

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 160. Сцепление\Привод выключения сцепления, кронштейн педалей сцепления и тормоза
1
2
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Кронштейн педалей сцепления и тормоза | |
| 2 | 2***9 | Шайба | |
| 4 | 2***9 | Болт | |
| 5 | 2***8 | Ось | |
| 6 | 2***9 | Втулка | |
| 7 | 2***6 | Проушина | |
| 8 | 2***4 | Пружина педали | |
| 9 | 2***0 | Педаль сцепления | |
| 10 | 2***8 | Накладка | |
| 11 | 2***9 | Болт | |
| 12 | 2***9 | Шайба | |
| 13 | 3***0 | Цилиндр выключения сцепления в сборе | |
| 14 | 2***3 | Прокладка | |
| 15 | 5***1 | Шланг | |
| 16 | 2***9 | Шайба | |
| 17 | 2***9 | Гайка | |
| 18 | 9***6 | Обкладка | |
| 19 | 2***9 | Шайба | |
| 20 | 2***9 | Гайка | |
| 21 | 2***9 | Шплинт 4*25 | |
| 22 | 2***7 | Втулка | |
| 23 | 4***5 | Ось педали | |
| 24 | 2***9 | Гайка | |
| 25 | 2***9 | Шайба | |
| 26 | 2***1 | Трубка | |
| 27 | 4***0 | Цилиндр главный привода выключения сцепления в сборе | |
| 28 | 1***1 | Муфта | |
| 29 | 2***2 | Болт | |
| 30 | 2***4 | Прокладка | |
| 31 | 2***9 | Гайка |
