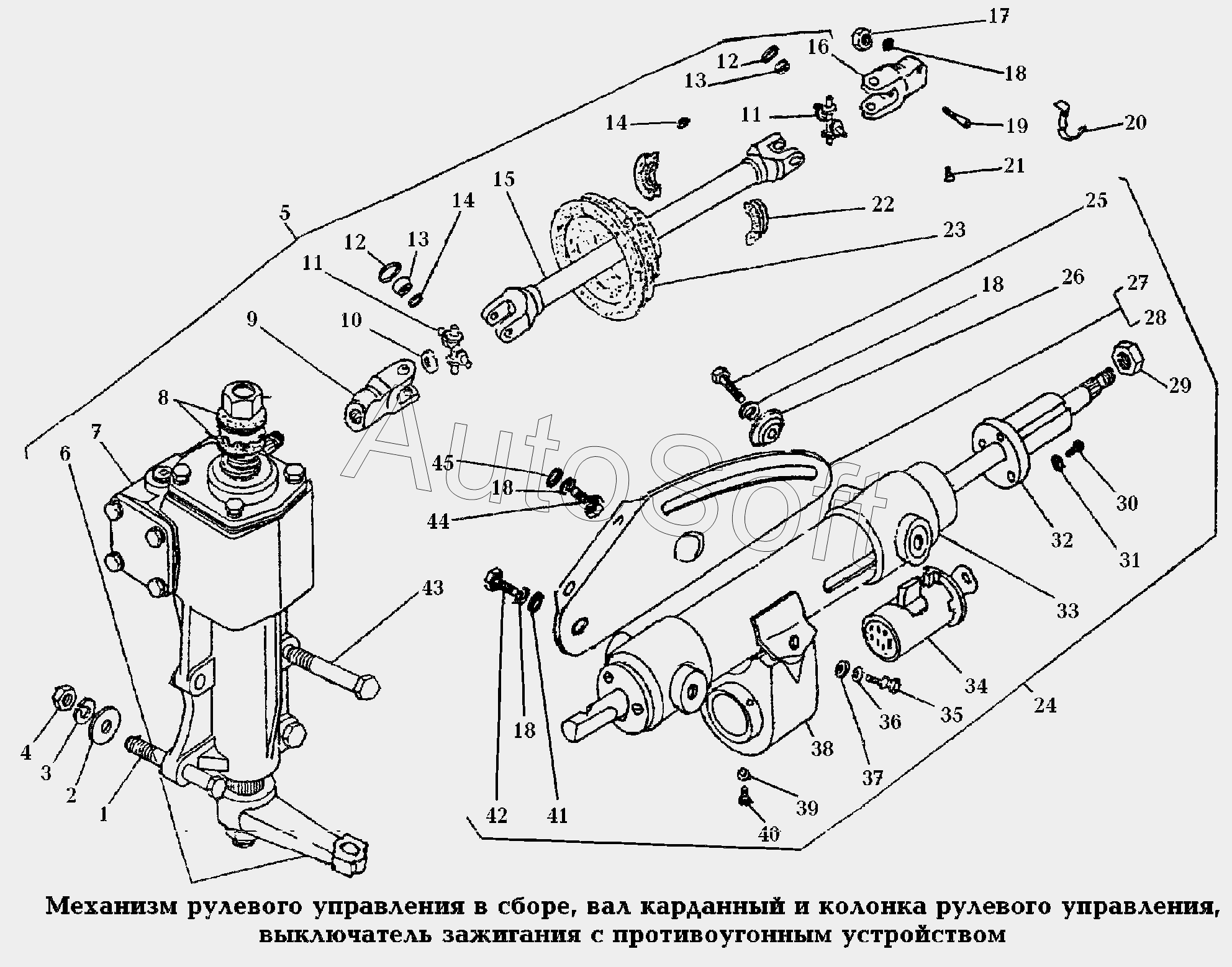

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 340. Управление рулевое\Механизм рулевого управления в сборе, вал карданный и колонка рулевого управления, выключатель зажиг
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М12*1,25*50 | |
| 2 | 2***9 | Шайба | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Гайка М12*1,25 | |
| 5 | 2***3 | Механизм рулевого управления с карданным валом и сошкой | |
| 6 | 2***0 | Сошка | |
| 7 | 3***0 | Механизм рулевого управления в сборе | |
| 8 | 2***6 | Прокладка уплотнительная | |
| 9 | 2***9 | Вилка | |
| 10 | 2***1 | Гайка | |
| 11 | 2***2 | Крестовина | |
| 12 | 2***2 | Кольцо запорное | |
| 13 | 2***4 | Подшипник роликовый | |
| 14 | 2***6 | Сальник | |
| 15 | 2***0 | Труба карданного вала с вилками | |
| 16 | 2***0 | Вилка | |
| 17 | 2***9 | Гайка | |
| 18 | 2***9 | Шайба | |
| 19 | 2***3 | Клин | |
| 20 | 2***8 | Планка стопорная | |
| 21 | 2***9 | Винт | |
| 22 | 2***2 | Вкладыш уплотнителя пола | |
| 23 | 2***0 | Уплотнитель пола | |
| 24 | 2***8 | Колонка рулевого управления с кронштейнами | |
| 25 | 2***2 | Болт | |
| 26 | 2***4 | Шайба | |
| 27 | 2***2 | Кронштейн крепления колонки правый | |
| 28 | 2***3 | Кронштейн крепления колонки левый | |
| 29 | 2***9 | Гайка | |
| 30 | 2***9 | Винт | |
| 31 | 2***9 | Шайба | |
| 32 | 2***0 | Держатель трехрычажного переключателя | |
| 33 | 2***0 | Колонка рулевого управления в сборе | |
| 34 | 2***0 | Выключатель зажигания с противоугонным устройством | |
| 35 | 2***1 | Болт специальный | |
| 36 | 2***9 | Шайба | |
| 37 | 2***9 | Шайба | |
| 38 | 2***1 | Корпус замка зажигания | |
| 39 | 2***9 | Шайба | |
| 40 | 2***9 | Винт | |
| 41 | 2***9 | Шайба | |
| 42 | 2***9 | Болт | |
| 43 | 2***9 | Болт М12*1,25*80 | |
| 44 | 2***9 | Болт | |
| 45 | 2***9 | Шайба |
