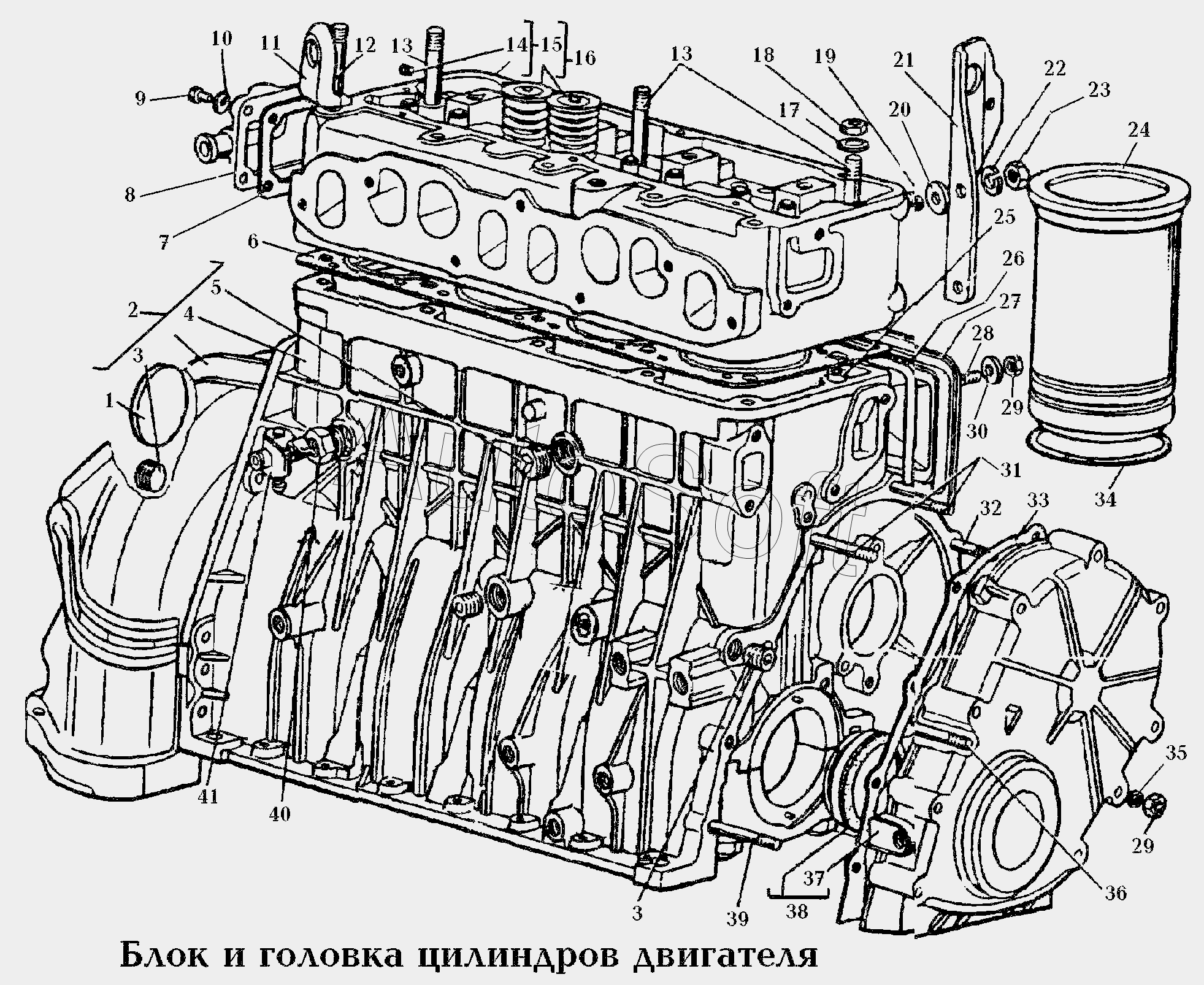

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 100. Двигатель\Блок и головка цилиндров двигателя
32
23
24
25
26
27
27
27
28
29
29
30
31
22
33
34
35
36
37
38
39
40
41
11
2
3
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Заглушка | |
| 2 | 4***9 | Блок цилиндров с картером сцепления | |
| 3 | 2***8 | Пробка КГ3/8 | |
| 4 | 4***0 | Блок цилиндров с крышками коренных подшипников | |
| 5 | 2***8 | Пробка КГ1/2 | |
| 6 | 4***0 | Прокладка | |
| 7 | 2***1 | Прокладка | |
| 8 | 4***2 | Крышка | |
| 9 | 2***9 | Болт | |
| 10 | 2***8 | Шайба 8 | |
| 11 | 4***0 | Скоба | |
| 12 | 8***8 | Шпилька М12*1,25*120 | |
| 13 | 8***8 | Шпилька М12*1,25*100 | |
| 14 | 2***9 | Пробка КГ1/8 | |
| 15 | 4***0 | Головка блока цилиндров с втулками и седлами | |
| 16 | 4***0 | Головка блока цилиндров с клапанами | |
| 17 | 2***8 | Шайба 12 | |
| 18 | 2***8 | Гайка М12*1,25 | |
| 19 | 2***9 | Шпилька М10*1*22 | |
| 20 | 2***8 | Шайба | |
| 22 | 2***9 | Шайба | |
| 23 | 2***9 | Гайка | |
| 24 | 2***4 | Гильза | |
| 25 | 1***1 | Штифт 15,5*25 | |
| 26 | 2***6 | Прокладка | |
| 27 | 2***0 | Крышка коробки толкателей | |
| 27 | 2***0 | Крышка коробки толкателей | |
| 28 | 2***8 | Шпилька М8*1*30 | |
| 29 | 2***8 | Гайка | |
| 30 | 2***П | Шайба | |
| 31 | 2***8 | Шпилька М8*1*60 | |
| 32 | 2***8 | Болт | |
| 33 | 2***1 | Прокладка | |
| 34 | 6***4 | Прокладка | |
| 35 | 2***9 | Шайба | |
| 36 | 2***8 | Болт М8*1*85 | |
| 37 | 4***0 | Крышка распределительных шестерен | |
| 38 | 4***8 | Крышка распределительных шестерен в сборе | |
| 39 | 2***8 | Шпилька М8*1*62 | |
| 40 | 2***9 | Штуцер | |
| 41 | П***0 | Кран сливной |
