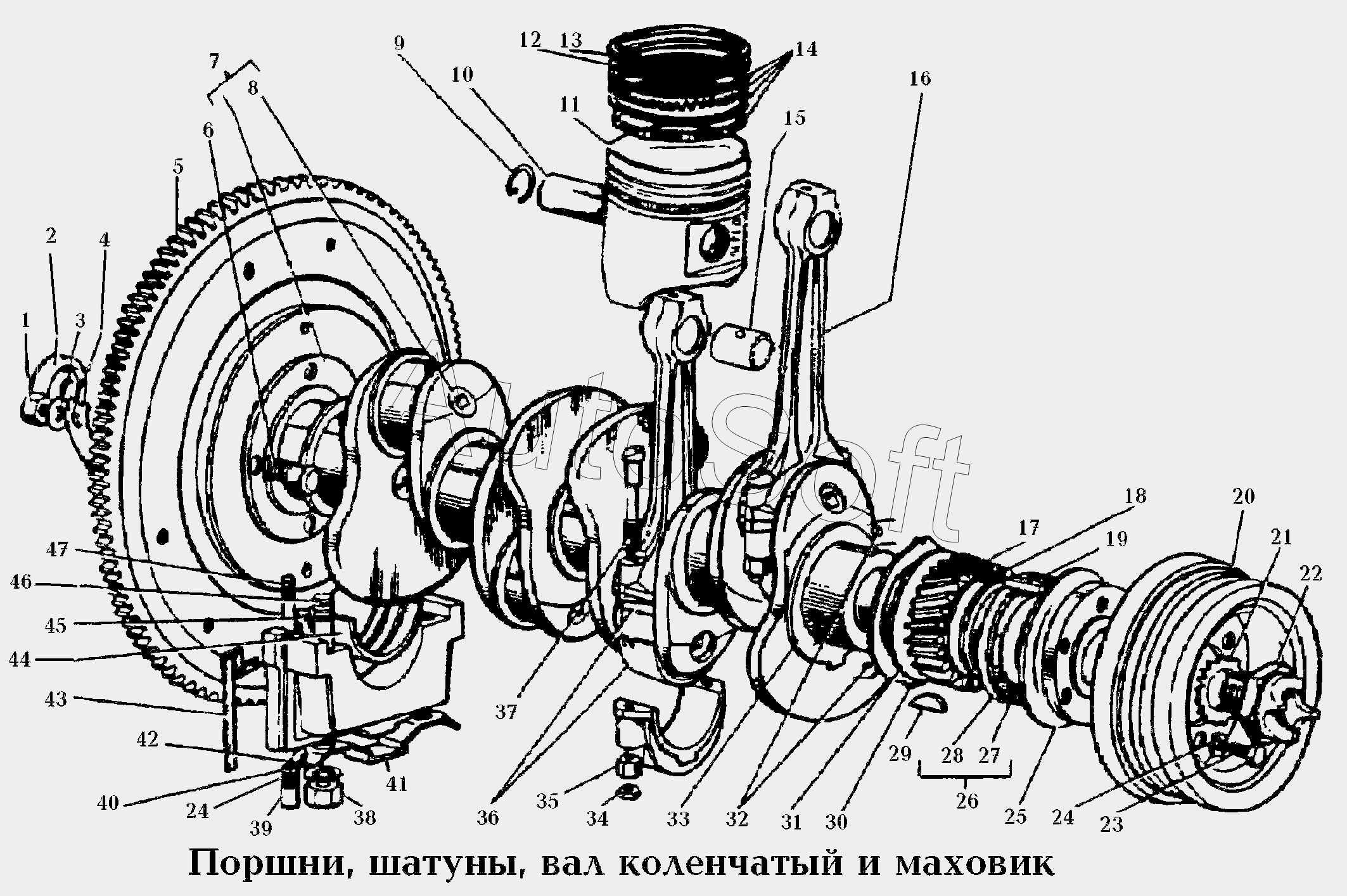

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 100. Двигатель\Поршни, шатуны, вал коленчатый и маховик
1
2
3
4
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1000100-11 | 2***1 | Комплект поршневых колец D=92,0 мм на двигатель | |
| 24-1000100-11АР | 2***Р | Комплект поршневых колец D=92,5 мм на двигатель | |
| 24-1000100-11БР | 2***Р | Комплект поршневых колец D=93,0 мм на двигатель | |
| 24-1000100-11ВР | 2***Р | Комплект поршневых колец D=93,5 мм на двигатель | |
| 24-1000102 | 2***2 | Вкладыши коренных подшипников | |
| 24-1000104 | 2***4 | Вкладыши шатунные | |
| 24-1004030-02-АР | 2***Р | Кольцо компрессионное верхнее D=92,5 мм | |
| 24-1004030-02-БР | 2***Р | Кольцо компрессионное верхнее D=93,0 мм | |
| 24-1004030-02-ВР | 2***Р | Кольцо компрессионное верхнее D=93,5 мм | |
| 24-1005125 | 2***5 | Обод зубчатый | |
| 4022.1005050 | 4***0 | Шкив-гаситель крутильных колебаний со ступицей | |
| 53-1004014-11 | 5***1 | Поршень D=92,0 мм с пальцем и стопорными кольцами | |
| 53-1004014-11-АР | 5***Р | Поршень D=92,5 мм с пальцем и стопорными кольцами | |
| 53-1004014-11-БР | 5***Р | Поршень D=93,0 мм с пальцем и стопорными кольцами | |
| 53-1004014-11-ВР | 5***Р | Поршень D=93,5 мм с пальцем и стопорными кольцами | |
| 53-1004025-АР | 5***Р | Кольцо компрессионное нижнее D=92,5 мм | |
| 53-1004025-БР | 5***Р | Кольцо компрессионное нижнее D=93,0 мм | |
| 53-1004025-ВР | 5***Р | Кольцо компрессионное нижнее D=93,5 мм | |
| 53-1004035-АР | 5***Р | Кольцо маслосъемное D=92,5 мм (комплект) | |
| 53-1004035-БР | 5***Р | Кольцо маслосъемное D=93,0 мм (комплект) | |
| 53-1004035-ВР | 5***Р | Кольцо маслосъемное D=93,5 мм (комплект) | |
| 1 | 2***П | Гайка М11*1 | |
| 2 | 8***9 | Подшипник | |
| 3 | 2***8 | Шайба 11 | |
| 4 | 5***2 | Пластина стопорная | |
| 5 | 2***5 | Маховик в сборе | |
| 5 | 2***5 | Маховик с ободом | |
| 6 | 2***П | Болт М11*1*33 | |
| 7 | 2***0 | Вал коленчатый с пробками | |
| 7 | 2***0 | Вал коленчатый с пробками | |
| 8 | 5***4 | Пробка | |
| 9 | 2***1 | Кольцо стопорное | |
| 10 | 2***4 | Палец | |
| 11 | 5***2 | Поршень | |
| 12 | 5***5 | Кольцо компрессионное нижнее D=92,0 мм | |
| 13 | 2***2 | Кольцо компрессионное верхнее D=92,0 мм | |
| 14 | 5***5 | Кольцо маслосъемное D=92,0 мм (комплект) | |
| 15 | 2***1 | Втулка шатуна | |
| 16 | 2***2 | Шатун в сборе | |
| 17 | 1***2 | Шестерня | |
| 18 | 1***0 | Пробка уплотнительная | |
| 19 | 2***П | Шпонка 8*32 | |
| 20 | 4***0 | Шкив-гаситель крутильных колебаний | |
| 21 | 2***9 | Шайба 28 | |
| 22 | 5***0 | Храповик | |
| 23 | 2***9 | Болт | |
| 24 | 2***2 | Шайба | |
| 25 | 4***1 | Ступица | |
| 26 | 5***1 | Сальник в сборе | |
| 27 | 5***4 | Сальник | |
| 28 | 2***Б | Маслоотражатель | |
| 29 | 3***3 | Шпонка 6*10 | |
| 29 | 3***3 | Шпонка 6*10 | |
| 30 | 1***3 | Шайба передняя | |
| 31 | 5***9 | Шайба упорная | |
| 32 | 2***8 | Штифт | |
| 33 | 2***4 | Шайба задняя | |
| 34 | 2***П | Гайка | |
| 35 | 2***П | Гайка СПМ10*1 | |
| 36 | 2***8 | Вкладыш шатунный | |
| 37 | 1***Б | Болт | |
| 38 | М***5 | Гайка М14*1,5 | |
| 38 | М***5 | Гайка М14*1,5 | |
| 39 | 1***1 | Гайка | |
| 40 | 1***1 | Шайба | |
| 41 | 5***1 | Пластина стопорная | |
| 42 | 2***8 | Шайба 15 | |
| 43 | 4***0 | Прокладка уплотнительная | |
| 44 | 2***0 | Вкладыш | |
| 45 | 2***1 | Набивка сальника | |
| 46 | 8***П | Шпилька М14*1,5*85 | |
| 47 | 2***П | Шпилька |
