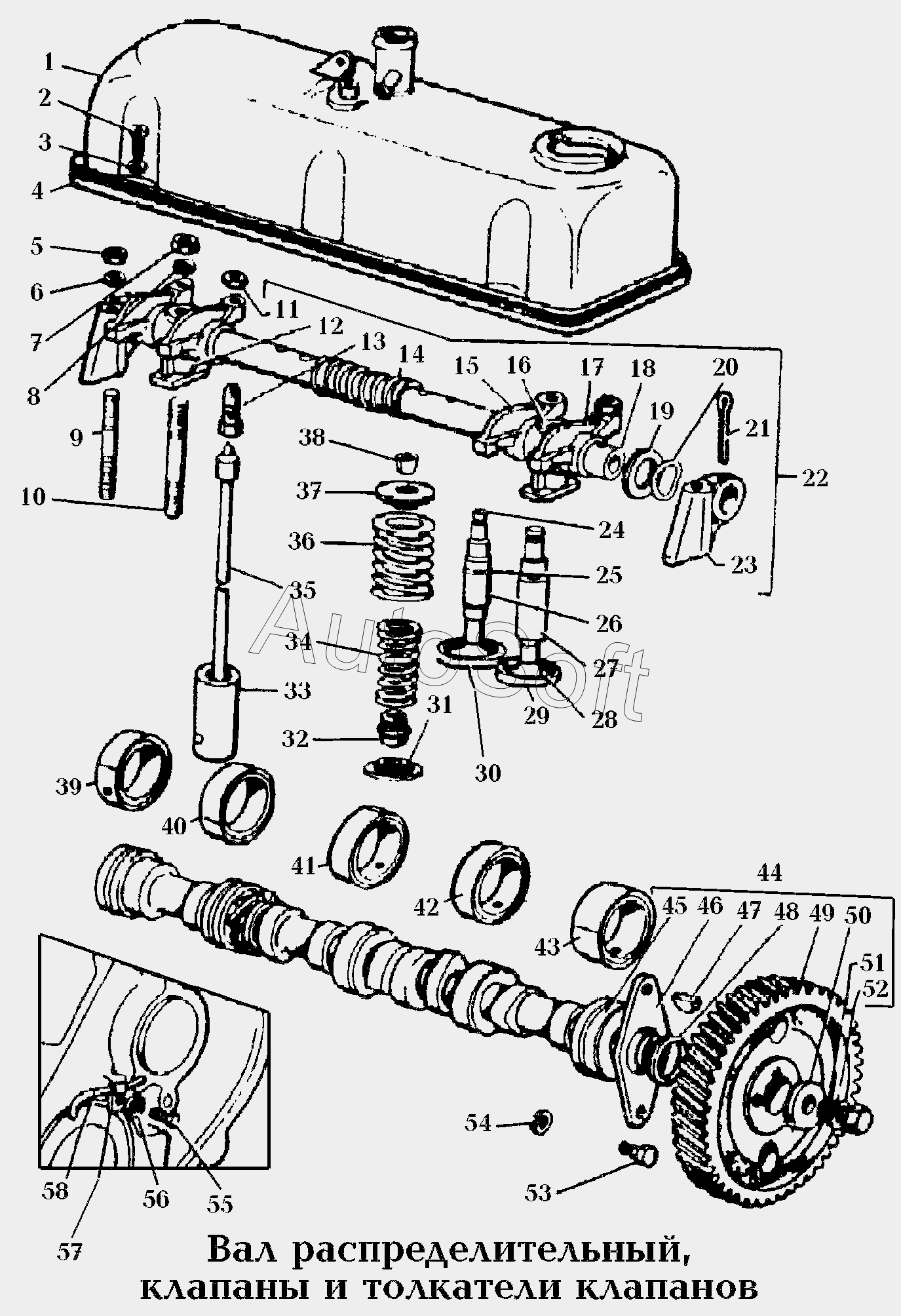

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 100. Двигатель\Вал распределительный, клапаны и толкатели клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1000103-01 | 2***1 | Втулки распределительного вала, комплект на двигатель | |
| 1 | 4***0 | Крышка коромысел | |
| 2 | 2***9 | Винт | |
| 3 | 2***9 | Шайба | |
| 4 | 2***1 | Прокладка | |
| 5 | 2***П | Гайка М8*1 | |
| 6 | 2***П | Шайба 8 | |
| 7 | 2***П | Гайка | |
| 8 | 2***8 | Шайба 11 | |
| 9 | 8***5 | Шпилька М8*1*58 | |
| 10 | 2***П | Шпилька | |
| 11 | 1***6 | Гайка | |
| 12 | 2***Б | Стойка четвертая | |
| 13 | 6***2 | Винт регулировочный | |
| 14 | 2***Б | Пружина | |
| 15 | 1***3 | Коромысло клапана с втулкой | |
| 16 | 2***Б | Стойки первая, вторая, третья | |
| 17 | 1***1 | Коромысло клапана с винтом регулировочным | |
| 18 | 2***Б | Ось в сборе | |
| 19 | 4***9 | Шайба | |
| 20 | 2***5 | Шайба | |
| 21 | 2***П | Шплинт 4*36 | |
| 22 | 2***0 | Ось с коромыслами и стойками | |
| 23 | 2***7 | Стойка оси с коромысел | |
| 24 | 4***0 | Клапан впускной | |
| 25 | 1***1 | Кольцо стопорное | |
| 26 | 4***3 | Втулка направляющая впускного клапана | |
| 27 | 4***8 | Втулка направляющая выпускного клапана | |
| 28 | 4***5 | Клапан выпускной | |
| 29 | 4***0 | Седло вставное выпускного клапана | |
| 29 | 4***0 | Седло вставное выпускного клапана (увеличенное на 0,05 мм) | |
| 29 | 4***0 | Седло вставное выпускного клапана (увеличенное на 0,25 мм) | |
| 30 | 4***0 | Седло вставное впускного клапана | |
| 30 | 4***0 | Седло вставное впускного клапана (увеличенное на 0,05 мм) | |
| 30 | 4***0 | Седло вставное впускного клапана (увеличенное на 0,25 мм) | |
| 31 | 2***2 | Шайба опорная | |
| 32 | 2***1 | Колпачок | |
| 33 | 2***4 | Толкатель клапана | |
| 34 | 2***1 | Пружина внутренняя | |
| 35 | 5***5 | Штанга | |
| 36 | 2***1 | Пружина наружная | |
| 37 | 2***1 | Тарелка | |
| 38 | 6***8 | Сухарь | |
| 39 | 2***8 | Втулка пятая | |
| 40 | 2***7 | Втулка четвертая | |
| 41 | 1***8 | Втулка третья | |
| 42 | 2***5 | Втулка вторая | |
| 43 | 2***4 | Втулка первая | |
| 44 | 4***2 | Вал в сборе | |
| 45 | 4***0 | Вал | |
| 46 | 1***2 | Фланец | |
| 47 | 4***4 | Шпонка 5*9 | |
| 47 | 4***4 | Шпонка 5*9 | |
| 48 | 4***9 | Кольцо | |
| 49 | 1***4 | Шестерня | |
| 50 | 2***3 | Шайба | |
| 51 | 2***П | Болт М12*1,25*30 | |
| 52 | 2***2 | Шайба 12 | |
| 53 | 2***2 | Болт | |
| 54 | 2***2 | Шайба | |
| 55 | 2***П | Болт | |
| 56 | 2***8 | Шайба | |
| 57 | 1***7 | Скоба | |
| 58 | 2***1 | Трубка |
