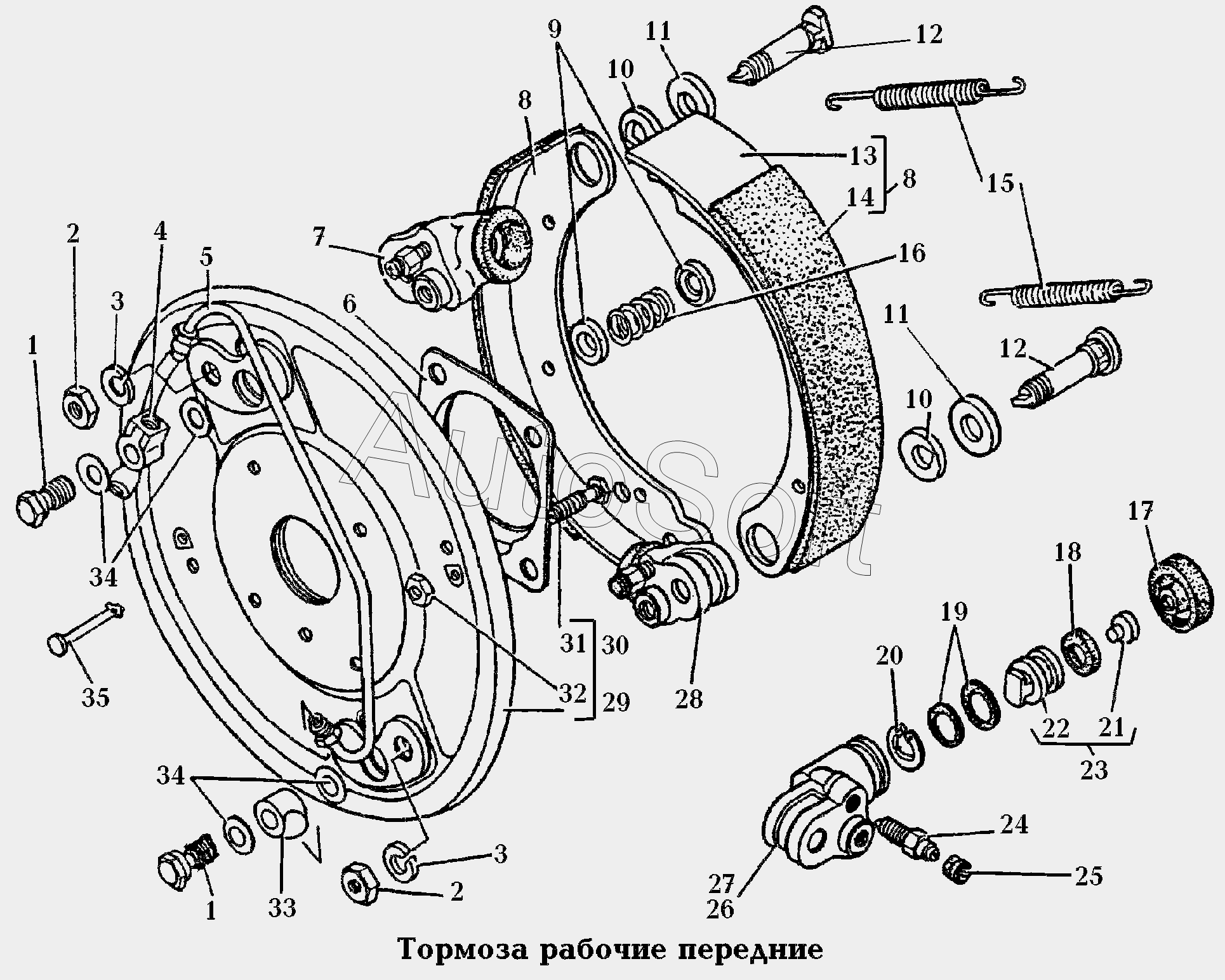

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Тормоза рабочие передние
1
1
2
2
3
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Болт | |
| 2 | 2***9 | Гайка | |
| 3 | 2***8 | Шайба | |
| 4 | 2***0 | Муфта | |
| 5 | 1***5 | Трубка | |
| 6 | 2***1 | Маслоотражатель | |
| 7 | 2***1 | Цилиндр левый в сборе | |
| 8 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 9 | М***С | Чашка верхняя | |
| 10 | 2***8 | Эксцентрик | |
| 11 | 1***0 | Шайба | |
| 12 | 2***8 | Палед опорный | |
| 13 | 2***5 | Колодка | |
| 14 | 2***2 | Накладка фрикционная | |
| 15 | 1***5 | Пружина | |
| 16 | М***С | Пружина | |
| 17 | 2***8 | Колпак | |
| 18 | 2***3 | Кольцо защитное | |
| 19 | 2***1 | Кольцо уплотнительное | |
| 20 | 2***7 | Кольцо | |
| 21 | 5***4 | Стержень упорный | |
| 22 | 2***5 | Поршень | |
| 23 | 2***2 | Поршень в сборе | |
| 24 | 5***8 | Клапан | |
| 25 | 1***9 | Колпачок | |
| 26 | 2***6 | Цилиндр правый | |
| 27 | 2***7 | Цилиндр левый | |
| 28 | 2***0 | Цилиндр правый в сборе | |
| 29 | 2***0 | Щит правый | |
| 30 | 2***0 | Щит левый | |
| 31 | 2***9 | Винт М8*30 | |
| 32 | 2***8 | Гайка | |
| 33 | 1***1 | Муфта | |
| 34 | 5***3 | Прокладка | |
| 35 | М***С | Стержень |
