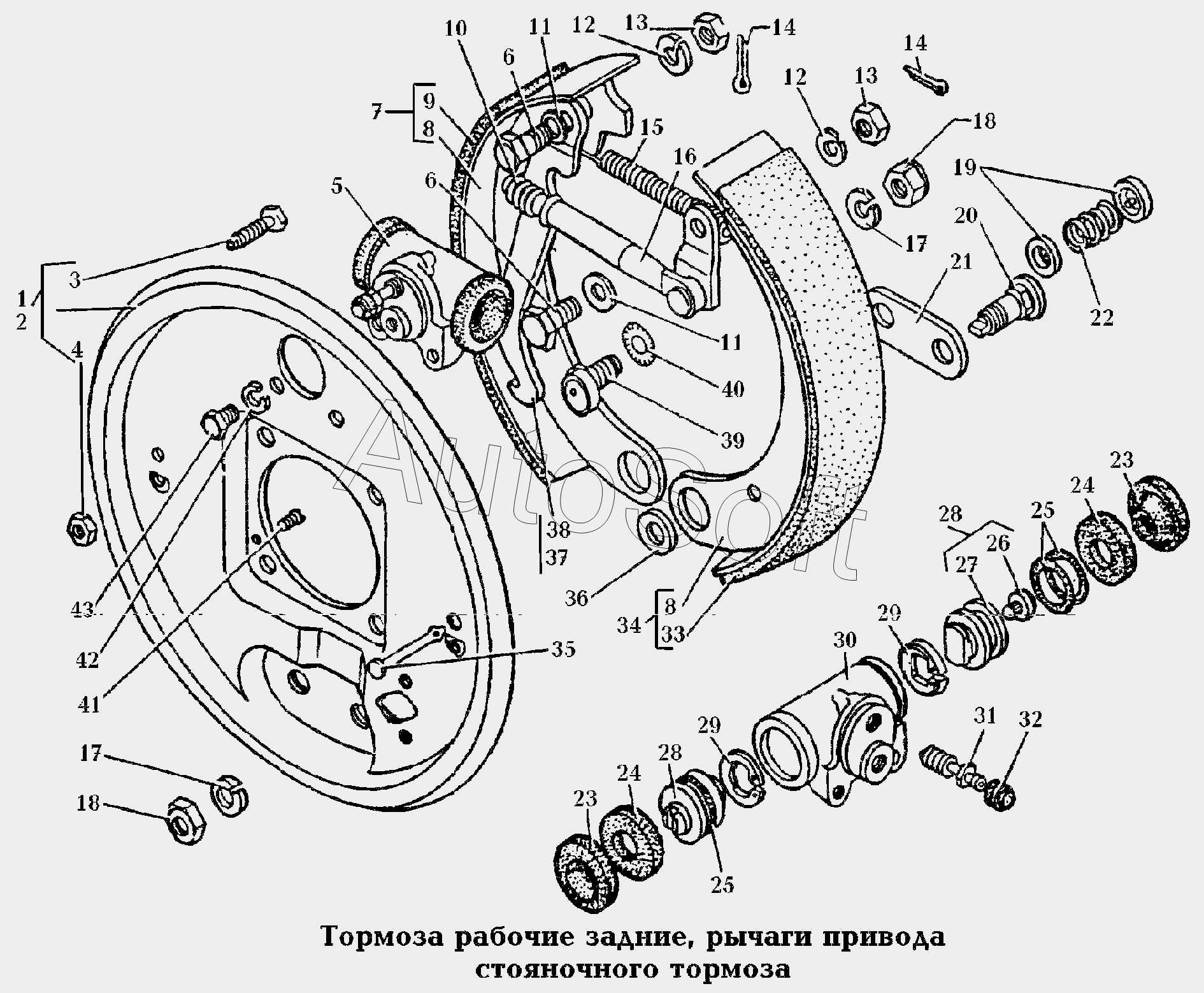

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Тормоза рабочие задние, рычаги привода стояночного тормоза
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Щит правый | |
| 2 | 2***3 | Щит левый | |
| 3 | 2***9 | Винт М8*30 | |
| 4 | 2***9 | Гайка М8 | |
| 5 | 2***0 | Цилиндр в сборе | |
| 6 | 2***9 | Болт | |
| 7 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 8 | 2***5 | Колодка | |
| 9 | 2***2 | Накладка фрикционная | |
| 10 | 2***1 | Пружина | |
| 11 | 2***9 | Шайба | |
| 12 | 2***8 | Шайба | |
| 13 | 2***8 | Гайка | |
| 14 | 2***9 | Шплинт | |
| 15 | 1***5 | Пружина | |
| 16 | 1***6 | Рычаг | |
| 17 | 2***9 | Шайба | |
| 18 | 2***9 | Гайка | |
| 19 | М***С | Чашка верхняя | |
| 20 | 2***8 | Палец | |
| 21 | 2***0 | Пластина | |
| 22 | М***С | Пружина | |
| 23 | 2***8 | Колпак | |
| 24 | 2***3 | Кольцо защитное | |
| 25 | 2***1 | Кольцо уплотнительное | |
| 26 | 5***4 | Стержень упорный | |
| 27 | 2***5 | Поршень | |
| 28 | 2***2 | Поршень в сборе | |
| 29 | 2***7 | Кольцо упорное | |
| 30 | 2***6 | Цилиндр | |
| 31 | 5***8 | Клапан | |
| 32 | 1***9 | Колпачок | |
| 33 | 2***1 | Накладка фрикционная длинная | |
| 34 | 2***0 | Колодка с фрикционной накладкой передняя | |
| 35 | М***С | Стержень | |
| 36 | 2***8 | Эксцентрик | |
| 37 | 2***А | Рычаг левый | |
| 38 | 2***А | Рычаг правый | |
| 39 | 1***4 | Эксцентрик | |
| 40 | 2***9 | Шайба 12 | |
| 41 | 2***9 | Винт | |
| 42 | 2***2 | Шайба | |
| 43 | 2***9 | Болт |
