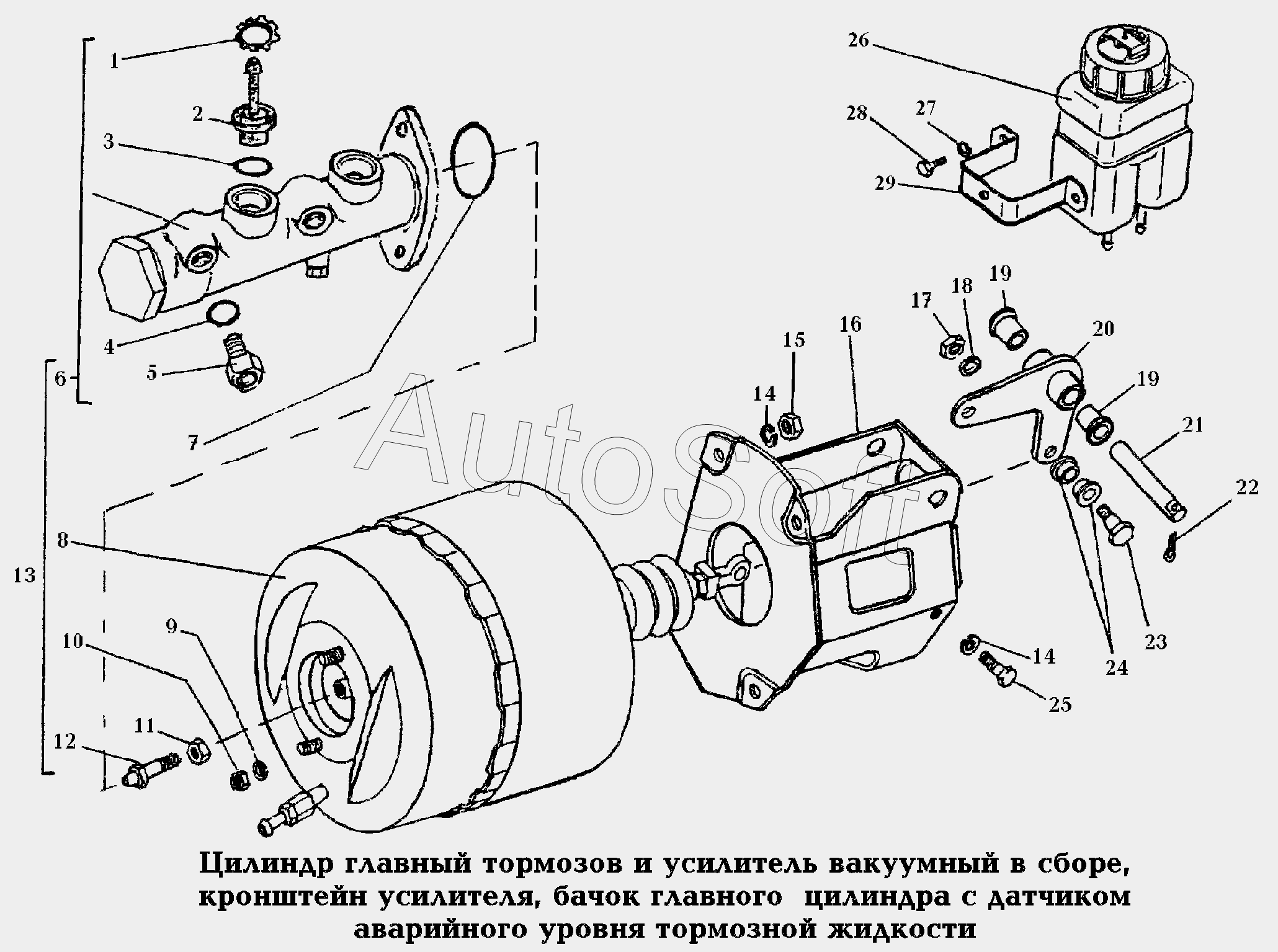

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Цилиндр главный тормозов и усилитель вакуумный в сборе, кронштейн вакуумного усилителя, бачок главно
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Шайба стопорная | |
| 2 | 2***2 | Штуцер | |
| 3 | 2***2 | Прокладка | |
| 4 | 2***6 | Шайба уплотнительная | |
| 5 | 2***7 | Переходник | |
| 6 | 2***0 | Цилиндр главный тормозов в сборе | |
| 7 | 0***6 | Кольцо уплотнительное | |
| 8 | 2***1 | Усилитель вакуумный тормозов в сборе | |
| 9 | 2***9 | Шайба | |
| 10 | 2***9 | Гайка | |
| 11 | 2***9 | Гайка | |
| 12 | 2***0 | Упор регулировочный | |
| 13 | 2***1 | Цилиндр главный тормозов с усилителем вакуумным в сборе | |
| 14 | 2***9 | Шайба | |
| 15 | 2***9 | Гайка | |
| 16 | 2***7 | Кронштейн вакуумного усилителя | |
| 17 | 2***9 | Гайка М10*1 | |
| 18 | 2***9 | Шайба | |
| 19 | 2***7 | Втулка | |
| 20 | 2***0 | Рычаг нажимной | |
| 21 | 2***4 | Ось | |
| 22 | 2***9 | Шплинт | |
| 23 | 2***8 | Ось | |
| 24 | 2***9 | Втулка | |
| 25 | 2***9 | Болт | |
| 26 | 2***1 | Бачок главного цилиндра с датчиком аварийного уровня тормозной жидкости | |
| 27 | 2***9 | Шайба | |
| 28 | 2***9 | Болт | |
| 29 | 2***8 | Хомут |
