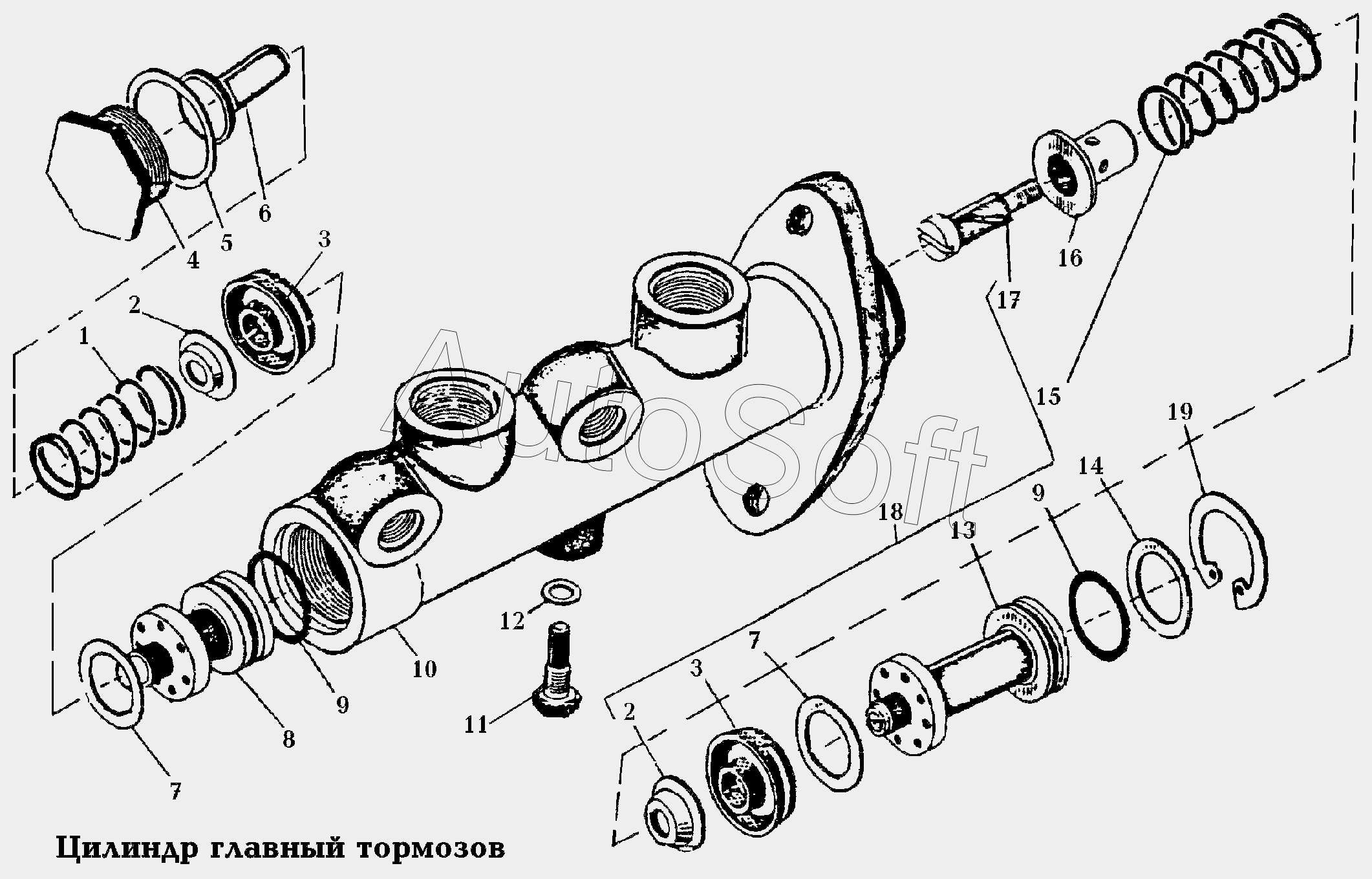

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Цилиндр главный тормозов
1
2
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Пружина | |
| 2 | 4***2 | Седло пружины | |
| 3 | 4***5 | Манжета уплотнительная | |
| 4 | 4***8 | Пробка | |
| 5 | 4***4 | Прокладка | |
| 6 | 4***9 | Вкладыш | |
| 7 | 4***0 | Шайба | |
| 8 | 4***2 | Поршень вторичный | |
| 9 | 4***1 | Кольцо уплотнительное | |
| 10 | 2***5 | Корпус главного цилиндра | |
| 11 | 4***2 | Болт упорный | |
| 12 | 4***3 | Прокладка | |
| 13 | 4***9 | Поршень первичный | |
| 14 | 4***8 | Шайба | |
| 15 | 4***0 | Пружина | |
| 16 | 4***1 | Держатель пружины | |
| 17 | 4***3 | Винт | |
| 18 | 4***8 | Поршень первичный с пружиной в сборе | |
| 19 | 3***8 | Кольцо стопорное |
