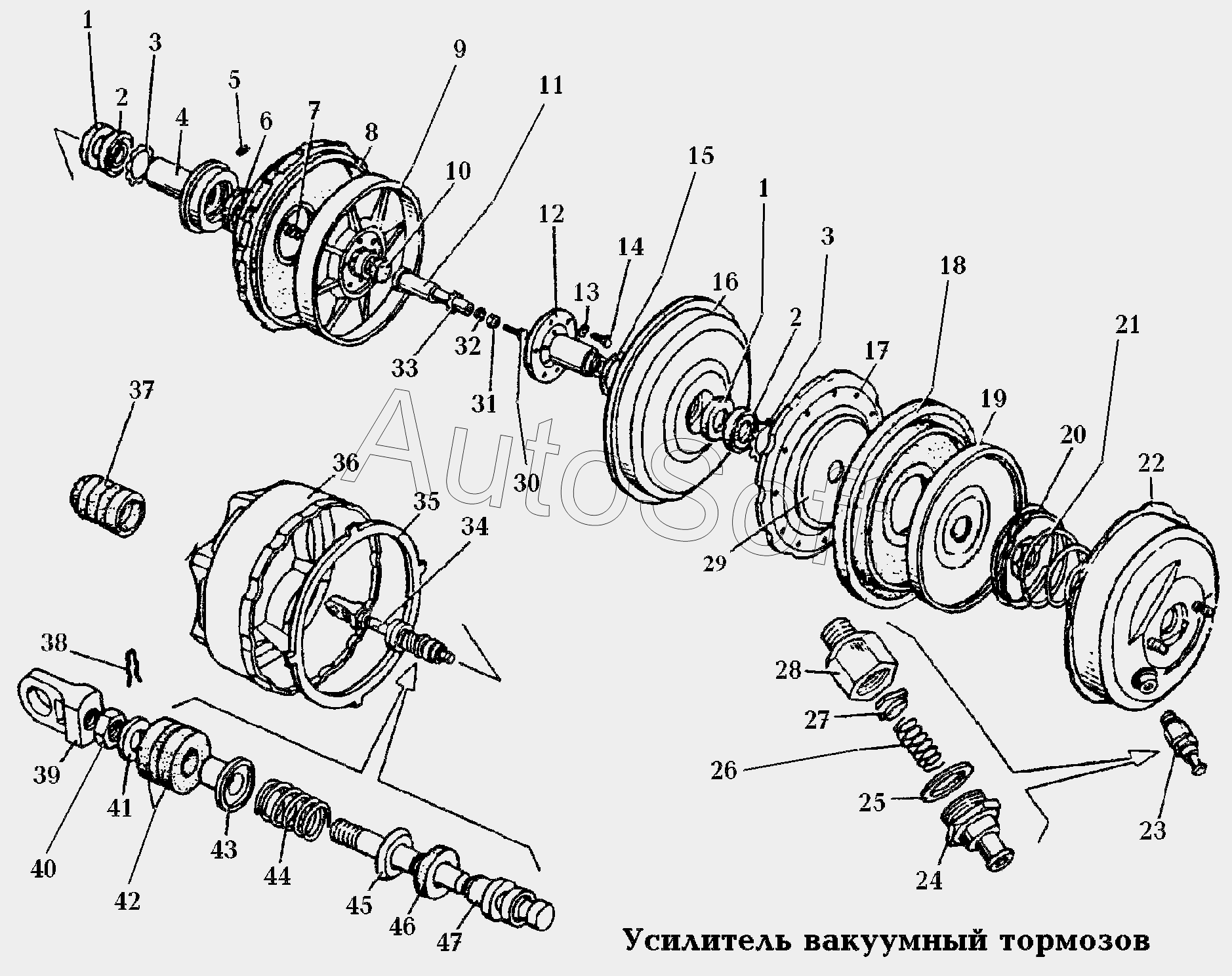

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Усилитель вакуумный тормозов
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
14
2
2
3
3
4
5
6
7
8
9
10
11
12
1
1
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Кольцо направляющее | |
| 2 | 2***7 | Манжета | |
| 3 | 3***2 | Шайба стопорная | |
| 4 | 3***6 | Корпус клапана | |
| 5 | 2***2 | Винт М6*10 | |
| 6 | 2***0 | Диафрагма клапана | |
| 7 | 2***4 | Пружина | |
| 8 | 2***4 | Диафрагма поршня | |
| 9 | 2***0 | Поршень | |
| 10 | 2***6 | Шайба реактивная | |
| 11 | 2***7 | Толкатель поршня | |
| 12 | 2***5 | Соединитель поршней | |
| 14 | 2***9 | Болт | |
| 15 | 2***2 | Кольцо уплотнительное | |
| 16 | 2***0 | Крышка первичной камеры | |
| 17 | 2***9 | Кольцо опорное | |
| 18 | 2***0 | Диафрагма поршня | |
| 19 | 2***0 | Поршень | |
| 20 | 2***8 | Пружина | |
| 21 | 3***2 | Гайка М27*1,5 | |
| 22 | 2***9 | Крышка вторичной камеры | |
| 23 | 2***0 | Клапан обратный в сборе | |
| 24 | 2***8 | Штуцер | |
| 25 | 1***9 | Шайба уплотнительная | |
| 26 | 2***6 | Пружина | |
| 27 | 2***1 | Клапан с шайбой | |
| 28 | 2***2 | Корпус клапана | |
| 29 | 2***8 | Тарелка диафрагмы | |
| 30 | 2***8 | Упор регулировочный | |
| 31 | 2***9 | Гайка | |
| 32 | 2***2 | Шайба | |
| 33 | 2***9 | Шайба стопорная | |
| 34 | 2***0 | Клапан управления в сборе | |
| 35 | 2***8 | Кольцо корпуса | |
| 36 | 2***0 | Корпус усилителя | |
| 37 | 2***0 | Чехол | |
| 38 | 2***9 | Шплинт пружинный | |
| 39 | 2***1 | Проушина толкателя | |
| 40 | 2***9 | Гайка М10*1 | |
| 41 | 2***9 | Шайба 10 | |
| 42 | 2***5 | Фильтр воздушный | |
| 43 | 2***1 | Упор пружины | |
| 44 | 2***9 | Пружина | |
| 45 | 2***6 | Шайба пружины | |
| 46 | 2***5 | Кольцо уплотнительное | |
| 47 | 2***1 | Клапан управления с толкателем |
