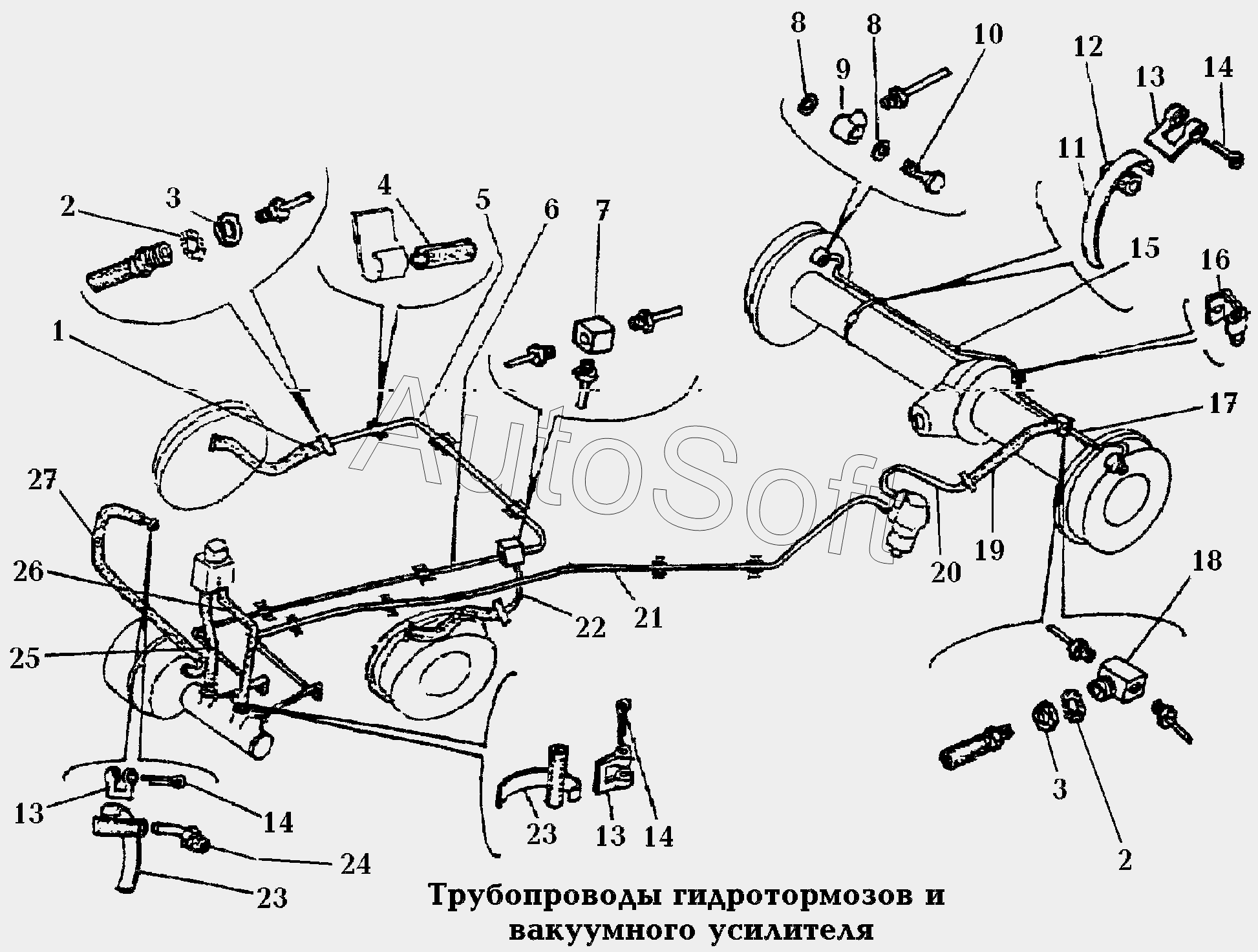

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Трубопроводы гидротормозов и вакуумного усилителя
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Шланг | |
| 2 | 2***9 | Шайба | |
| 3 | 2***9 | Гайка | |
| 4 | 9***6 | Обкладка | |
| 5 | 2***0 | Трубка к правому переднему тормозу | |
| 6 | 2***8 | Трубка от главного тормозного цилиндра к тройнику | |
| 7 | 5***8 | Тройник | |
| 8 | 5***3 | Прокладка | |
| 9 | 1***1 | Муфта | |
| 10 | 2***8 | Болт муфты | |
| 11 | 2***6 | Лента L-580 | |
| 12 | 9***6 | Втулка | |
| 13 | 2***9 | Пряжка | |
| 14 | 2***9 | Шплинт | |
| 15 | 2***0 | Трубка в сборе | |
| 16 | 6***0 | Хомутик | |
| 17 | 2***0 | Трубка в сборе | |
| 18 | 2***3 | Тройник | |
| 19 | 5***1 | Шланг | |
| 20 | 2***2 | Трубка от регулятора давления | |
| 21 | 2***8 | Трубка от главного цилиндра к регулятору давления | |
| 22 | 2***0 | Трубка к левому переднему тормозу | |
| 23 | 2***4 | Лента L=160 | |
| 24 | 2***4 | Штуцер | |
| 25 | 2***6 | Шланг от бачка к главному цилиндру | |
| 26 | 2***8 | Шланг от бачка к главному цилиндру | |
| 27 | 2***0 | Шланг от впускного трубопровода к вакуумному усилителю |
