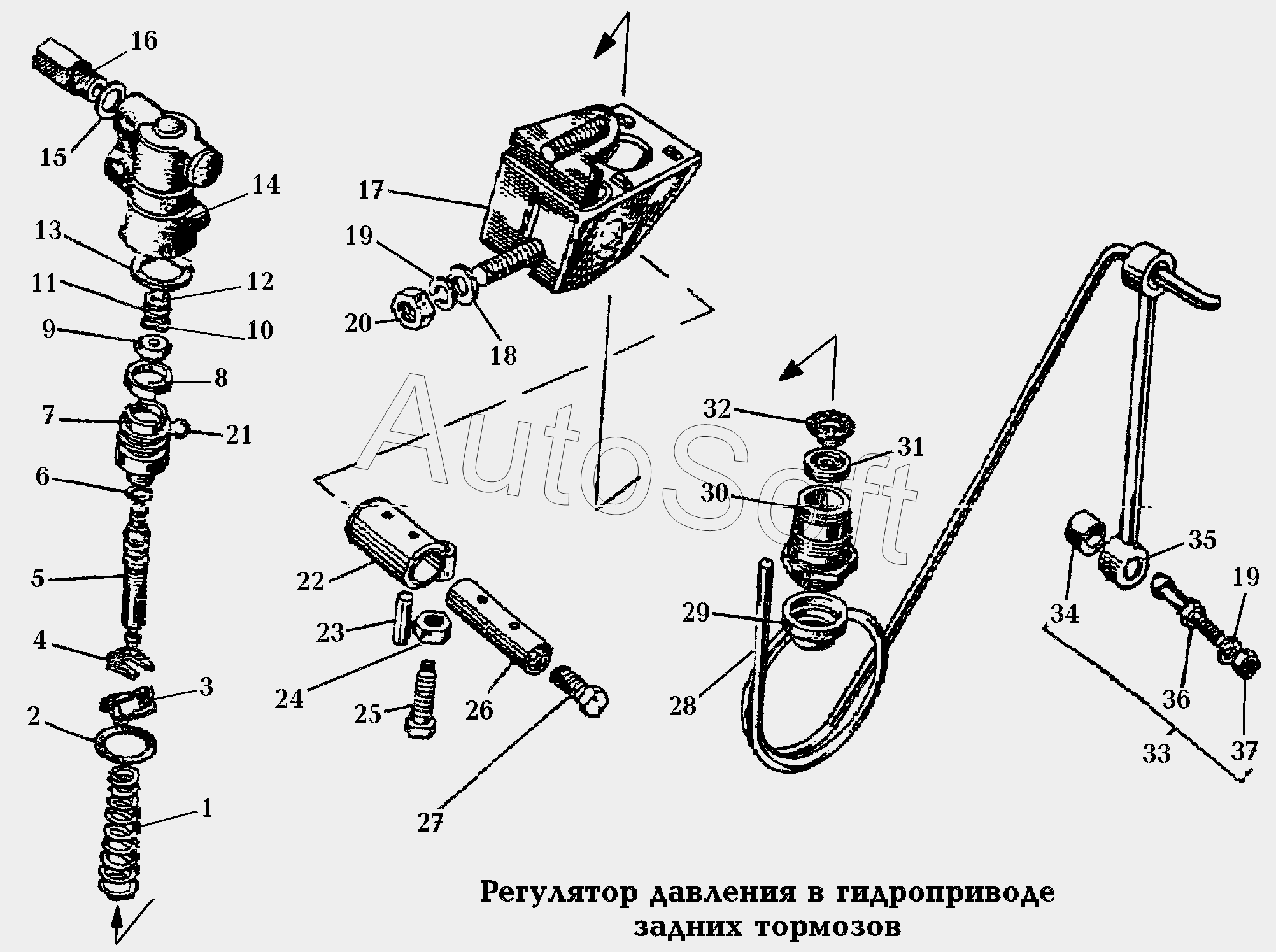

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Регулятор давления в гидроприводе задних тормозов
28
19
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
37
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2203-3535005 | 2***5 | Регулятор давления в гидроприводе задних тормозов с кронштейном и нагрузочной пружиной в сборе | |
| 412-3535010-10 | 4***0 | Регулятор давления в гидроприводе задних тормозов в сборе | |
| 1 | 4***6 | Пружина | |
| 2 | 4***8 | Кольцо уплотнительное | |
| 3 | 4***8 | Шайба пружинная | |
| 4 | 4***2 | Скоба | |
| 5 | 4***0 | Поршень | |
| 6 | 4***0 | Манжета | |
| 7 | 4***0 | Гильза | |
| 8 | 4***4 | Пружина прижимная шарика | |
| 9 | 4***8 | Конус управляющий | |
| 10 | 4***6 | Шайба прижимная | |
| 11 | 4***2 | Шайба промежуточная | |
| 12 | 4***0 | Шайба стопорная | |
| 13 | 4***0 | Кольцо уплотнительное | |
| 14 | 4***4 | Корпус регулятора давления | |
| 15 | 2***6 | Шайба уплотнительная | |
| 16 | 2***7 | Переходник | |
| 17 | 4***0 | Кронштейн | |
| 18 | 2***9 | Шайба | |
| 19 | 2***9 | Шайба | |
| 20 | 2***9 | Гайка | |
| 21 | 2***3 | Шарик | |
| 22 | 4***6 | Рычаг нажимной | |
| 23 | 2***6 | Штифт 6*28 | |
| 24 | 2***9 | Гайка | |
| 25 | 4***0 | Болт регулировочной | |
| 26 | 4***0 | Ось нажимного рычага | |
| 27 | 4***1 | Винт крепления пружины | |
| 28 | 2***0 | Пружина нагрузочная | |
| 29 | 4***6 | Чехол | |
| 30 | 4***6 | Втулка крепления корпуса регулятора | |
| 31 | 4***4 | Манжета | |
| 32 | 4***4 | Втулка распорная | |
| 33 | 2***0 | Стойка в сборе | |
| 34 | 2***6 | Втулка | |
| 35 | 2***8 | Стойка | |
| 36 | 2***0 | Ось шарнира стойки | |
| 37 | 2***9 | Гайка |
