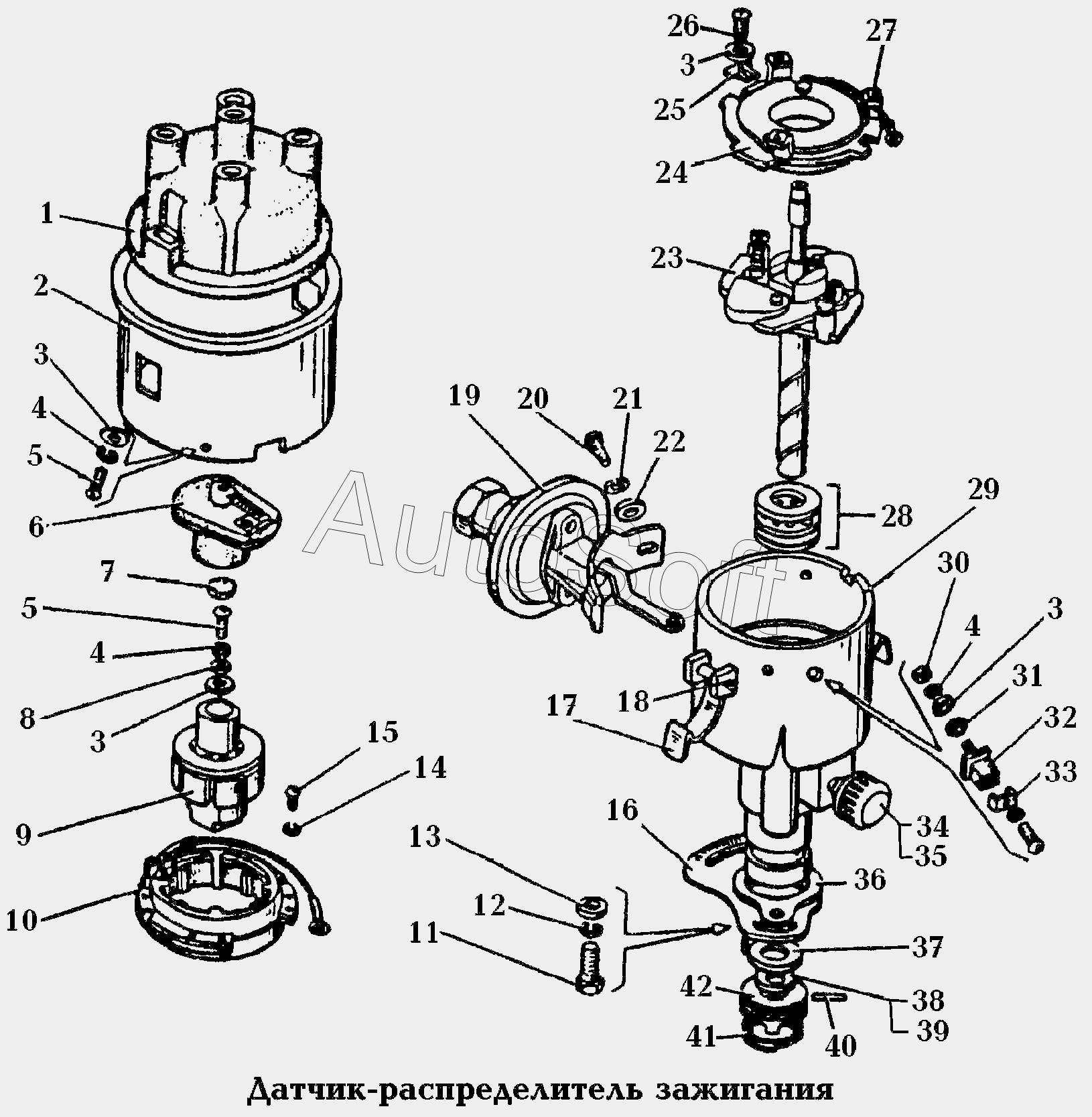

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 370. Электрооборудование\Датчик - распределитель зажигания
1
1
1
2
3
3
3
3
4
4
4
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
19
20
21
22
23
23
23
24
25
25
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Крышка распределителя с угольком (тропическое исполнение) | |
| 1 | 1***8 | Крышка распределителя с угольком | |
| 2 | 1***3 | Экран | |
| 3 | 2***9 | Шайба 4 | |
| 4 | 2***9 | Шайба | |
| 5 | 2***9 | Винт | |
| 6 | 1***7 | Бегунок с резистором (тропическое исполнение) | |
| 6 | 1***8 | Бегунок с резистором | |
| 7 | Р***6 | Сальник | |
| 7 | Р***7 | Сальник (тропическое исполнение) | |
| 8 | 4***9 | Шайба 4 | |
| 8 | 4***9 | Шайба 4 | |
| 9 | 1***0 | Ротор | |
| 9 | 1***7 | Ротор (тропическое исполнение) | |
| 10 | 1***0 | Статор | |
| 10 | 1***7 | Статор (тропическое исполнение) | |
| 11 | 2***9 | Болт М6*18 | |
| 12 | 2***9 | Шайба | |
| 13 | 2***9 | Шайба | |
| 14 | 2***9 | Шайба 3 | |
| 15 | 2***9 | Винт М3*8 | |
| 16 | Р***7 | Пластина установочная | |
| 16 | Р***8 | Пластина установочная | |
| 17 | 1***4 | Пружина крышки | |
| 17 | 1***7 | Пружина крышки (тропическое исполнение) | |
| 18 | 2***9 | Шплинт | |
| 19 | 1***0 | Регулятор вакуумный | |
| 19 | 1***7 | Регулятор вакуумный (тропическое исполнение) | |
| 20 | 2***9 | Винт | |
| 21 | 2***9 | Шайба | |
| 22 | 2***9 | Шайба | |
| 23 | 1***0 | Валик с центробежным автоматом | |
| 23 | 1***7 | Валик с центробежным автоматом (тропическое исполнение) | |
| 24 | 1***1 | Обойма Подшипника | |
| 25 | 1***2 | Держатель | |
| 25 | 1***7 | Держатель | |
| 26 | 2***9 | Винт М4*12 | |
| 27 | 1***0 | Опора статора | |
| 28 | 8***2 | Подшипник | |
| 29 | 1***0 | Корпус | |
| 29 | 1***7 | Корпус | |
| 30 | 2***9 | Гайка | |
| 31 | 1***4 | Зажим изоляционный | |
| 32 | Н***8 | Болт специальный | |
| 33 | Р***6 | Скоба | |
| 34 | Р***0 | Корпус масленки | |
| 35 | Р***А | Крышка | |
| 36 | Р***Б | Шайба (По потребности) | |
| 37 | Р***8 | Пластина | |
| 38 | Н***6 | Шайба | |
| 39 | Н***7 | Шайба | |
| 40 | Н***1 | Штифт | |
| 41 | Р***В | Пружина | |
| 42 | Р***В | Муфта |
