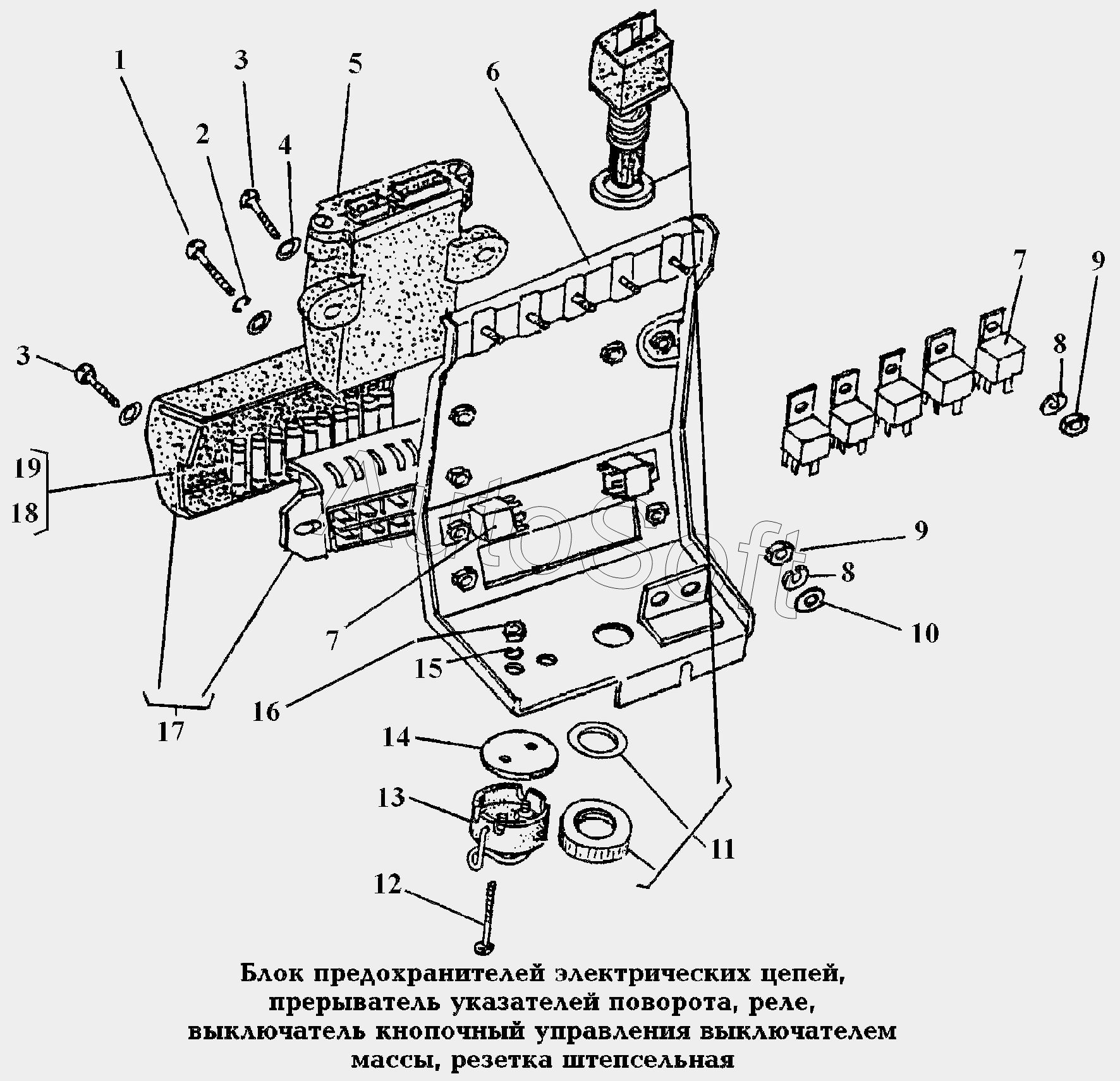

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 370. Электрооборудование\Блок предохранителей электрических цепей, прерыватель указателей поворота, реле, выключатель кнопочн
1
2
3
3
4
5
5
5
6
7
7
8
8
9
9
10
11
12
13
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М5*18 | |
| 2 | 2***9 | Шайба | |
| 3 | 2***9 | Винт | |
| 4 | 2***9 | Шайба | |
| 5 | Р***П | Прерыватель указателей поворота | |
| 5 | Р***Т | Прерыватель указателей поворота (тропическое исполнение) | |
| 6 | 2***7 | Корпус блока приборов | |
| 7 | 1***0 | Реле | |
| 8 | 2***9 | Шайба | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Шайба | |
| 11 | Р***R | Выключатель кнопочный управления выключателем массы | |
| 12 | 2***9 | Винт | |
| 13 | 4***Т | Розетка штепсельная (тропическое исполнение) | |
| 13 | 4***Э | Розетка штепсельная | |
| 14 | 2***1 | Прокладка | |
| 15 | 2***9 | Шайба 3 | |
| 16 | 2***9 | Гайка М3 | |
| 17 | П***1 | Блок предохранителей для десяти плавких вставок | |
| 18 | П***А | Вставка плавкая 8А | |
| 19 | П***А | Вставка плавкая 16А |
