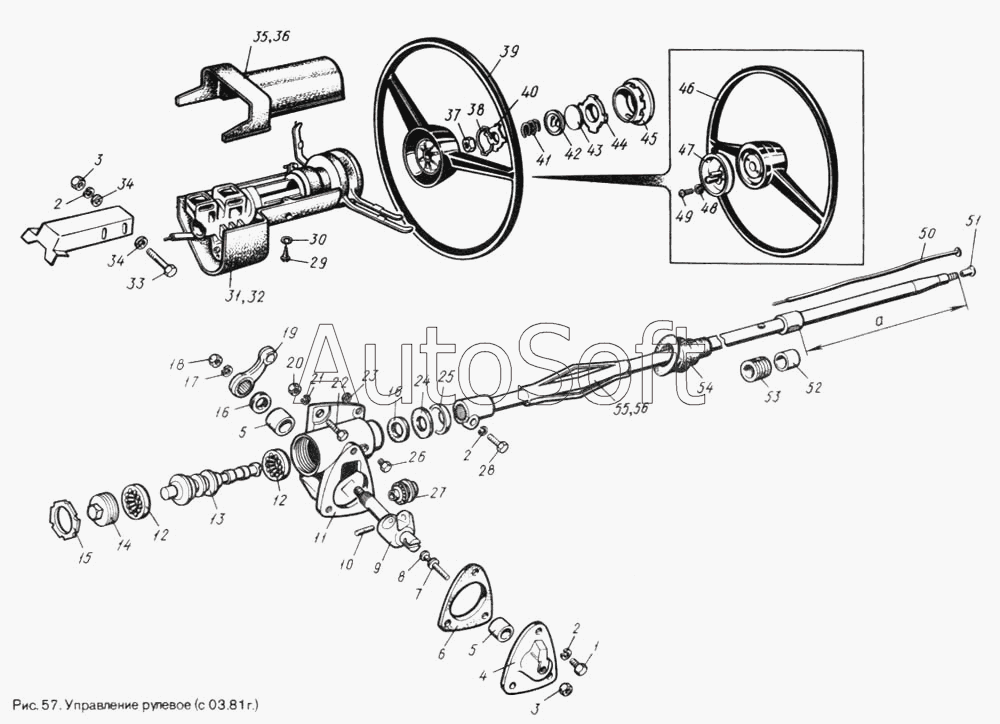

Каталог запасных частей к технике: ЛуАЗ 969М. Управление рулевое (с 03.81 г.)
31
39
38
37
36
35
34
34
33
32
40
30
29
28
27
26
25
24
48
56
55
54
53
52
51
50
49
23
47
46
45
44
43
42
41
6
5
5
4
3
3
2
2
2
1
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45 9961 9520 | 4***0 | Шайба 10 регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 3) | |
| 965-3401061 | 9***1 | Вал сошки в сборе | |
| 965-3401065-В | 9***В | Вал сошки в сборе | |
| 966-3402014 | 9***4 | Колесо рулевого управления со сбрасывателем в сборе (устанавливалось по 01.88 г.) | |
| 966В-3402032 | 9***2 | Кнопка звукового сигнала в сборе | |
| 968М-3402013 | 9***3 | Колесо рулевого управления с кнопкой звукового сигнала в сборе (установка на автомобиль производится с 01.88 г.)(для модели 969М - применяется для ремонта) | |
| 969М-3400014-10 | 9***0 | Управление рулевое в сборе без рулевого колеса, опоры и сошки (установка на автомобиль производилась с 03.81 г. по 01.88 г.) | |
| 969М-3400016 | 9***6 | Механизм рулевой в сборе | |
| 969М-3401012 | 9***2 | Картер с втулкой в сборе | |
| 969М-3401080 | 9***0 | Крышка картера с втулкой в сборе | |
| 969МЭ-3400014 | 9***4 | Управление рулевое в сборе без рулевого колеса, опоры и сошки (установка на автомобиль производится с 01.88 г.) | |
| 1 | 4***2 | Болт М8-6gх20 | |
| 2 | 4***6 | Шайба 8Л | |
| 3 | 4***5 | Гайка М8-6Н | |
| 4 | 9***1 | Крышка картера рулевого управления | |
| 5 | 9***6 | Втулка вала сошки | |
| 6 | 9***4 | Прокладка | |
| 7 | 9***5 | Шайба опорная регулировочного винта | |
| 8 | 4***7 | Винт регулировочный М8х40 | |
| 9 | 9***2 | Вал сошки рулевого управления | |
| 10 | 9***3 | Ось ролика | |
| 11 | 9***5 | Картер | |
| 12 | 4***0 | Подшипник 977906К1 | |
| 13 | 9***0 | Червяк рулевого управления | |
| 14 | 9***1 | Пробка регулировочная подшипников червяка | |
| 15 | 9***9 | Гайка стопорная | |
| 16 | 9***0 | Манжета 23х35х6 с пружиной | |
| 17 | 4***1 | Шайба 18Л | |
| 18 | 4***6 | Гайка М18х1,5-6Н | |
| 19 | 9***1 | Сошка рулевого управления | |
| 20 | 4***7 | Гайка М10-6Н | |
| 21 | 4***7 | Шайба 10 | |
| 22 | 4***3 | Болт М10-6gх35 | |
| 23 | 4***1 | Шайба 10 регулировочная толщиной 0,8 мм (кол-во деталей от 0 до 3) | |
| 24 | 9***8 | Уплотнитель | |
| 25 | 9***0 | Кольцо уплотнителя | |
| 26 | 4***1 | Пробка КГ 1/8" | |
| 27 | 4***3 | Ролик вала сошки рулевого управления (776800Х) | |
| 28 | 4***8 | Болт М8х1-6gх25 | |
| 29 | 4***7 | Винт 4х16 | |
| 30 | 4***3 | Шайба 4 | |
| 31 | 9***6 | Опора вала рулевого управления в сборе (с 01.88 г. устанавливается с переключателями 124.3709) | |
| 32 | 9***0 | Опора вала рулевого управления в сборе2 | |
| 33 | 4***8 | Болт М8-6gх60 | |
| 34 | 4***6 | Шайба 8 | |
| 35 | 9***8 | Кожух верхний (с 01.88 г. устанавливается с переключателями 124.3709) | |
| 36 | 9***8 | Кожух верхний (с 03.81 г. до 01.88 г. установка производилась с переключателями П155 и П156) | |
| 37 | 4***2 | Гайка М14х1,5-6Н | |
| 38 | 9***8 | Кольцо стопорное | |
| 39 | 9***5 | Колесо рулевого управления в сборе (с 01.88 г. устанавливается с переключателями 124.3709) | |
| 40 | 9***0 | Крышка опорная кнопки звукового сигнала | |
| 41 | 9***0 | Пружина | |
| 42 | 9***8 | Кольцо контактное кнопки звукового сигнала | |
| 43 | 9***6 | Прокладка | |
| 44 | 9***4 | Кнопка звукового сигнала | |
| 45 | 9***8 | Оправа кнопки звукового сигнала | |
| 46 | 9***1 | Колесо рулевого управления в сборе | |
| 47 | 9***5 | Удлинитель ступицы со сбрасывателем в сборе (с 03.81 г. по 01.88 г.) | |
| 48 | 4***4 | Шайба 5Л | |
| 49 | 4***9 | Винт М5-6gх10 | |
| 50 | 9***Б | Чашка контактная кнопки сигнала с проводом в сборе | |
| 51 | 9***Б | Втулка изоляционная | |
| 52 | 9***6 | Втулка контактная | |
| 53 | 9***1 | Втулка изоляционная | |
| 54 | 9***6 | Уплотнитель вала | |
| 55 | 9***6 | Вал рулевого управления в сборе (а=251 мм)(установка на автомобиль производится с 01.88 г.) | |
| 56 | 9***1 | Вал рулевого управления в сборе (а=241 мм)(установка на автомобиль производилась с 03.81 г. по 01.88 г.) |
