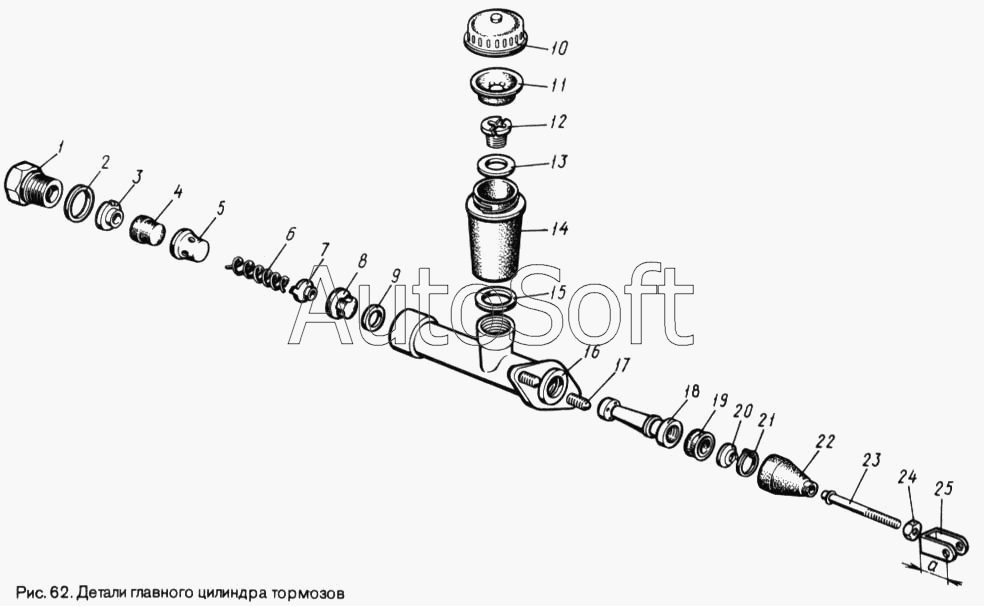

Каталог запасных частей к технике: ЛуАЗ 969М. Детали главного цилиндра тормозов
12
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-3505020 | 4***0 | Клапан в сборе | |
| 403-3505028 | 4***8 | Поршень в сборе | |
| 403-3505031 | 4***1 | Пружина в сборе | |
| 1 | 4***7 | Штуцер | |
| 2 | 4***1 | Прокладка штуцера | |
| 3 | 4***2 | Кольцо упорное | |
| 4 | 4***А | Клапан | |
| 5 | 4***6 | Обойма клапана | |
| 6 | 4***2 | Пружина поршня возвратная | |
| 7 | 4***7 | Держатель возвратной пружины | |
| 8 | 4***5 | Манжета поршня внутренняя | |
| 9 | 4***0 | Клапан поршня | |
| 10 | 4***0 | Крышка бачка | |
| 11 | 4***9 | Отражатель крышки | |
| 12 | 4***0 | Штуцер бачка | |
| 13 | 4***1 | Кольцо опорное штуцера | |
| 14 | 4***Б | Корпус бачка | |
| 15 | 4***А | Прокладка | |
| 16 | 4***5 | Корпус цилиндра | |
| 17 | 4***9 | Шпилька М8х1х18 | |
| 18 | 4***9 | Поршень главного цилиндра | |
| 19 | 4***3 | Манжета поршня наружная | |
| 20 | 4***Б | Шайба упорная | |
| 21 | 4***8 | Кольцо стопорное | |
| 22 | 4***5 | Колпак защитный | |
| 23 | 4***2 | Толкатель поршня | |
| 24 | 4***5 | Гайка М8-6Н | |
| 25 | 4***0 | Вилка толкателя (а=49,5 мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
