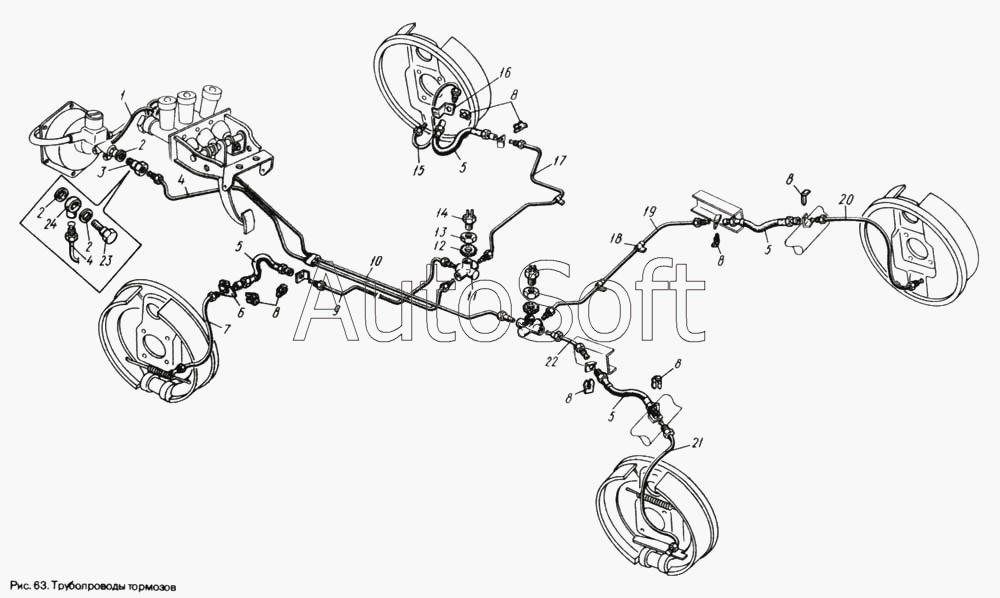

Каталог запасных частей к технике: ЛуАЗ 969М. Трубопроводы тормозов
9
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
8
8
8
8
8
8
7
6
5
5
5
5
4
4
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-3506044-10 | 9***0 | Трубка от соединителя к правому переднему тормозу в сборе (устанавливалась по 10.92 г.) | |
| 969-3506078 | 9***8 | Трубка от соединителя к левому заднему тормозу в сборе (устанавливалась по 10.92 г.) | |
| 969-3506080-10 | 9***0 | Трубка от соединителя к правому заднему тормозу в сборе (устанавливалась по 10.92 г.) | |
| 969-3506084 | 9***4 | Трубка от главного цилиндра задних тормозов к соединителю в сборе (устанавливалась по 10.92 г.) | |
| 969-3506084 | 9***4 | Трубка от главного цилиндра задних тормозов к соединителю в сборе (устанавливалась по 10.92 г.) | |
| 969М-3506056 | 9***6 | Шланг гибкий со скобами крепления | |
| 969М-3506070 | 9***0 | Трубка от гидровакуумного усилителя к соединителю в сборе (устанавливалась по 10.92 г.) | |
| 1 | 9***2 | Трубка от гидровакуумного усилителя к главному тормозному цилиндру передних тормозов в сборе | |
| 2 | 4***8 | Шайба 12 уплотнительная (с 01.91 г.- 1 шт.) | |
| 3 | 9***0 | Штуцер (с 01.91 г.) | |
| 4 | 9***0 | Трубка от гидровакуумного усилителя к соединителю в сборе (устанавливается с 10.92 г.) | |
| 5 | 9***0 | Шланг гибкий тормозов в сборе (устанавливается на автомобиль с 02.80 г., ранее применялся шланг 969М-3506058) | |
| 6 | 9***0 | Кронштейн крепления гибкого шланга тормозов левый | |
| 7 | 9***5 | Трубка передних тормозов левая в сборе | |
| 8 | 2***3 | Скобка крепления гибкого шланга тормозов (с 02.80 г.) | |
| 8 | 9***3 | Скобка крепления гибкого шланга тормозов (с 02.80 г.) | |
| 9 | 9***8 | Трубка от соединителя к левому переднему тормозу в сборе (устанавливается с 10.92 г.) | |
| 10 | 9***4 | Трубка от главного цилиндра задних тормозов к соединителю в сборе (устанавливается с 10.92 г.) | |
| 11 | 9***9 | Соединитель центральный трубопроводов тормозов | |
| 12 | 4***9 | Шайба 16 | |
| 13 | 4***4 | Гайка М16х1,5-6Н | |
| 14 | 4***1 | Выключатель ВК12-Б (системы аварийной сигнализации тормозов) | |
| 15 | 9***4 | Трубка передних тормозов правая в сборе | |
| 16 | 9***0 | Кронштейн крепления гибкого шланга правый | |
| 17 | 9***4 | Трубка от соединителя к правому переднему тормозу в сборе (устанавливается с 10.92 г.) | |
| 18 | 9***8 | Прокладка скобы крепления бензопровода (трубка 5С, 6,3х2 ГОСТ 5496-78, L=15 мм) | |
| 19 | 9***0 | Трубка от соединителя к правому заднему тормозу в сборе (устанавливается с 10.92 г.) | |
| 20 | 9***Б | Трубка к задним тормозам правая в сборе | |
| 21 | 9***Б | Трубка к задним тормозам левая в сборе | |
| 22 | 9***8 | Трубка от соединителя к левому заднему тормозу в сборе (устанавливается с 10.92 г.) | |
| 23 | 9***2 | Болт (по 01.91 г.) | |
| 24 | 9***1 | Муфта центральная (по 01.91 г.) |
