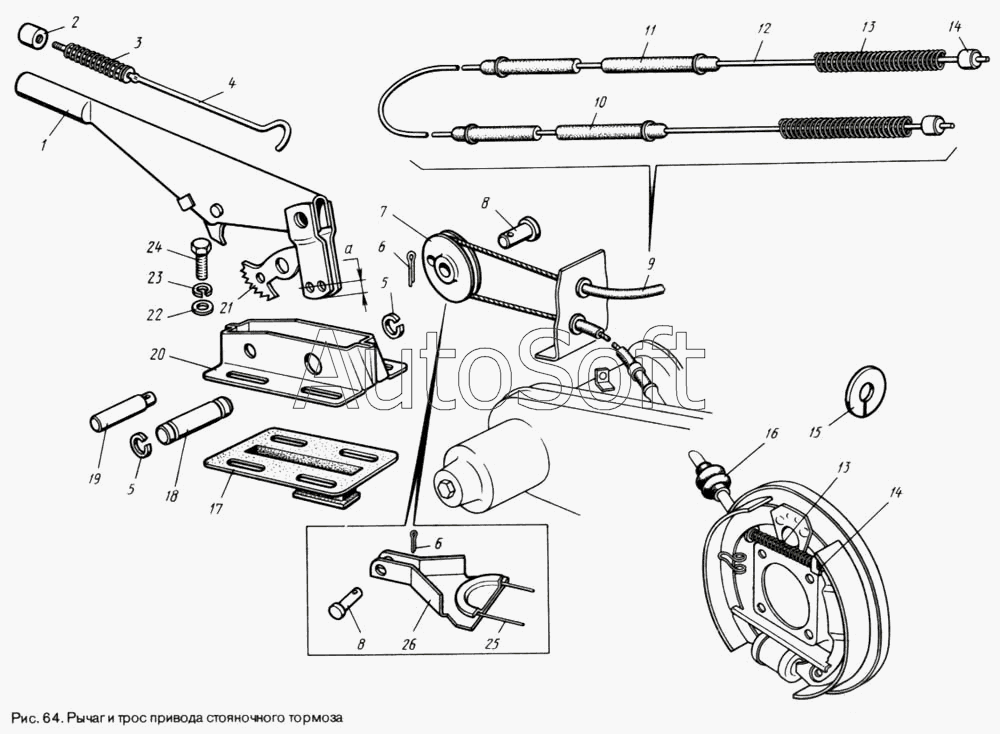

Каталог запасных частей к технике: ЛуАЗ 969М. Рычаг и трос стояночного тормоза
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968М-3508015 | 9***5 | Рычаг ручного привода тормоза в сборе (на автомобилях ЛуАЗ устанавливается с предварительной доработкой - обрезкой снизу пластин обоймы под ролик до размера а=12+/-0,5 мм)(применяется для ремонта) | |
| 969М-3508015 | 9***5 | Рычаг в сборе | |
| 1 | 9***7 | Рычаг в сборе | |
| 2 | 9***8 | Кнопка рычага | |
| 3 | 9***Б | Пружина | |
| 4 | 9***9 | Стержень кнопки рычага | |
| 5 | 9***7 | Кольцо стопорное | |
| 6 | 4***8 | Шплинт 3,2х12 | |
| 7 | 9***4 | Ролик (с 10.92 г.) | |
| 8 | 4***3 | Палец 8х20 | |
| 9 | 9***0 | Трос в сборе (с 10.92 г.) | |
| 10 | 9***9 | Оболочка троса в сборе левая длиной 765 мм | |
| 11 | 9***8 | Оболочка троса в сборе правая длиной 820 мм | |
| 12 | 9***2 | Канат 3,1-Г-В-Н-1960 ГОСТ 3067-74 длиной 2835 мм | |
| 13 | 9***7 | Пружина троса | |
| 14 | 9***7 | Наконечник | |
| 15 | 9***5 | Шайба упорная пружины троса | |
| 16 | 9***7 | Чехол защитный | |
| 17 | 9***1 | Чехол рычага | |
| 18 | 9***5 | Ось | |
| 19 | 9***1 | Ось сектора рычага | |
| 20 | 9***5 | Кронштейн крепления рычага | |
| 21 | 9***5 | Сектор | |
| 22 | 4***6 | Шайба 8 | |
| 23 | 4***6 | Шайба 8Л | |
| 24 | 4***2 | Болт М8-6gх20 | |
| 25 | 9***0 | Трос ручного привода тормоза в сборе (устанавливается только в комплекте с деталью 969-3508214, с тросом 969М-3508120 невзаимозаменяем) | |
| 26 | 9***4 | Кронштейн-уравнитель троса в сборе (по 10.92 г.) |
