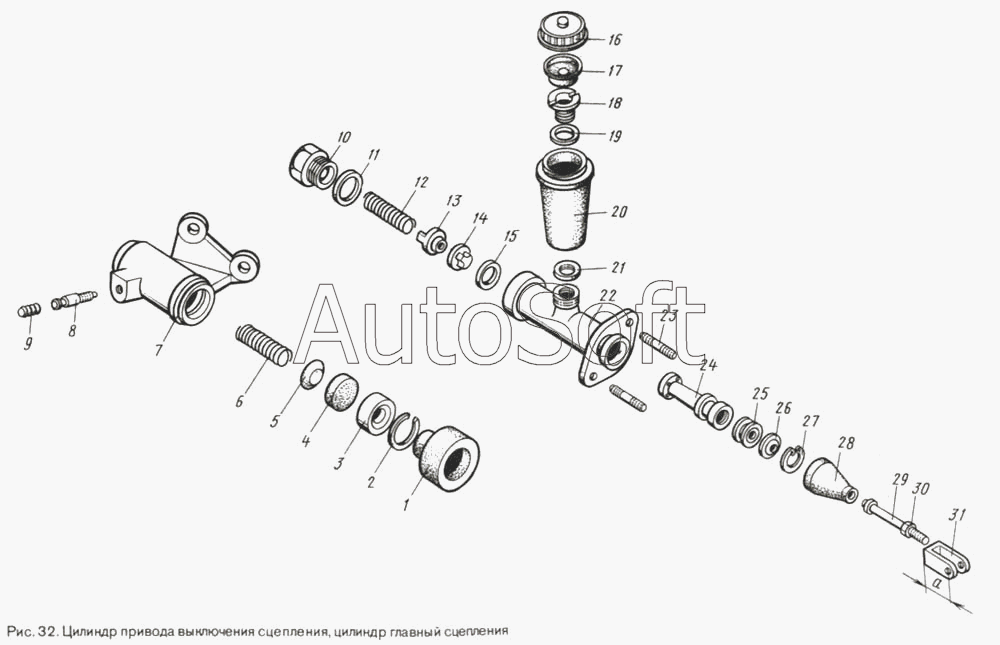

Каталог запасных частей к технике: ЛуАЗ 969М. Цилиндр привода выключения сцепления, цилиндр главный сцепления
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
30
31
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-3505028 | 4***8 | Поршень в сборе | |
| 403-3505031 | 4***1 | Пружина в сборе | |
| 1 | 9***9 | Колпак защитный цилиндра | |
| 2 | 9***8 | Кольцо стопорное | |
| 3 | 9***4 | Поршень | |
| 4 | 9***6 | Манжета поршня цилиндра | |
| 5 | 9***А | Грибок распорный | |
| 6 | 9***А | Пружина | |
| 7 | 9***А | Цилиндр | |
| 8 | 9***4 | Клапан | |
| 9 | 4***5 | Колпачок клапана предохранительный | |
| 10 | 4***7 | Штуцер главного цилиндра | |
| 11 | 4***1 | Прокладка штуцера | |
| 12 | 4***2 | Пружина поршня возвратная | |
| 13 | 4***7 | Держатель возвратной пружины | |
| 14 | 4***5 | Манжета поршня внутренняя | |
| 15 | 4***0 | Клапан поршня | |
| 16 | 4***0 | Крышка бачка | |
| 17 | 4***9 | Отражатель крышки | |
| 18 | 4***0 | Штуцер бачка | |
| 19 | 4***1 | Кольцо опорное штуцера | |
| 20 | 4***Б | Корпус бачка | |
| 21 | 4***1 | Прокладка штуцера | |
| 22 | 4***5 | Корпус главного цилиндра | |
| 23 | 4***9 | Шпилька М8х1х18 | |
| 24 | 4***9 | Поршень главного цилиндра | |
| 25 | 4***3 | Манжета поршня наружная | |
| 26 | 4***Б | Шайба поршня упорная | |
| 27 | 4***8 | Кольцо стопорное | |
| 28 | 4***5 | Колпак защитный | |
| 29 | 4***2 | Толкатель поршня | |
| 30 | 4***5 | Гайка М8-6Н | |
| 31 | 4***4 | Вилка толкателя (а=28,5 мм) |
