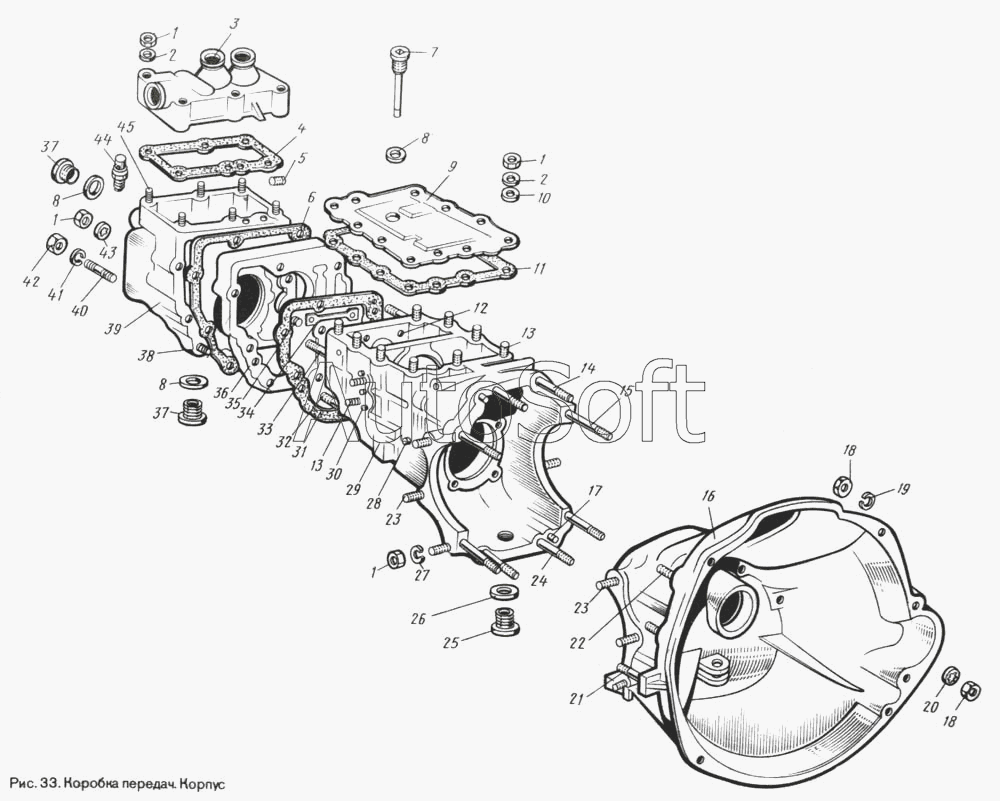

Каталог запасных частей к технике: ЛуАЗ 969М. Корпус коробки передач
33
20
21
22
23
23
24
25
26
27
28
29
30
31
32
19
34
35
36
37
37
38
39
40
41
42
43
44
45
6
1
1
1
1
2
2
3
4
5
7
8
8
8
9
10
11
12
13
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-1701012-Б | 9***Б | Картер коробки передач со шпильками в сборе | |
| 969-1703080 | 9***0 | Корпус управления переключением передач в сборе | |
| 969-1721012 | 9***2 | Картер понижающей передачи в сборе | |
| 969-1721014 | 9***4 | Картер понижающей передачи со шпильками в сборе | |
| 969-1721025 | 9***5 | Пластина переходная в сборе | |
| 969А-1700010 | 9***0 | Коробка передач в сборе | |
| 969А-1701007 | 9***7 | Картер коробки передач с картером сцепления и шпильками в сборе (ось вилки выключения сцепления устанавливается в расточки картера на втулках с 02.81 г.) | |
| 969А-1701008-01 | 9***1 | Картер коробки передач с картером сцепления в сборе (применяется для ремонта)(ось вилки выключения сцепления устанавливается в расточки картера на втулках с 02.81 г.) | |
| 969А-1701009-10 | 9***0 | Картер коробки передач с картером сцепления в сборе (ось вилки выключения сцепления устанавливается в расточки картера на втулках с 02.81 г.) | |
| 1 | 4***6 | Гайка М8х1-6Н | |
| 2 | 2***6 | Шайба 8 стопорная | |
| 3 | 9***2 | Корпус управления переключением передач | |
| 4 | 9***А | Прокладка | |
| 5 | 4***2 | Пробка КГ 1/4" | |
| 6 | 9***7 | Прокладка картера понижающей передачи | |
| 7 | 9***0 | Указатель уровня масла с маслозаливной пробкой в сборе | |
| 8 | 9***6 | Прокладка пробки маслоспускного отверстия | |
| 9 | 9***2 | Крышка верхняя картера коробки передач в сборе | |
| 10 | 4***6 | Шайба 8 | |
| 11 | 9***2 | Прокладка | |
| 12 | 6***1 | Шпилька М8х1х58 | |
| 13 | 9***0 | Шпилька М8х1х14 | |
| 14 | 4***3 | Шпилька М10х1х55 | |
| 15 | 4***7 | Шпилька М10х1х92 | |
| 16 | 9***0 | Картер сцепления (ось вилки выключения сцепления устанавливается в расточки картера на втулках с 02.81 г.) | |
| 17 | 9***2 | Штифт установочный | |
| 18 | 4***2 | Гайка М10х1-6Н | |
| 19 | 4***7 | Шайба 10Л | |
| 20 | 2***7 | Шайба 10 стопорная | |
| 21 | 4***8 | Шпилька М8х1-4hх25 | |
| 22 | 9***9 | Шпилька М8х1х18 | |
| 23 | 4***3 | Шпилька М8х1-4hх22 | |
| 24 | 4***7 | Шпилька М10х1-4hх65 | |
| 25 | 9***0 | Пробка маслоспускного отверстия с магнитом в сборе | |
| 26 | 9***5 | Прокладка пробки маслоспускного отверстия | |
| 27 | 4***6 | Шайба 8Т | |
| 28 | 9***4 | Заглушка диаметр 8 | |
| 29 | 9***Б | Картер коробки передач | |
| 30 | 9***Б | Втулка фиксаторов штоков переключения передач | |
| 31 | 9***А | Прокладка переходной пластины | |
| 32 | 4***1 | Шпилька М8х1х100 | |
| 33 | 4***8 | Шпилька М8х1-4hх72 | |
| 34 | 9***2 | Планка стопорная | |
| 35 | 4***4 | Шпилька М8х1-4hх30 | |
| 36 | 9***0 | Пластина переходная | |
| 37 | 9***5 | Пробка маслоспускного отверстия | |
| 38 | 4***7 | Шпилька М8х1х50 | |
| 39 | 9***5 | Картер понижающей передачи | |
| 40 | 4***8 | Шпилька М12х1,25х32 | |
| 41 | 4***8 | Шайба 12 ОТ | |
| 42 | 4***0 | Гайка М12х1,25-6Н | |
| 43 | 4***6 | Шайба 8Л | |
| 44 | 9***0 | Сапун в сборе | |
| 45 | 9***4 | Шпилька М8х1х40 |
