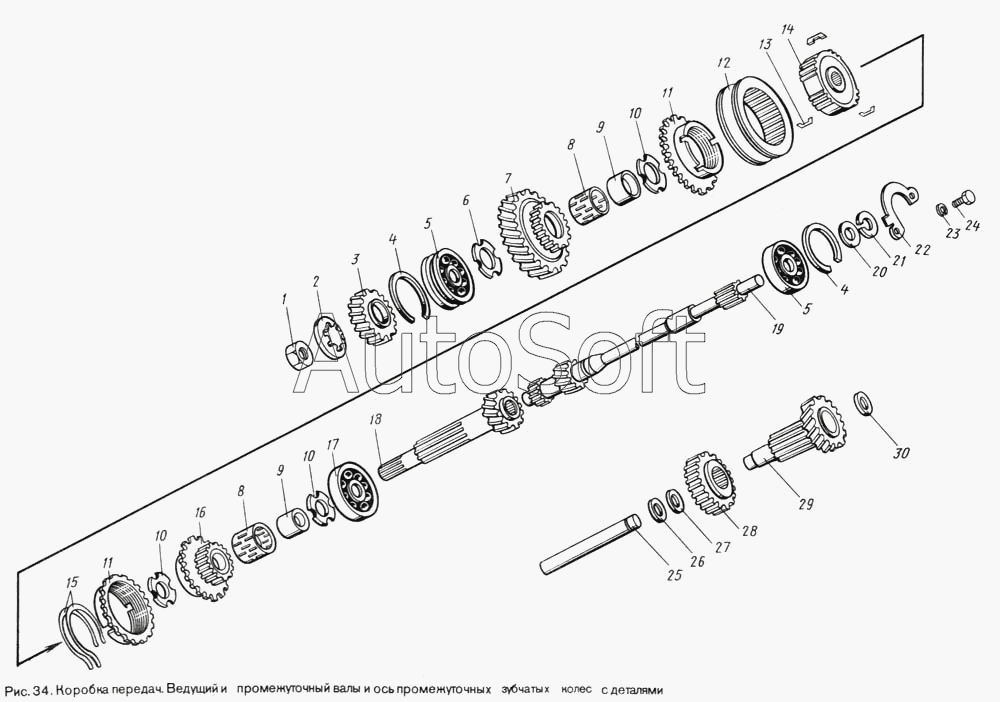

Каталог запасных частей к технике: ЛуАЗ 969М. Ведущий и промежуточный валы и ось промежуточных зубчатых колес с деталями
23
15
16
17
18
19
20
21
22
14
24
25
26
27
28
29
30
13
12
11
11
10
10
10
9
9
8
8
7
6
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 965-1701027 | 9***7 | Подшипник промежуточного вала задний в сборе | |
| 968-1701025-А2 | 9***2 | Вал ведущий коробки передач в сборе | |
| 968-1701151 | 9***1 | Муфта синхронизатора третьей и четвертой передач в сборе | |
| 1 | 9***8 | Гайка крепления валов коробки передач | |
| 2 | 4***5 | Подшипник 50305 | |
| 2 | 9***8 | Шайба-отгибная | |
| 3 | 9***0 | Шестерня ведущая понижающей передачи | |
| 4 | 9***8 | Кольцо упорное | |
| 6 | 9***А | Шайба упорная | |
| 7 | 9***Б | Шестерня четвертой передачи | |
| 8 | 4***8 | Подшипник 664907Е | |
| 9 | 9***2 | Втулка распорная зубчатых колес | |
| 10 | 9***А | Шайба упорная зубчатых колес | |
| 11 | 9***4 | Кольцо блокирующее синхронизатора | |
| 12 | 9***6 | Муфта синхронизатора третьей и четвертой передач | |
| 13 | 9***Б | Сухарь синхронизатора | |
| 14 | 9***5 | Ступица муфты включения передач | |
| 15 | 9***Б | Пружина синхронизатора | |
| 16 | 9***Б | Шестерня третьей передачи | |
| 17 | 4***6 | Подшипник 92206Д1 | |
| 18 | 9***Б | Вал промежуточный коробки передач | |
| 19 | 9***А | Вал ведущий | |
| 20 | 9***3 | Шайба упорная | |
| 21 | 9***4 | Кольцо упорное | |
| 22 | 9***1 | Крышка заднего подшипника ведущего вала | |
| 23 | 4***6 | Шайба 8Т | |
| 24 | 4***3 | Болт М8-6gх22 | |
| 25 | 9***2 | Ось вала промежуточных зубчатых колес заднего хода | |
| 26 | 9***5 | Шайба упорная толщиной 0,5 мм (кол-во деталей от 0 до 3) | |
| 27 | 9***6 | Шайба упорная толщиной 1,5 мм (кол-во деталей от 0 до 3) | |
| 28 | 9***9 | Шестерня промежуточная заднего хода | |
| 29 | 9***1 | Зубчатое колесо промежуточное ведомое заднего хода с валом промежуточных зубчатых колес в сборе | |
| 30 | 9***3 | Шайба опорная |
