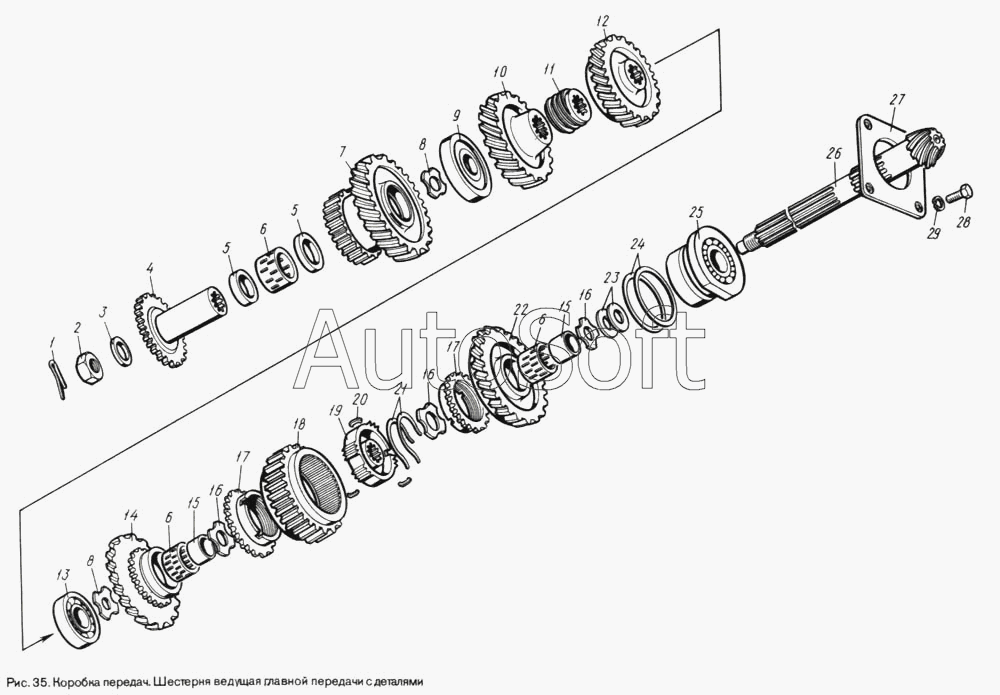

Каталог запасных частей к технике: ЛуАЗ 969М. Шестерня ведущая главной передачи с деталями
1
2
3
4
5
5
6
6
6
7
8
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968-1701138 | 9***8 | Зубчатое колесо заднего хода ведомое в сборе | |
| 968-2402032 | 9***2 | Прокладка регулировочная толщиной 0,08 мм (кол-во деталей от 0 до 2) | |
| 968-2402033 | 9***3 | Прокладка регулировочная толщиной 0,10 мм (кол-во деталей от 0 до 2) | |
| 968-2402035 | 9***5 | Прокладка регулировочная толщиной 0,25 мм (кол-во деталей от 0 до 2) | |
| 968-2402036 | 9***6 | Прокладка регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 2) | |
| 969-2302014-Б | 9***Б | Шестерня главной передачи переднего моста в сборе | |
| 1 | 4***0 | Шплинт 4х40 | |
| 2 | 4***8 | Гайка М20х1,5-6Н (с 06.91 г. не устанавливается: устанавливается 968-1701078 Гайка крепления шестерни главной передачи) | |
| 3 | 9***8 | Шайба упорная (с 06.91 г. не устанавливается: устанавливается 968-2402058 Шайба замковая гайки) | |
| 4 | 9***5 | Венец включения заднего моста | |
| 5 | 9***5 | Проставочное кольцо | |
| 6 | 4***8 | Подшипник 664907Е | |
| 7 | 9***3 | Блок зубчатых колес понижающей передачи | |
| 8 | 9***А | Шайба упорная | |
| 9 | 4***9 | Подшипник 92305К ГОСТ 8328-75 | |
| 10 | 9***Б | Зубчатое колесо четвертой передачи ведомое | |
| 11 | 9***3 | Шестерня привода спидометра | |
| 12 | 9***Б | Зубчатое колесо третьей передачи ведомое | |
| 13 | 4***3 | Подшипник 305 ГОСТ 8338-75 | |
| 14 | 9***6 | Зубчатое колесо второй передачи ведомое в сборе | |
| 15 | 9***2 | Втулка распорная зубчатых колес | |
| 16 | 9***А | Шайба упорная зубчатых колес | |
| 17 | 9***4 | Кольцо блокирующее синхронизатора | |
| 18 | 9***0 | Зубчатое колесо заднего хода ведомое | |
| 19 | 9***5 | Ступица муфты включения передач | |
| 20 | 9***Б | Сухарь синхронизатора | |
| 21 | 9***Б | Пружина синхронизатора | |
| 22 | 9***1 | Зубчатое колесо первой передачи ведомое в сборе | |
| 23 | 9***8 | Прокладка регулировочная переднего подшипника главной передачи (кол-во деталей от 1 до 5) | |
| 24 | 9***1 | Прокладка регулировочная толщиной 0,05 мм (кол-во деталей от 0 до 2) | |
| 25 | 4***3 | Подшипник передний 697306КУ | |
| 26 | 9***Б | Шестерня главной передачи | |
| 27 | 9***Б | Крышка переднего подшипника | |
| 28 | 4***9 | Болт М1 0-6gх25 | |
| 29 | 4***7 | Шайба 10Л |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
