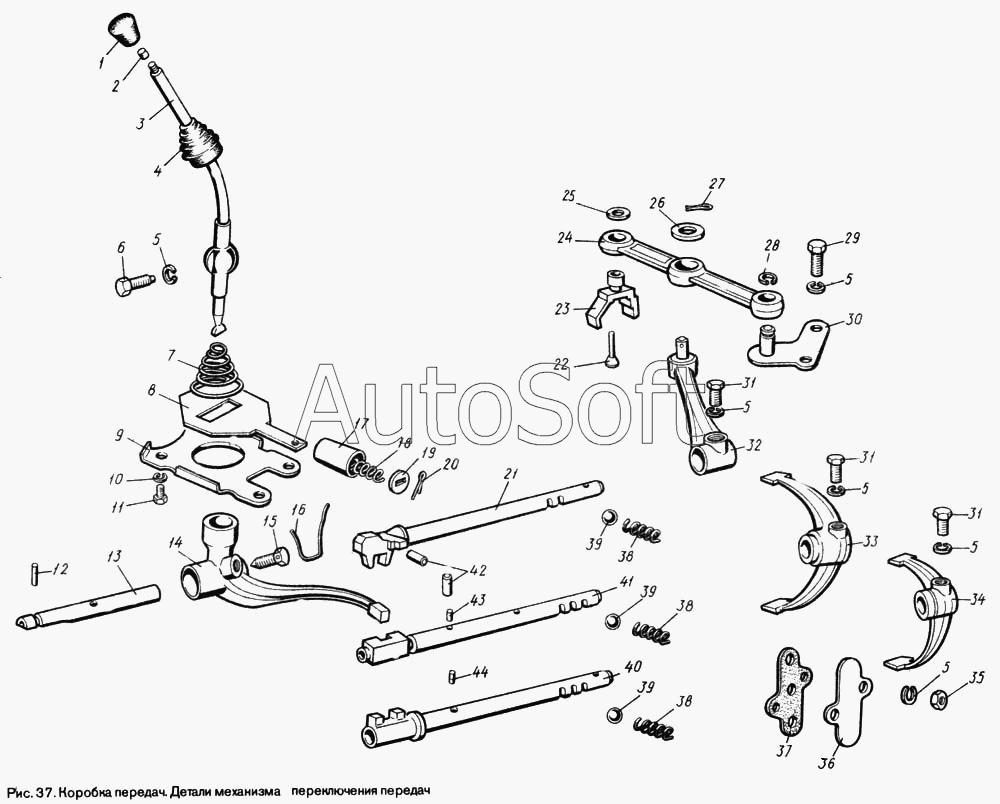

Каталог запасных частей к технике: ЛуАЗ 969М. Детали механизма переключения передач
34
23
24
25
26
27
28
29
30
31
31
31
32
33
22
35
36
37
38
38
38
39
39
39
40
41
42
43
44
10
1
2
3
4
5
5
5
5
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968-1702047 | 9***7 | Рычаг включения заднего хода с вилкой и кронштейном в сборе | |
| 968-1702048 | 9***8 | Рычаг включения заднего хода с вилкой в сборе | |
| 969-1703190 | 9***0 | Пластина рычага переключения передач верхняя в сборе | |
| 1 | 9***8 | Рукоятка рычага переключения передач | |
| 2 | 9***6 | Втулка рукоятки распорная (трубка 3,31 ТВ-40, 7 ГОСТ 19034-82, L=8 мм) | |
| 3 | 9***А | Рычаг переключения передач в сборе | |
| 4 | 9***А | Чехол ползуна переключения передач | |
| 5 | 4***6 | Шайба 8Т | |
| 6 | 9***4 | Болт рычага переключения передач | |
| 7 | 9***8 | Пружина рычага переключения передач | |
| 8 | 9***4 | Пластина рычага переключения передач | |
| 9 | 9***8 | Пластина рычагов | |
| 10 | 4***5 | Шайба 6Т | |
| 11 | 4***4 | Болт М6-6gх16 | |
| 12 | 9***2 | Замок | |
| 13 | 9***8 | Шток | |
| 14 | 9***А | Ползун переключения передач | |
| 15 | 9***Б | Болт крепления ползуна | |
| 16 | 4***9 | Шплинт 1,2х200 | |
| 17 | 9***6 | Стакан пружины заднего хода | |
| 18 | 9***А | Пружина заднего хода | |
| 19 | 9***3 | Шайба | |
| 20 | 4***8 | Шплинт 3,2х12 | |
| 21 | 9***5 | Шток включения заднего хода | |
| 22 | 4***1 | Заклепки 3х20 | |
| 23 | 9***0 | Вилка включения заднего хода | |
| 24 | 9***9 | Рычаг включения заднего хода | |
| 25 | 9***3 | Шайба опорная | |
| 26 | 9***4 | Шайба поводка рычага включения заднего хода | |
| 27 | 4***3 | Шплинт 2,5х16 | |
| 28 | 9***6 | Кольцо стопорное оси ведомого зубчатого колеса | |
| 29 | 4***0 | Болт М8-6gх16 | |
| 30 | 9***6 | Кронштейн механизма включения заднего хода в сборе | |
| 31 | 4***2 | Болт М8х1-6gх18 | |
| 32 | 9***0 | Поводок рычага включения заднего моста | |
| 33 | 9***0 | Вилка переключения третьей и четвертой передач | |
| 34 | 9***0 | Вилка переключения первой и второй передач | |
| 35 | 4***6 | Гайка М8х1-6Н | |
| 36 | 9***2 | Крышка фиксаторов штоков | |
| 37 | 9***0 | Прокладка крышки | |
| 38 | 2***6 | Пружина фиксаторов штоков переключения передач | |
| 39 | 4***1 | Шарик 7,938 100 ГОСТ 3722-81 | |
| 39 | 9***7 | Шарик 7,938 100 ГОСТ 3722-81 | |
| 40 | 9***0 | Шток вилки переключения первой и второй передач | |
| 41 | 9***0 | Шток вилки переключения третьей и четвертой передач | |
| 42 | 9***7 | Замок верхних штоков переключения передач (является толкателем выключателя света заднего хода у головки штока 969А-1702075) | |
| 43 | 9***9 | Толкатель замков штоков | |
| 44 | 9***8 | Замок нижний штоков переключения передач |
