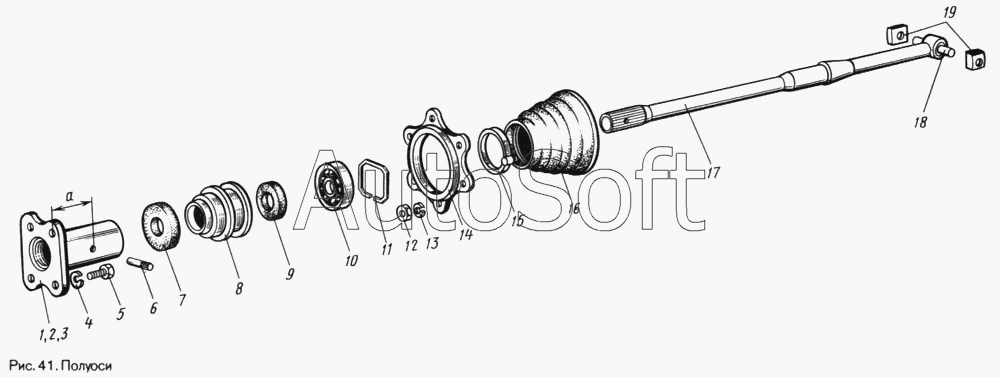

Каталог запасных частей к технике: ЛуАЗ 969М. Полуоси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3101023-Б | 2***Б | Манжета 32х44х10 с пружиной в сборе (под данную манжету на полуось устанавливалась втулка, компенсирующая разность в размерах полуоси и манжеты) (с 06.78 г. по 06.81 г.) (применяется для ремонта) | |
| 46 1212 1626 | 4***6 | Подшипник 6-205К ГОСТ 8338-75 (по 01.85 г.) (применяется для ремонта) | |
| 966-2403100 | 9***0 | Манжета 26х38х7 с пружиной в сборе (по 06.78 г.) (применяется для ремонта) | |
| 969-2303069-20 | 9***0 | Полуось с пальцем в сборе (применяется для ремонта) | |
| 969-2303075 | 9***5 | Фланец передней полуоси (применяется для ремонта) | |
| 969-2403075 | 9***5 | Фланец задней левой полуоси (применяется для ремонта) | |
| 969-2403076 | 9***6 | Фланец задней правой полуоси (применяется для ремонта) | |
| 969М-2303066-01 | 9***1 | Полуось с фланцем и защитным чехлом передняя в сборе | |
| 969М-2303069 | 9***9 | Полуось с пальцем в сборе (устанавливается с 01.87 г., ранее применялась полуось 969-2303069-20) | |
| 969М-2303097 | 9***7 | Корпус подшипника полуоси в сборе | |
| 969М-2403066-01 | 9***1 | Полуось с фланцем и защитным чехлом задняя правая в сборе | |
| 969М-2403067-01 | 9***1 | Полуось с фланцем и защитным чехлом задняя левая в сборе | |
| 1 | 9***5 | Фланец передней полуоси (а=53 мм):969М-2303075:Фланец передней полуоси (а=53 мм)(устанавливается с 01.87 г., ранее применялась деталь 969-2303075) | |
| 2 | 9***5 | Фланец задней левой полуоси (а= 19 мм)(устанавливается с 01.87 г., ранее применялась деталь 969-2403075) | |
| 3 | 9***6 | Фланец задней правой полуоси (а=41 мм)(устанавливается с 01.87 г., ранее применялась деталь 969-2303076) | |
| 4 | 4***7 | Шайба 10 | |
| 5 | 4***1 | Болт М10х1-6gх20 | |
| 6 | 4***1 | Штифт 5х36 ОСТ 37.001.116-75 | |
| 7 | 9***0 | Кольцо грязезащитное | |
| 8 | 9***0 | Корпус подшипника полуоси | |
| 9 | 9***0 | Манжета 2,2-25х42-1 ГОСТ 8752-79 (с 06.81 г.) | |
| 10 | 4***7 | Подшипник 6-105 ГОСТ 8338-75 (с 01.85 г.) | |
| 11 | 9***4 | Кольцо стопорное | |
| 12 | 4***6 | Гайка М8х1-6Н | |
| 13 | 4***6 | Шайба 8Т | |
| 14 | 9***6 | Крышка крепления защитного чехла дифференциала | |
| 15 | 9***4 | Хомут защитного чехла в сборе | |
| 16 | 9***1 | Чехол защитный дифференциала | |
| 17 | 9***0 | Полуось | |
| 18 | 9***2 | Палец | |
| 19 | 9***3 | Сухарь |
