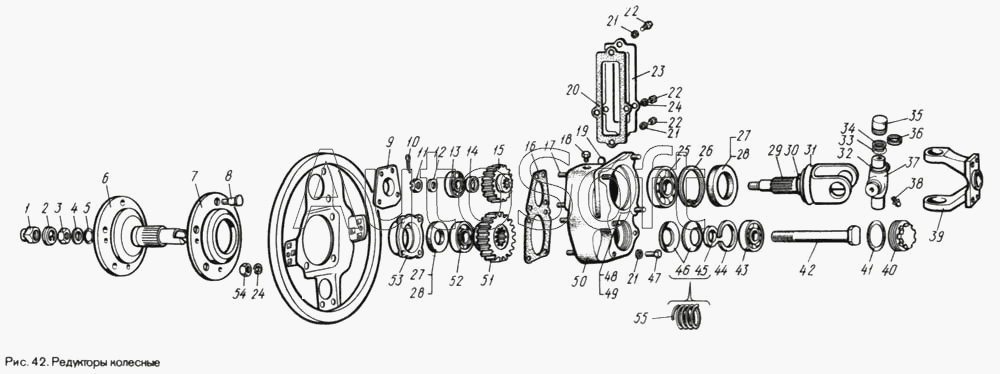

Каталог запасных частей к технике: ЛуАЗ 969М. Редукторы колесные
28
28
37
36
35
34
33
32
31
30
29
38
27
27
26
25
24
24
23
22
22
22
21
21
21
47
55
54
53
52
51
50
49
48
20
46
45
44
43
42
41
40
39
1
2
11
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1302-2307048 | 1***8 | Вал ведомого зубчатого колеса колесного редуктора в сборе | |
| 469-2201026 | 4***6 | Крестовина карданного вала в сборе | |
| 469-2201029 | 4***9 | Роликоподшипник игольчатый карданного вала с манжетой в сборе | |
| 969-2303080-10 | 9***0 | Кардан полуоси в сборе | |
| 969-2303082 | 9***2 | Вилка кардана полуоси ведомая в сборе | |
| 969-2307010-10 | 9***0 | Картер колесного редуктора переднего моста в сборе | |
| 969-2307048-10 | 9***0 | Вал ведомого зубчатого колеса колесного редуктора в сборе | |
| 969-2307064-10 | 9***0 | Крышка наружного подшипника вала ведомого зубчатого колеса в сборе | |
| 969-2407010-10 | 9***0 | Картер колесного редуктора заднего моста в сборе | |
| 969М-2307006 | 9***6 | Редуктор колесный передний с тормозами в сборе | |
| 969М-2307008 | 9***8 | Редуктор колесный передний в сборе (применяется для ремонта) | |
| 969М-2307015 | 9***5 | Зубчатые колеса колесного редуктора (применяется для ремонта) | |
| 969М-2407006 | 9***6 | Редуктор колесный задний с тормозами в сборе правый | |
| 969М-2407007 | 9***7 | Редуктор колесный задний с тормозами в сборе левый | |
| 969М-2407008 | 9***8 | Редуктор колесный задний в сборе правый (применяется для ремонта) | |
| 969М-2407009 | 9***9 | Редуктор колесный задний в сборе левый (применяется для ремонта) | |
| ВК469-2201025 | В***5 | Крестовина кардана полуоси с манжетами и подшипниками в сборе | |
| 1 | 4***0 | Гайка М16х1,5-6Н | |
| 2 | 4***6 | Шайба стопорная | |
| 3 | 4***1 | Гайка М16х1,5-6Н | |
| 4 | 4***2 | Шайба упорная | |
| 5 | 9***2 | Кольцо уплотнительное 017-022-30-2-2 ГОСТ 9833-73 | |
| 6 | 9***0 | Вал ведомого зубчатого колеса колесного редуктора | |
| 7 | 9***8 | Маслосборник | |
| 8 | 9***6 | Болт М12х1,5 крепления колеса | |
| 9 | 9***4 | Крышка наружного подшипника вала шестерни | |
| 10 | 4***9 | Шплинт 2х25 | |
| 11 | 4***5 | Гайка М10х1-6Н | |
| 12 | 9***6 | Шайба упорная | |
| 13 | 4***2 | Подшипник 6-304А ГОСТ 8338-75 | |
| 14 | 9***1 | Кольцо промежуточное | |
| 15 | 9***0 | Шестерня колесного редуктора | |
| 16 | 9***6 | Прокладка крышек наружных подшипников | |
| 17 | 4***3 | Шпилька М8х1-4hх20 | |
| 18 | 4***2 | Пробка КГ 1/4" | |
| 19 | 9***0 | Сапун в сборе | |
| 20 | 9***2 | Прокладка крышки колесного редуктора | |
| 21 | 9***8 | Прокладка болта маслоспускного отверстия | |
| 22 | 4***8 | Болт М8-6gх12 | |
| 23 | 9***0 | Крышка колесного редуктора | |
| 24 | 4***6 | Шайба 8Т | |
| 25 | П***5 | Подшипник внутренний вала шестерни 6-305А ГОСТ 8338-75 | |
| 26 | 9***6 | Кольцо упорное | |
| 27 | 9***4 | Манжета 1,2-42х62-1 ГОСТ 8752-79 с пружиной в сборе | |
| 27 | 9***0 | Манжета 1,2-42х62-1 ГОСТ 8752-79 с пружиной в сборе | |
| 28 | П***4 | Пружина 42-0,4х2,4 | |
| 29 | 9***А | Вилка кардана полуоси ведомая | |
| 30 | 9***2 | Кольцо упорное | |
| 31 | 9***А | Грязеотражатель | |
| 32 | 4***7 | Уплотнитель в сборе | |
| 33 | 4***0 | Кольцо защитное | |
| 34 | 4***8 | Манжета с пружиной в сборе | |
| 35 | 4***1 | Подшипник крестовины кардана (704702КУ2) | |
| 36 | 2***3 | Кольцо стопорное | |
| 37 | 4***0 | Крестовина | |
| 38 | 4***0 | Масленка 1.1.У1 ГОСТ 19853-74 | |
| 39 | 9***0 | Вилка кардана полуоси ведущая | |
| 40 | 9***0 | Крышка внутреннего подшипника вала ведомого зубчатого колеса | |
| 41 | 9***9 | Кольцо уплотнительное 062-066-25-2-2 ГОСТ 9833-73 | |
| 42 | 4***2 | Болт регулировочный подшипников вала ведомого зубчатого колеса колесного редуктора (465001-П) | |
| 43 | 4***9 | Подшипник внутренний вала ведомого зубчатого колеса (6-7206А ГОСТ 333-79) | |
| 44 | 9***4 | Кольцо упорное | |
| 45 | 9***2 | Кольцо промежуточное ведомого зубчатого колеса колесного редуктора (по 09.88 г.) | |
| 46 | 9***2 | Шайба прижимная (по 09.88 г.) | |
| 47 | 4***2 | Болт М8-6gх12 | |
| 48 | 4***1 | Шпилька М12х1,25х55 (для переднего редуктора) | |
| 49 | 4***2 | Шпилька М12х1,25х70 (для заднего редуктора) | |
| 50 | 9***0 | Картер колесного редуктора | |
| 51 | 9***1 | Зубчатое колесо колесного редуктора ведомое | |
| 52 | 4***7 | Подшипник наружный вала ведомого зубчатого колеса (6-7207А ГОСТ 333-79) | |
| 53 | 9***0 | Крышка наружного подшипника вала ведомого зубчатого колеса | |
| 54 | 4***6 | Гайка М8х1-6Н | |
| 55 | 9***2 | Пружина ведомого зубчатого колеса колесного редуктора (введена с 09.88 г. взамен деталей 969М-2307102, 969-2307022) |
