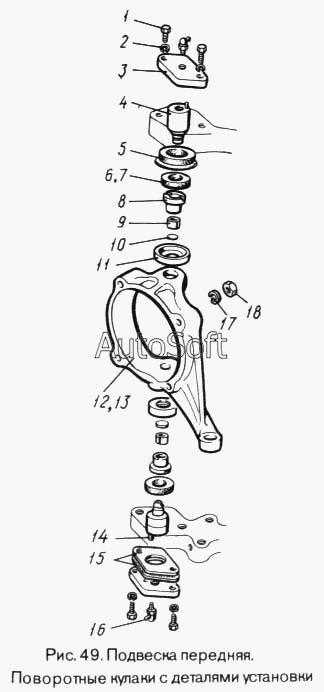

Каталог запасных частей к технике: ЛуАЗ 969М. Поворотные кулаки с деталями установки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-2304020 | 9***0 | Корпус втулки шкворня поворотного кулака с втулкой в сборе (применяется для ремонта) | |
| 969-2304020-10 | 9***0 | Корпус втулки шкворня поворотного кулака с втулкой в сборе | |
| 969-2304028 | 9***8 | Корпус поворотного кулака правый в сборе | |
| 969-2304029 | 9***9 | Корпус поворотного кулака левый в сборе | |
| 969-2304030 | 9***0 | Корпус поворотного кулака правый в сборе | |
| 969-2304031 | 9***1 | Корпус поворотного кулака левый в сборе | |
| 969М-2304018 | 9***8 | Шкворень поворотного кулака в сборе (при установке данного шкворня на автомобили выпуска по 03.86 г., манжету 20-3401023-Б следует заменять манжетой 969М-2304050) | |
| 1 | 4***8 | Болт М1 0-6gх20 | |
| 2 | 4***7 | Шайба 10 | |
| 3 | 9***8 | Накладка шкворня поворотного кулака | |
| 4 | 9***9 | Шкворень поворотного кулака | |
| 5 | 9***0 | Кольцо грязезащитное (по 03.86 г.) | |
| 6 | 9***0 | Манжета шкворня в сборе (устанавливается с 03.86 г. на верхнем шкворне поворотного кулака без грязезащитного кольца 969-2304060) | |
| 7 | 2***Б | Манжета 32х44х10 с пружиной (устанавливалась по 03.86 г. на верхнем шкворне поворотного кулака с грязезащитным кольцом 969-2304060) | |
| 8 | 9***2 | Корпус втулки шкворня поворотного кулака | |
| 9 | 9***1 | Втулка шкворня поворотного кулака | |
| 10 | 4***1 | Заглушка корпуса втулки шкворня | |
| 11 | 9***4 | Обойма манжеты шкворня поворотного кулака | |
| 12 | 9***1 | Корпус поворотного кулака левый | |
| 13 | 9***0 | Корпус поворотного кулака правый | |
| 14 | 4***0 | Штифт 5х10 | |
| 15 | 9***2 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,1 мм (кол-во деталей от 0 до 3) | |
| 15 | 9***3 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,15 мм (кол-во деталей от 0 до 3) | |
| 15 | 9***4 | Прокладка регулировочная шкворня поворотного кулака толщиной 0,4 мм (кол-во деталей от 0 до 3) | |
| 16 | 4***3 | Масленка 2.3.45.У1 ГОСТ 19853-74 | |
| 17 | 4***8 | Шайба 12 ОТ | |
| 18 | 4***0 | Гайка М12х1,25-6Н |
