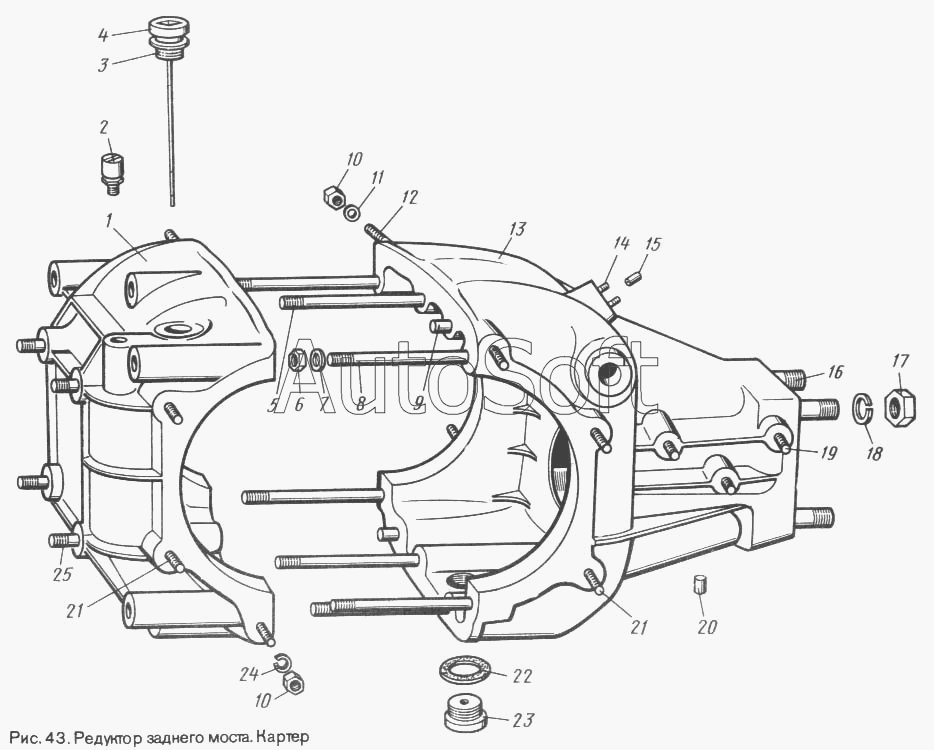

Каталог запасных частей к технике: ЛуАЗ 969М. Картер редуктора заднего моста
12
25
24
23
22
21
21
20
19
18
17
16
15
14
13
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-2402010 | 9***0 | Редуктор заднего моста в сборе | |
| 969-2402011 | 9***1 | Картер редуктора заднего моста с крышкой и шпильками в сборе (применяется для ремонта) | |
| 969-2402020 | 9***0 | Зубчатые колеса ведущее и ведомое главной передачи заднего моста (применяется для ремонта) | |
| 1 | 9***9 | Крышка | |
| 2 | 9***0 | Сапун в сборе | |
| 3 | 9***6 | Прокладка пробки маслоспускного отверстия | |
| 4 | 9***0 | Указатель уровня масла в сборе | |
| 5 | 4***4 | Шпилька М10х1-4hх80 | |
| 6 | 4***2 | Гайка М10х1-6Н | |
| 7 | 2***7 | Шайба 10 стопорная | |
| 8 | 4***7 | Шпилька М10х1х92 | |
| 9 | 9***2 | Штифт установочный | |
| 10 | 4***6 | Гайка М8х1-6Н | |
| 11 | 2***6 | Шайба 8 стопорная | |
| 12 | 6***1 | Шпилька М8х1х58 | |
| 13 | 9***А | Картер | |
| 14 | 9***Б | Шпилька | |
| 15 | 9***Б | Втулка фиксаторов штоков переключения передач | |
| 16 | 4***8 | Шпилька М12х1,25х32 | |
| 17 | 4***0 | Гайка М12х1,25-6Н | |
| 18 | 4***8 | Шайба 12 ОТ | |
| 19 | 9***9 | Шпилька М8х1х18 | |
| 20 | 9***5 | Заглушка | |
| 21 | 4***3 | Шпилька М8х1-4hх22 | |
| 22 | 9***5 | Прокладка пробки маслоспускного отверстия | |
| 23 | 9***0 | Пробка маслоспускного отверстия с магнитом в сборе | |
| 24 | 4***6 | Шайба 8Т | |
| 25 | 4***6 | Шпилька М10х1х18 |
