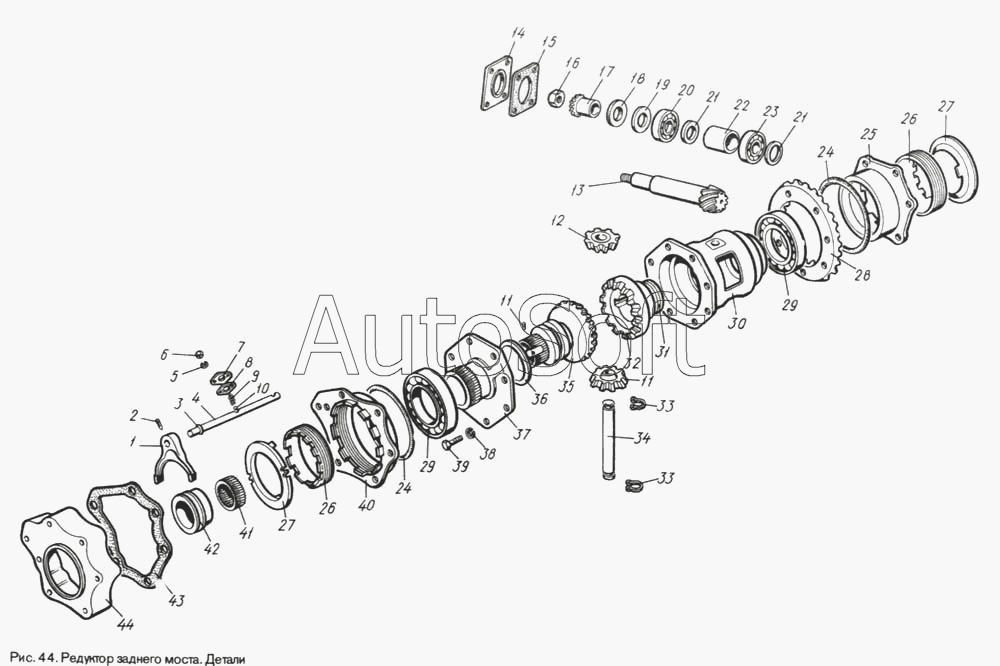

Каталог запасных частей к технике: ЛуАЗ 969М. Детали редуктора заднего моста
33
33
23
24
24
25
26
26
27
27
28
29
29
30
31
31
31
31
32
22
34
35
36
36
36
37
38
39
40
41
42
43
44
12
1
2
3
4
5
6
7
8
9
10
11
11
13
14
15
16
17
18
19
20
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-2402050 | 9***0 | Крышка подшипника шестерни с манжетой в сборе | |
| 969-2403010 | 9***0 | Дифференциал в сборе | |
| 969-2409016 | 9***6 | Вилка включения механизма блокировки заднего моста в сборе | |
| 1 | 9***А | Вилка включения механизма блокировки заднего моста | |
| 2 | 9***7 | Штифт крепления вилки | |
| 3 | 9***А | Кольцо уплотнительное 016-020-25-2-2 ГОСТ 9833—73 | |
| 4 | 9***9 | Шток включения блокировки дифференциала заднего моста | |
| 5 | 4***5 | Шайба 6Т | |
| 6 | 4***4 | Гайка М6-6Н | |
| 7 | 9***0 | Крышка фиксатора штока | |
| 8 | 9***А | Прокладка крышки | |
| 9 | 9***7 | Пружина | |
| 10 | 4***1 | Шарик 7,938 100 ГОСТ 3722-81 | |
| 11 | 9***6 | Штифт стопорный | |
| 12 | 9***1 | Сателлит дифференциала | |
| 13 | 9***7 | Шестерня заднего моста | |
| 14 | 9***1 | Крышка подшипников | |
| 15 | 9***8 | Прокладка | |
| 16 | 9***7 | Гайка М20х1,5 крепления фланца зубчатого | |
| 17 | 9***0 | Фланец зубчатый шестерни заднего моста | |
| 18 | 9***8 | Манжета 35х55х10 с пружиной в сборе | |
| 19 | 9***5 | Кольцо маслоотгонное | |
| 20 | 4***2 | Подшипник 27306У ГОСТ 7260-70 | |
| 21 | 9***1 | Прокладка регулировочная толщиной 0,05 мм (кол-во деталей от 0 до 2) | |
| 21 | 9***2 | Прокладка регулировочная толщиной 0,15 мм (кол-во деталей от 0 до 2) | |
| 21 | 9***3 | Прокладка регулировочная толшиной 0,25 мм (кол-во деталей от 0 до 2) | |
| 21 | 9***4 | Прокладка регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 2) | |
| 22 | 9***9 | Втулка распорная | |
| 23 | 4***6 | Подшипник 7306КУ ГОСТ 333-79 | |
| 24 | 9***2 | Прокладка корпуса | |
| 25 | 9***4 | Корпус подшипника дифференциала | |
| 26 | 9***4 | Гайка регулировочная | |
| 27 | 9***7 | Стопор регулировочной гайки | |
| 28 | 9***0 | Зубчатое колесо ведомое главной передачи | |
| 29 | 4***1 | Подшипник 2007915У | |
| 30 | 9***8 | Коробка дифференциала | |
| 31 | 9***1 | Шайба опорная толщиной 1 мм (кол-во деталей от 0 до 2) | |
| 31 | 9***2 | Шайба опорная толщиной 1,1 мм (кол-во деталей от 0 до 2) | |
| 31 | 9***3 | Шайба опорная толщиной 1,2 мм (кол-во деталей от 0 до 2) | |
| 31 | 9***4 | Шайба опорная толщиной 1,3 мм (кол-во деталей от 0 до 2) | |
| 32 | 9***3 | Зубчатое колесо полуоси | |
| 33 | 4***2 | Кольцо упорное | |
| 34 | 9***0 | Палец сателлитов дифференциала | |
| 35 | 9***3 | Зубчатое колесо полуоси (левой) | |
| 36 | 9***1 | Шайба опорная толщиной 1 мм (кол-во деталей от 0 до 2) | |
| 36 | 9***2 | Шайба опорная толщиной 1,1 мм (кол-во деталей от 0 до 2) | |
| 36 | 9***3 | Шайба опорная толщиной 1,2 мм (кол-во деталей от 0 до 2) | |
| 37 | 9***0 | Крышка коробки дифференциала заднего моста | |
| 38 | 4***7 | Шайба 10 | |
| 39 | 4***4 | Болт М10х1-6gх25 | |
| 40 | 9***4 | Корпус подшипника дифференциала (левый) | |
| 41 | 9***4 | Ступица муфты включения блокировки | |
| 42 | 9***2 | Муфта включения блокировки | |
| 43 | 9***6 | Прокладка защитной крышки | |
| 44 | 9***2 | Крышка защитная механизма блокировки дифференциала |
