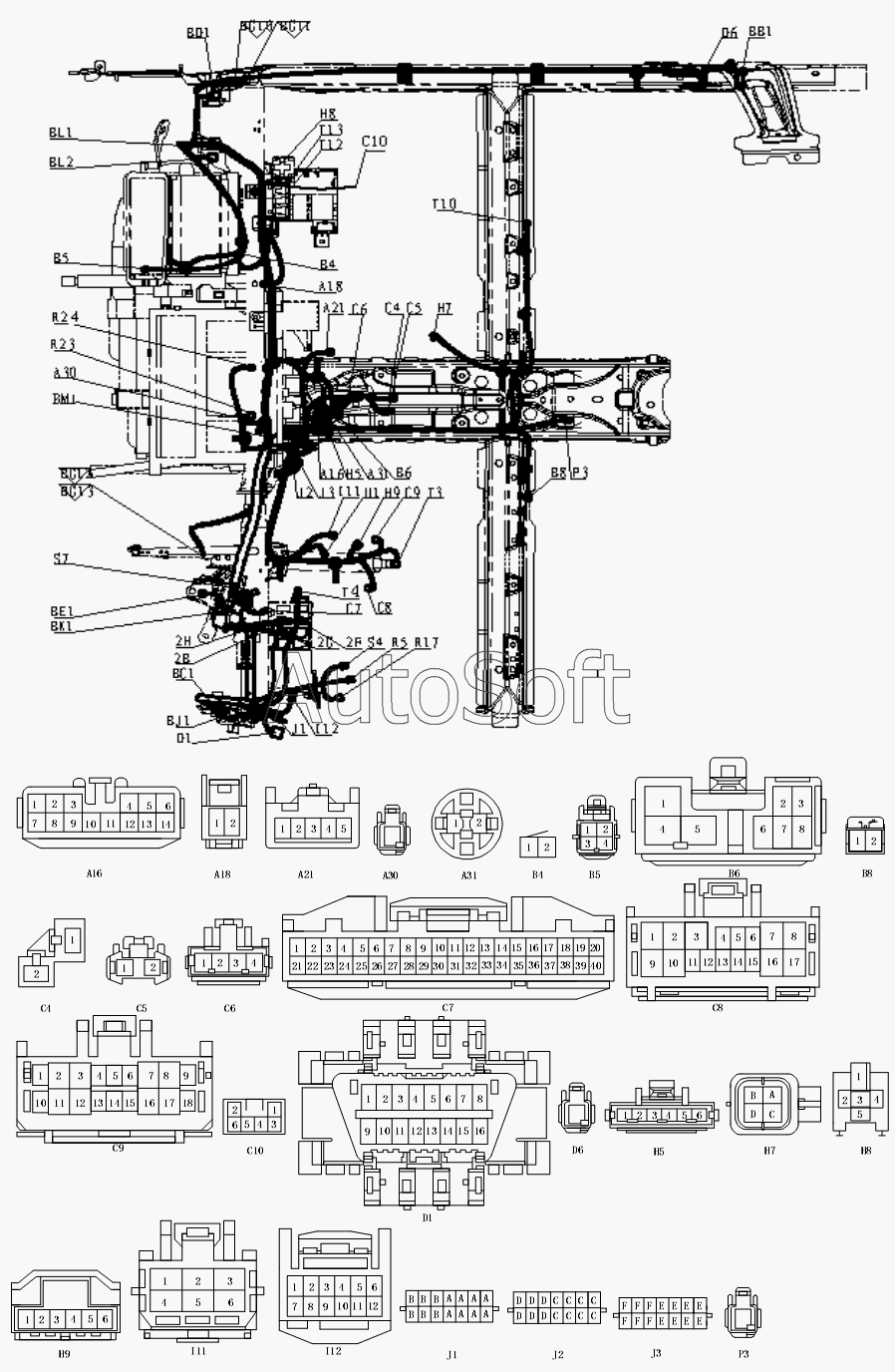

Каталог запасных частей к технике: BYD F3 (2008). Электрооборудование - разъемы
A16
A16
A18
A18
A21
A21
A30
A30
A31
A31
B4
B4
B5
B5
B6
B6
B8
B8
C4
C4
C5
C5
C6
C6
C7
C7
C8
C8
C9
C9
C10
C10
D1
D1
D6
D6
H5
H5
H7
H7
H8
H8
H9
H9
I11
I11
I12
J1
J1
J2
J3
P3
P3
R5
R17
R24
R25
S4
S7
T3
T4
T10
T12
T13
BG10
BG11
BG12
BG13
BB1
BC1
BD1
BE1
BK1
BL1
BL2
BM1
2B
2F
2H
2G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DJ7082-3.5-20 | D***0 | К кассетной автомагнитоле | |
| DJ7082A-3.5-21 | D***1 | К кассетной автомагнитоле | |
| 2B | 0***3 | К блоку разъемов | |
| 2F | 7***3 | К блоку разъемов | |
| 2G | D***1 | К блоку разъемов | |
| 2H | M***6 | К блоку разъемов | |
| A16 | M***0 | К контроллеру кондиционера | |
| A18 | 7***5 | Разъем | |
| A21 | D***1 | К выключателю кондиционера | |
| A30 | 6***4 | Разъем | |
| A31 | 7***0 | К лампе подсветки пепельницы | |
| B4 | M***1 | К электроприводу нагнетателя | |
| B5 | 6***4 | К регулировочному резистору нагнетателя | |
| B6 | D***1 | К переключателю частоты вращения нагнетателя: | |
| B8 | 2***1 | К выключателю натяжителя ремней безопасности | |
| BB1 | D***1 | Разъем | |
| BC1 | D***1 | К кабельной шине левой передней двери | |
| BD1 | D***1 | Разъем | |
| BE1 | D***1 | К потолочной кабельной шине | |
| BG10 | D***n | Линия заземления | |
| BG11 | D***n | Линия заземления | |
| BG12 | D***n | Линия заземления | |
| BG13 | D***n | Линия заземления | |
| BJ3 | D***1 | Разъем | |
| BK1 | D***1 | К кабельной шине крыла | |
| BL1 | 7***0 | Разъем | |
| BL2 | 7***4 | К кабельной шине двигателя | |
| BM1 | 1***1 | К кабельной шине системы вспомогательных средств безопасности | |
| C10 | 6***0 | Разъем | |
| C4 | D***1 | К прикуривателю | |
| C5 | 7***3 | Разъем | |
| C6 | 0***3 | К электронным часам | |
| C7 | 1***1 | Разъем | |
| C8 | 6***8 | Разъем | |
| C9 | 6***4 | Разъем | |
| D1 | 7***0 | К разъему подключения диагностического оборудования | |
| D6 | 6***4 | Разъем | |
| H5 | D***1 | К выключателю аварийного сигнала | |
| H7 | 1***3 | К заднему датчику кислорода | |
| H8 | D***0 | К реле обогревателя | |
| H9 | 6***3 | К кнопке звукового сигнала | |
| I11 | 6***6 | К переключателю положения замка зажигания | |
| I12 | 1***1 | К кузовному управляющему модулю | |
| J1 | D***2 | Разъем | |
| J2 | D***2 | Разъем | |
| J3 | D***2 | Разъем | |
| P3 | 6***4 | Разъем | |
| R17 | 7***0 | К выключателю задних противотуманных фар | |
| R24 | D***1 | Разъем | |
| R25 | 0***3 | Разъем | |
| R5 | 7***2 | К переключателю регулировки положения зеркал заднего обзора | |
| S4 | 6***4 | К аварийному индикатору противоугонной системы | |
| S7 | 0***3 | К выключателю тормозного сигнала | |
| T10 | D***1 | К электронному блоку управления противоугонной системой | |
| T12 | 0***3 | Разъем | |
| T13 | 0***3 | Разъем | |
| T3 | D***1 | Разъем | |
| T4 | D***1 | Разъем | |
| U1 | 7***7 | К выключателю индикатора открытой двери |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
