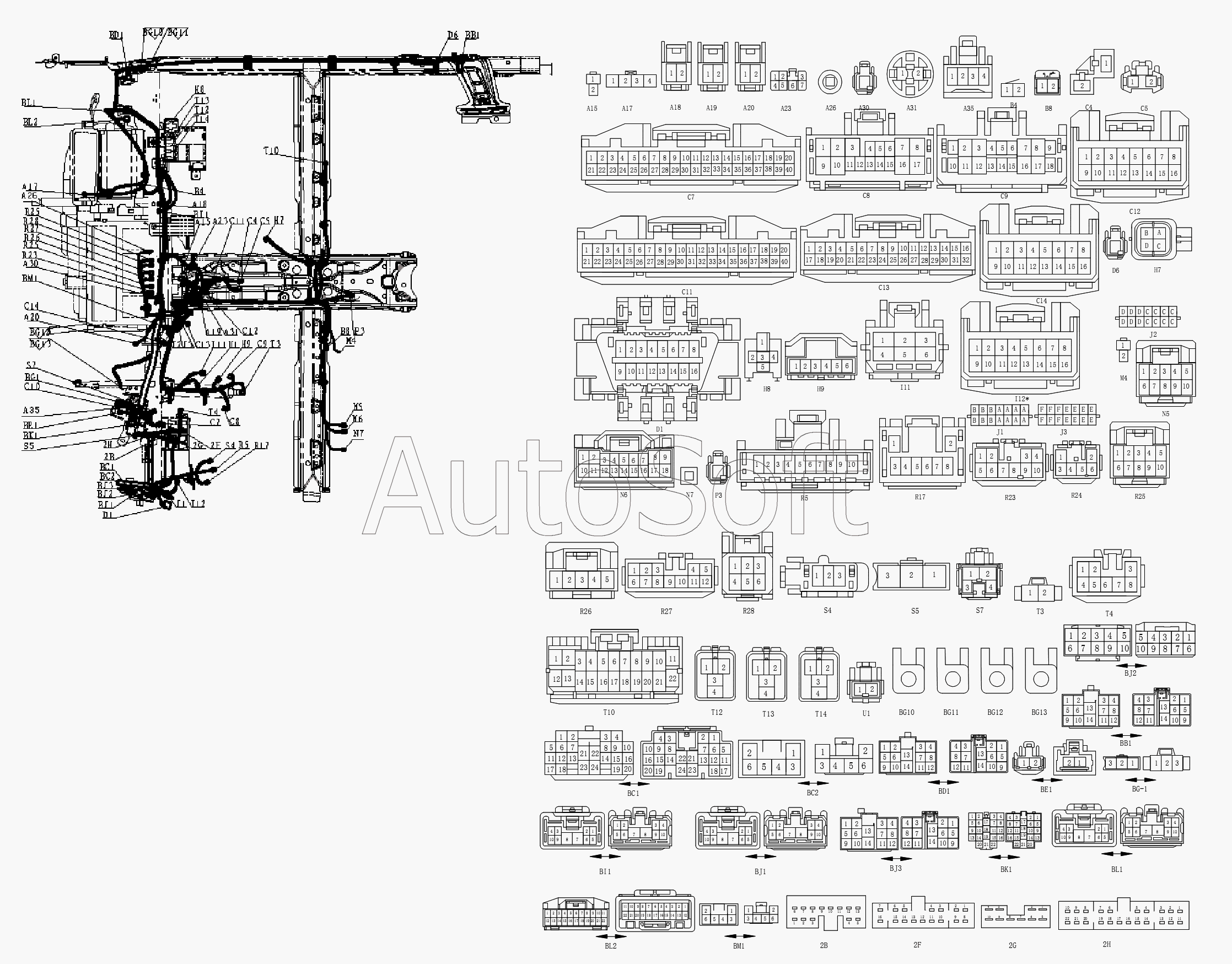

Каталог запасных частей к технике: BYD F3 (2008). Электрооборудование - разъемы
A15
A15
A17
A17
A18
A18
A19
A19
A20
A20
A23
A23
A26
A26
A30
A30
A31
A31
A35
A35
B4
B4
B8
B8
C4
C4
C5
C5
C7
C7
C8
C8
C9
C9
C11
C11
C12
C12
C13
C13
C14
C14
D1
D1
D6
D6
H7
H7
H8
H8
H9
H9
I11
I11
I12
J1
J1
J2
J3
M4
M4
N5
N5
N6
N6
N7
N7
P3
P3
R5
R5
R17
R17
R23
R23
R24
R25
R25
R25
R26
R26
R27
R27
R28
R28
S4
S4
S5
S5
S7
S7
T3
T3
T4
T4
T10
T10
T12
T12
T12
T13
T13
T14
T14
U1
BG10
BG10
BG11
BG11
BG12
BG12
BG13
BG13
BB1
BB1
BC1
BC1
BC2
BC2
BD1
BD1
BE1
BE1
BG-1
BG-1
BI1
BI1
BJ1
BJ1
BJ2
BJ2
BJ3
BK1
BK1
BL1
BL1
BL2
BL2
BM1
BM1
2B
2B
2F
2F
2H
2H
2G
2G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2B | 0***3 | К блоку разъемов | |
| 2F | 7***3 | К блоку разъемов | |
| 2G | D***1 | К блоку разъемов | |
| 2H | M***6 | К блоку разъемов | |
| A15 | D***1 | Разъем | |
| A17 | D***1 | К сервоприводу управления электроприводом нагнетателя | |
| A18 | 7***5 | Разъем | |
| A19 | 7***5 | Разъем | |
| A20 | 7***5 | Разъем | |
| A23 | D***1 | К сервоприводу регулировки смешивания воздуха | |
| A26 | К***S | К антенне GPS | |
| A30 | 6***4 | Разъем | |
| A31 | 7***0 | К лампе подсветки пепельницы | |
| A35 | M***4 | К датчику освещенности | |
| B4 | M***1 | К электроприводу нагнетателя | |
| B8 | 2***1 | К выключателю натяжителя ремней безопасности | |
| BB1 | D***1 | Разъем | |
| BC1 | D***1 | К кабельной шине левой передней двери | |
| BC2 | 6***0 | Разъем | |
| BD1 | D***1 | Разъем | |
| BE1 | D***1 | К потолочной кабельной шине | |
| BG-1 | D***1 | К кабельной шине датчика освещенности | |
| BG10 | D***n | Линия заземления | |
| BG11 | D***n | Линия заземления | |
| BG12 | D***n | Линия заземления | |
| BG13 | D***n | Линия заземления | |
| BI1 | 7***0 | Разъем | |
| BJ1 | 7***0 | Разъем | |
| BJ2 | 0***3 | Разъем | |
| BJ3 | D***1 | Разъем | |
| BK1 | D***1 | К кабельной шине крыла | |
| BL1 | 7***0 | Разъем | |
| BL2 | 7***4 | К кабельной шине двигателя | |
| BM1 | 1***1 | К кабельной шине системы вспомогательных средств безопасности | |
| C11 | 1***1 | Разъем | |
| C12 | 1***1 | Разъем | |
| C13 | M***) | К радару заднего хода | |
| C14 | 1***1 | Разъем | |
| C4 | D***1 | К прикуривателю | |
| C5 | 7***3 | Разъем | |
| C7 | 1***1 | Разъем | |
| C8 | 6***8 | Разъем | |
| C9 | 6***4 | Разъем | |
| D1 | 7***0 | К разъему подключения диагностического оборудования | |
| D6 | 6***4 | Разъем | |
| H7 | 1***3 | К заднему датчику кислорода | |
| H8 | D***0 | К реле обогревателя | |
| H9 | 6***3 | К кнопке звукового сигнала | |
| I11 | 6***6 | К переключателю положения замка зажигания | |
| I12 | 1***1 | Разъем | |
| J1 | D***2 | Разъем | |
| J2 | D***2 | Разъем | |
| J3 | D***2 | Разъем | |
| M4 | D***1 | Разъем | |
| N5 | 7***1 | Разъем | |
| N6 | 7***6 | К блоку GPS | |
| N7 | G***8 | К блоку GPS | |
| P3 | 6***4 | Разъем | |
| R17 | 7***0 | К выключателю задних противотуманных фар | |
| R23 | D***1 | Разъем | |
| R24 | D***1 | К блоку VCD+GPS+радиоприемник | |
| R25 | 7***1 | Разъем | |
| R26 | 7***0 | К блоку VCD+GPS+радиоприемник | |
| R27 | M***0 | К блоку VCD+GPS+радиоприемник | |
| R28 | M***9 | К блоку VCD+GPS+радиоприемник | |
| R5 | 7***2 | К переключателю регулировки положения зеркал заднего обзора | |
| S4 | 6***4 | К аварийному индикатору противоугонной системы | |
| S5 | D***1 | К спидометру на ветровом стекле | |
| S7 | 0***3 | К выключателю тормозного сигнала | |
| T10 | D***1 | К электронному блоку управления противоугонной системой | |
| T12 | 0***3 | Разъем | |
| T13 | 0***3 | Разъем | |
| T14 | 0***3 | Разъем | |
| T3 | D***1 | Разъем | |
| T4 | D***1 | Разъем | |
| U1 | 7***7 | К выключателю индикатора открытой двери |
