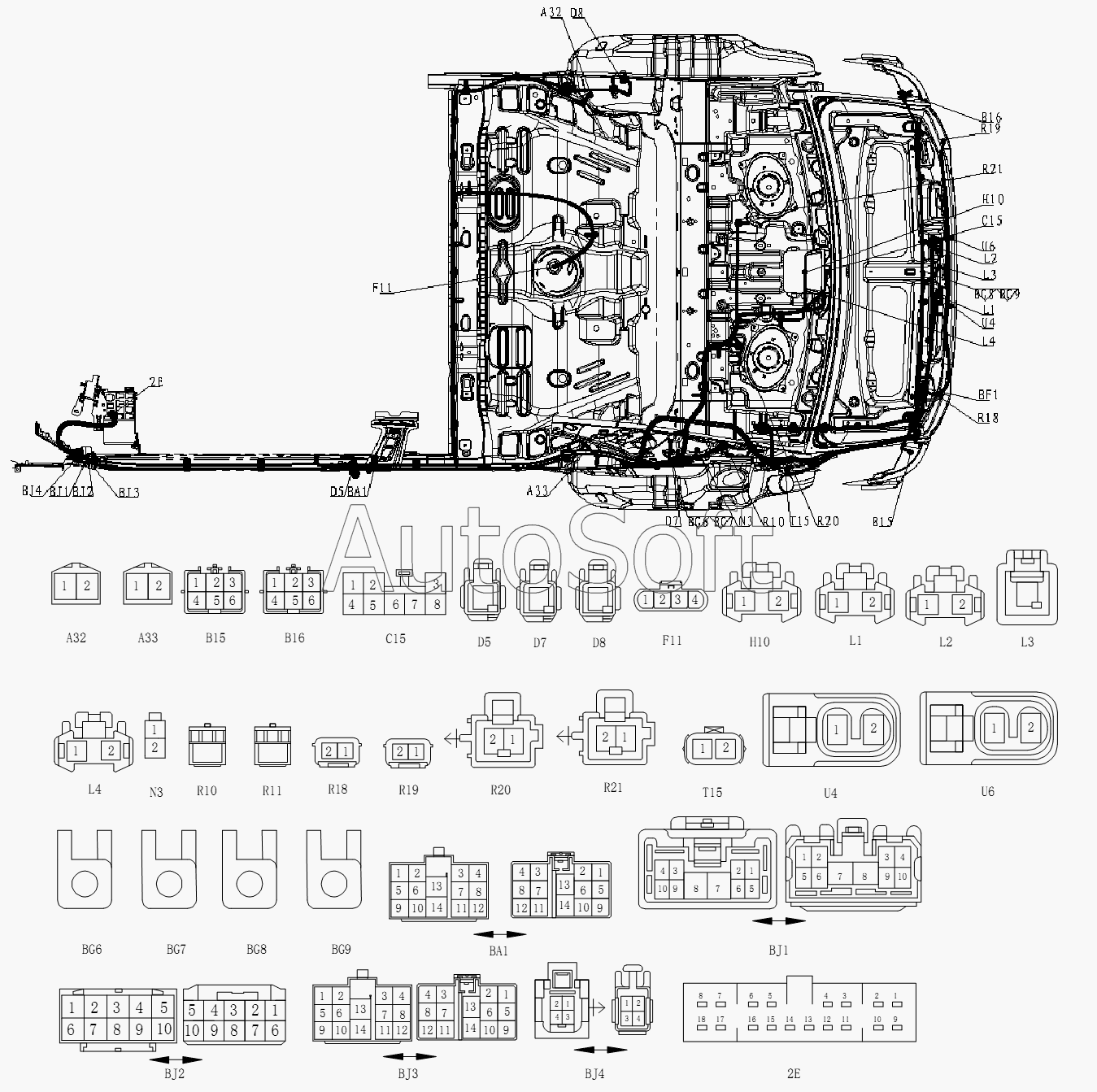

Каталог запасных частей к технике: BYD F3 (2008). Электрооборудование - разъемы
A32
A32
A33
A33
B15
B15
B16
B16
C15
C15
D5
D5
D7
D7
D8
D8
F11
F11
H10
H10
L1
L1
L2
L2
L3
L3
L4
L4
N3
N3
R10
R10
R11
R18
R18
R19
R19
R20
R20
R21
R21
T15
T15
U4
U4
U6
U6
BG6
BG6
BG7
BG7
BG8
BG8
BG9
BG9
BA1
BA1
BJ1
BJ1
BJ2
BJ2
BJ3
BJ3
BJ4
BJ4
2E
2E
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2E | M***4 | К блоку разъемов | |
| A32 | 7***4 | Разъем | |
| A33 | 7***4 | Разъем | |
| B15 | D***1 | Разъем | |
| B16 | D***1 | Разъем | |
| BA1 | D***1 | Разъем | |
| BG6 | D***n | Линия заземления | |
| BG7 | D***n | Линия заземления | |
| BG8 | D***n | Линия заземления | |
| BG9 | D***n | Линия заземления | |
| BJ1 | 7***0 | Разъем | |
| BJ2 | 7***1 | К кабельной шине приборной панели | |
| BJ3 | D***1 | Разъем | |
| BJ4 | 7***1 | К кабельной шине крыла | |
| C15 | D***1 | Разъем | |
| D5 | 6***4 | Разъем | |
| D7 | 6***4 | Разъем | |
| D8 | 6***4 | Разъем | |
| F11 | 0***1 | К топливному баку | |
| H10 | 7***3 | Разъем | |
| L1 | 7***3 | Разъем | |
| L2 | 7***3 | Разъем | |
| L3 | 7***0 | К выключателю лампы освещения багажного отсека | |
| L4 | 7***3 | Разъем | |
| N3 | D***1 | Разъем | |
| R10 | 0***2 | Разъем | |
| R11 | 0***2 | Разъем | |
| R18 | 6***1 | Разъем | |
| R19 | 6***1 | Разъем | |
| R20 | 7***2 | Разъем | |
| R21 | 7***2 | Разъем | |
| T15 | 0***1 | К звуковой сигнализации | |
| U4 | 7***0 | К датчику радара заднего хода в сборе | |
| U6 | 7***0 | К датчику радара заднего хода в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
