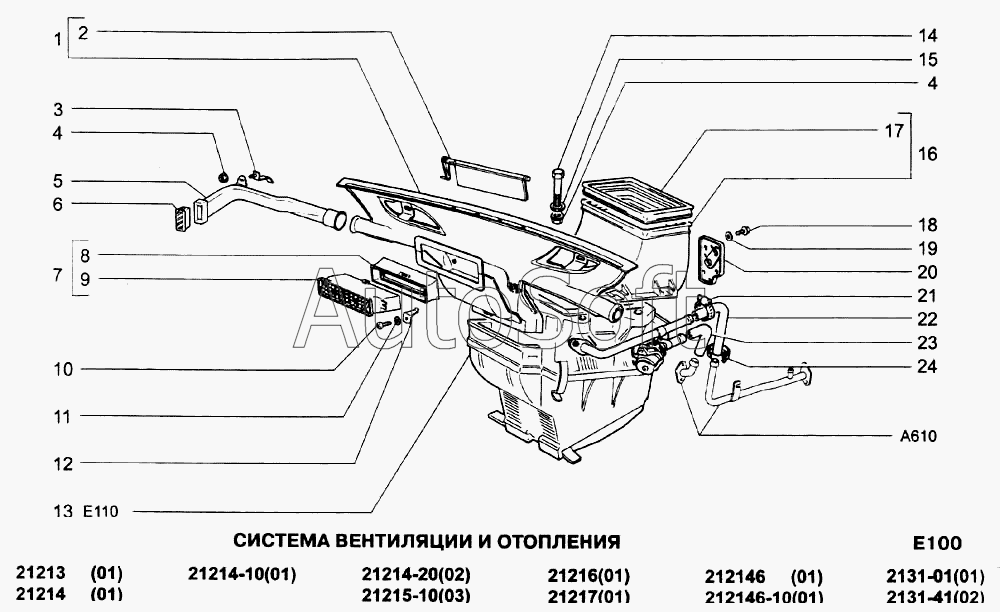

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Система вентиляции и отопления
/e100.gif)
21
14
15
16
17
18
19
20
21
13
22
22
22
23
23
24
24
1
13
12
11
10
10
9
8
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Воздухопровод | |
| 2 | 2***0 | Заслонка воздухопровода | |
| 3 | 2***0 | Кронштейн | |
| 4 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 5 | 2***0 | Воздухопровод правый | |
| 5 | 2***1 | Воздухопровод левый | |
| 6 | 2***2 | Сопло правое | |
| 6 | 2***3 | Сопло левое | |
| 7 | 2***8 | Сопло центральное с уплотнителем | |
| 8 | 2***8 | Уплотнитель сопла | |
| 9 | 2***0 | Сопло центральное | |
| 10 | 1***1 | Винт 3,6х9,5 самонарезающий | |
| 10 | 1***1 | Винт 4,3х9,5 самонарезающий | |
| 11 | 1***0 | Шайба 5 стопорная | |
| 12 | 2***6 | Кронштейн центральный | |
| 13 | 2***2 | Отопитель | |
| 13 | 2***2 | Отопитель | |
| 14 | 1***1 | Болт М6х40 | |
| 15 | 1***1 | Шайба 6 | |
| 16 | 2***0 | Коробка воздухопритока | |
| 17 | 2***4 | Уплотнитель | |
| 18 | 1***1 | Винт самонарезающий | |
| 19 | 1***1 | Шайба 5 | |
| 20 | 2***0 | Уплотнитель | |
| 21 | 2***2 | Хомут в сборе | |
| 21 | 2***0 | Хомут винтовой | |
| 22 | 2***4 | Шланг отводящий | |
| 22 | 2***4 | Шланг отводящий | |
| 22 | 2***4 | Шланг отводящий | |
| 23 | 2***0 | Шланг подводящий | |
| 23 | 2***0 | Шланг подводящий | |
| 24 | 1***0 | Хомут 25 ленточный | |
| 24 | 2***2 | Хомут в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
