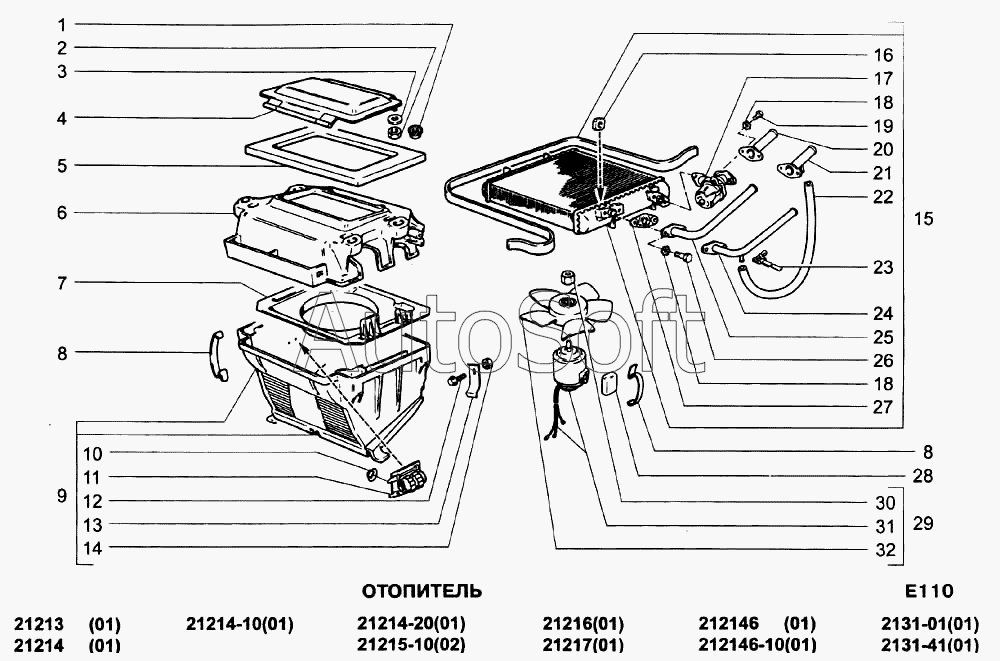

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA) (2005). Отопитель
/e110.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка М5 с зубчатым буртиком | |
| 2 | 1***1 | Гайка М5 | |
| 3 | 1***1 | Шайба 5 | |
| 4 | 2***0 | Крышка | |
| 5 | 2***5 | Прокладка кожуха | |
| 6 | 2***0 | Кожух радиатора | |
| 7 | 2***0 | Кожух направляющий | |
| 7 | 2***0 | Кожух направляющий | |
| 8 | 2***0 | Скоба | |
| 9 | 2***4 | Кожух | |
| 10 | 1***6 | Шайба 4 пружинная | |
| 11 | 2***1 | Резистор 1,5 Ом | |
| 11 | 2***1 | Резистор | |
| 11 | 2***4 | Резистор | |
| 12 | 1***1 | Болт М6х16 с зубчатым буртиком | |
| 13 | 2***5 | Пружина прижимная | |
| 14 | 1***1 | Гайка М6 низкая | |
| 15 | 2***0 | Радиатор отопителя | |
| 15 | 2***0 | Радиатор | |
| 16 | 1***1 | Гайка М6 квадратная | |
| 17 | 2***0 | Кран управления отопителем | |
| 18 | 1***0 | Шайба 6 стопорная | |
| 19 | 1***1 | Болт М6х12 | |
| 20 | 2***8 | Труба впускная радиатора | |
| 21 | 2***6 | Труба впускная | |
| 22 | 2***8 | Шланг перепускной | |
| 23 | 1***0 | Хомут 16 ленточный | |
| 24 | 2***8 | Труба выпускная | |
| 25 | 2***0 | Труба выпускная радиатора | |
| 26 | 1***1 | Болт М6х16 | |
| 27 | 2***0 | Прокладка уплотнительная | |
| 28 | 2***6 | Подушка электродвигателя | |
| 29 | 2***1 | Электродвигатель в сборе | |
| 29 | 2***8 | Электродвигатель с вентилятором | |
| 30 | 2***4 | Гайка вентилятора | |
| 31 | 2***1 | Электродвигатель отопителя | |
| 32 | 2***0 | Вентилятор отопителя | |
| 32 | 2***0 | Вентилятор |
