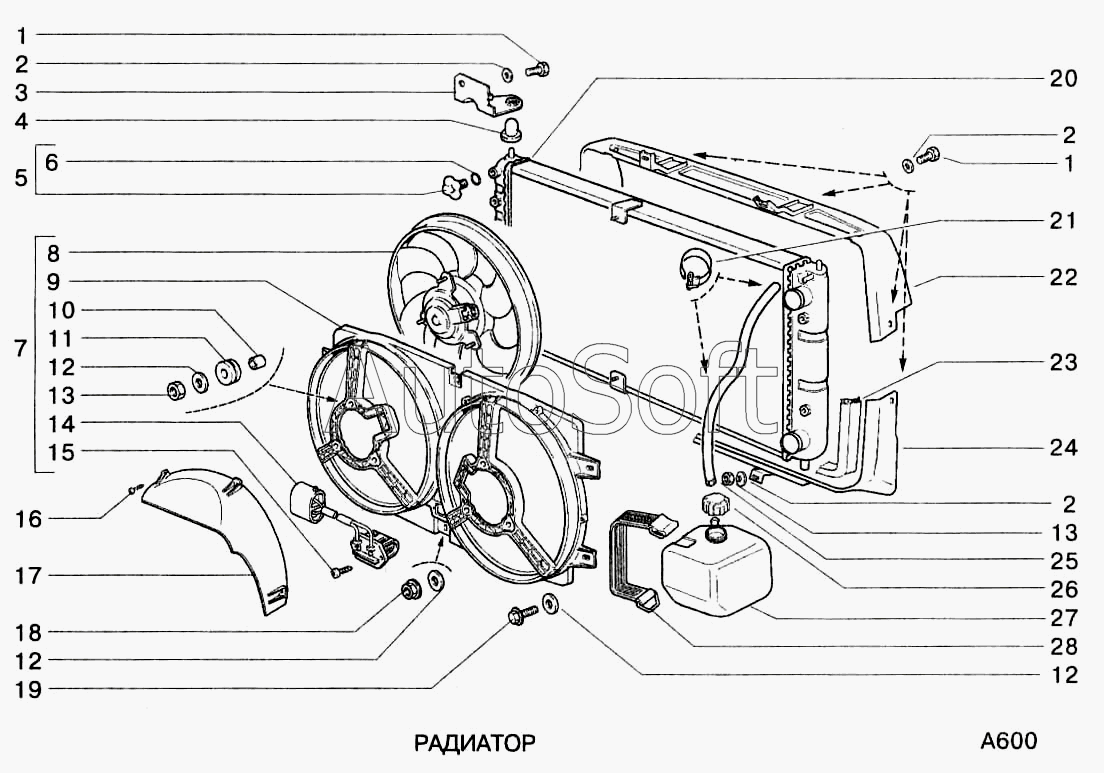

Каталог запасных частей к технике: ВАЗ-2123 (2000). Радиатор
1
1
2
2
2
3
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М6х12 | |
| 2 | 1***3 | Шайба 6 пружинная коническая | |
| 3 | 2***8 | Кронштейн правый | |
| 3 | 2***9 | Кронштейн левый | |
| 4 | 2***0 | Опора подвески радиатора | |
| 5 | 2***7 | Пробка сливная | |
| 6 | 2***9 | Кольцо уплотнительное | |
| 7 | 2***1 | Электровентиляторы с кожухом | |
| 8 | 2***8 | Электровентилятор | |
| 8 | 2***2 | Электровентилятор | |
| 9 | 2***6 | Кожух электровентилятора | |
| 10 | 2***1 | Втулка дистанционная | |
| 11 | 2***0 | Втулка | |
| 12 | 1***1 | Шайба 6 | |
| 13 | 1***1 | Гайка М6 | |
| 14 | 2***0 | Резистор | |
| 14 | 2***1 | Резистор | |
| 14 | 2***2 | Резистор | |
| 15 | 1***1 | Винт 4,9х19 самонарезающий | |
| 16 | 1***1 | Винт 3,6х15,9 самонарезающий | |
| 17 | 2***3 | Щиток кожуха электровентилятора | |
| 18 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 19 | 1***1 | Болт М6х12 с зубчатым буртиком | |
| 20 | 2***2 | Радиатор | |
| 21 | 1***0 | Хомут 16 ленточный | |
| 22 | 2***5 | Кожух направляющий верхний | |
| 23 | 2***9 | Уплотнитель нижний | |
| 24 | 2***5 | Кожух направляющий нижний | |
| 25 | 2***5 | Трубка пароотводящая 780мм | |
| 26 | 2***1 | Пробка расширительного бачка | |
| 27 | 2***4 | Бачок расширительный | |
| 28 | 2***0 | Ремень крепления бачка | |
| 28 | 2***0 | Ремень расширительного бачка |
